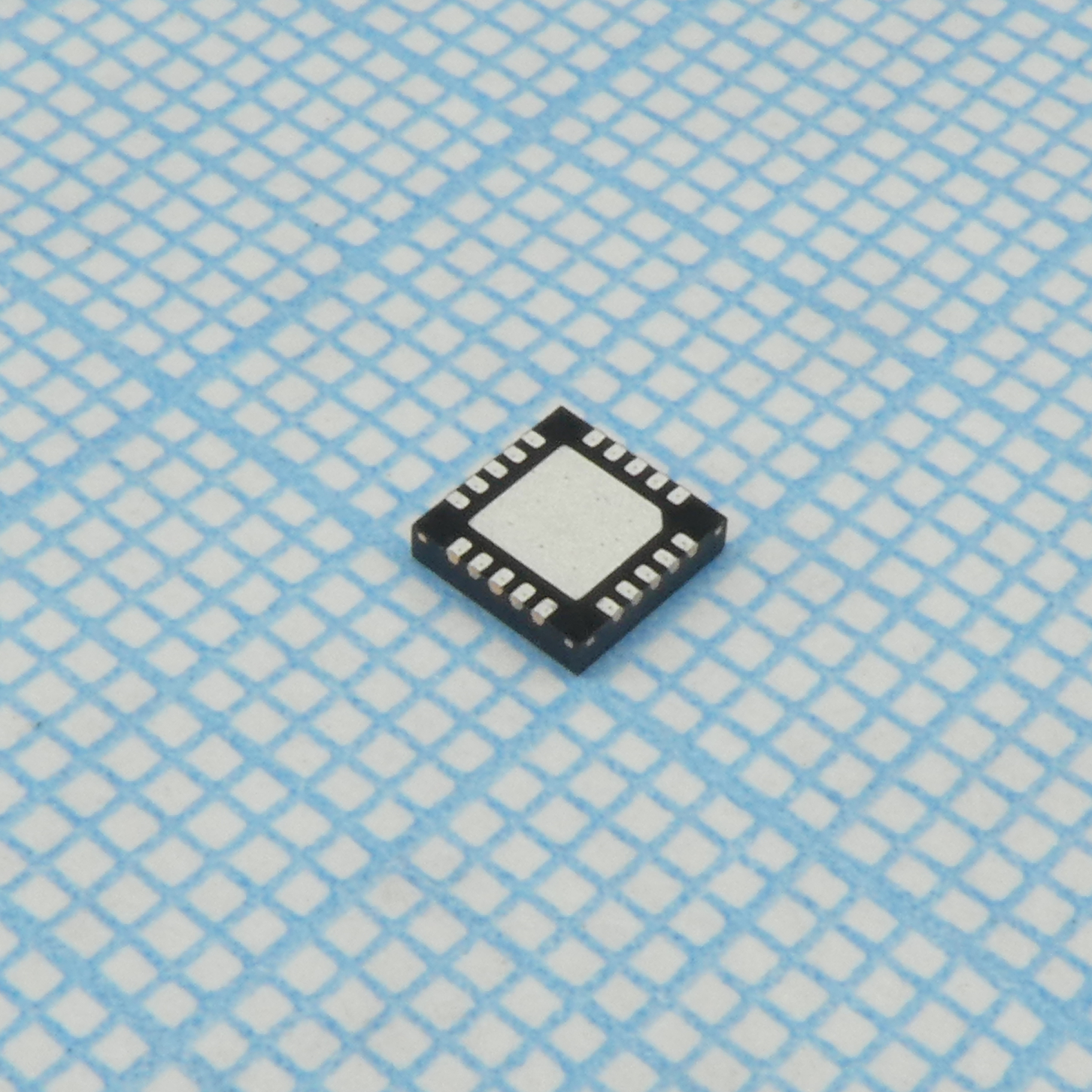

Приемопередатчик FSK/GFSK/GMSK/MSK/OOK электропитание 3.3В 20-Pin QFN EP лента на катушке
У поставщика
ПроизводительSILAB
У поставщиков
945 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:945 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 182,54 |
| от 25 | 171,83 |
| от 50 | 163,35 |
| от 99 | 155,88 |
| от 198 | 150,83 |
Описание
Микросхема приемопередатчика от SILAB для беспроводной связи. Работает при напряжении 3.3 В и поддерживает модуляцию FSK, GFSK, GMSK, MSK и OOK. Выпускается в компактном корпусе QFN20. Подходит для систем телеметрии, дистанционного управления и устройств Интернета вещей (IoT).
Технические характеристики
| Корпус | 20-Pin QFN |
| Особенности | AFC, AGC, antenna diversity, T/R switch control, packet handler, preamble sense, low battery detector, temperature sensor, wake-up timer, low duty cycle mode |
| Тип монтажа | SMD |
| Скорость передачи данных | 100bps to 1Mbps |
| Fifo size | 64 byte TX and RX, 129 bytes dedicated Tx or Rx |
| Выводы GPIO | GPIO0, GPIO1, GPIO2, GPIO3 |
| Соответствие | IEEE 802.15.4g, WMBus, FCC Part 90, FCC Part 15.247, 15.231, 15.249, ARIB T-108, T-96, T-67, RCR STD-30, China regulatory, ETSI EN300 220 |
| Modulation | (G)FSK, 4(G)FSK, (G)MSK, OOK |
| Pa support | +27 or +30dBm |
| Rx current | 10/13mA |
| Spi interface | Да |
| Напряжение питания | 1.8 to 3.8V |
| Диап. частот | 142–1050MHz |
| Powerdown modes | shutdown, standby |
| Ток в режиме ожидания | 40nA |
| Blocking at 1mhz | 79dB |
| Макс. вых. мощн. | +20dBm |
| Ток отключения | 30nA |
| Antenna diversity | Да |
| Preamble detection | 1 byte |
| Temperature sensor | Да |
| Receive sensitivity | -129dBm |
| Tx current at 10dbm | 18mA |
| Low battery detector | Да |
| Auto frequency control | Да |
| Automatic gain control | Да |
| Fast wake and hop times | Да |
| Max output power si4460 | +13dBm |
| Max output power si4461 | +16dBm |
| Max output power si4463 | +20dBm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Adjacent channel selectivity | 69dB |
| Average rx current at 50kbps | 10µA |
| Crystal oscillator frequency | 30 MHz XO |
| Описание (англ.) | RF Transceiver FSK/GFSK/GMSK/MSK/OOK 3.3V 20-Pin QFN EP T/R |
| Average rx current at 1 2kbps | 6mA |
| Tx current at max power si4460 | 24mA |
| Tx current at max power si4461 | 43mA |
| Tx current at max power si4463 | 85mA |
