Преобразователь для датчика влажности и температуры, диапазон: 0-100% RH, шина I2С, питание 2.1В...3.6В
У поставщика
ПроизводительSensirion
КатегорияДатчики температуры
У поставщиков
75 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:75 шт
Срок поставки: до недели
Норм. уп.: 400
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 113,28 |
| от 3 | 1 058,45 |
| от 5 | 1 013,79 |
| от 10 | 980,64 |
| от 19 | 955,97 |
Описание

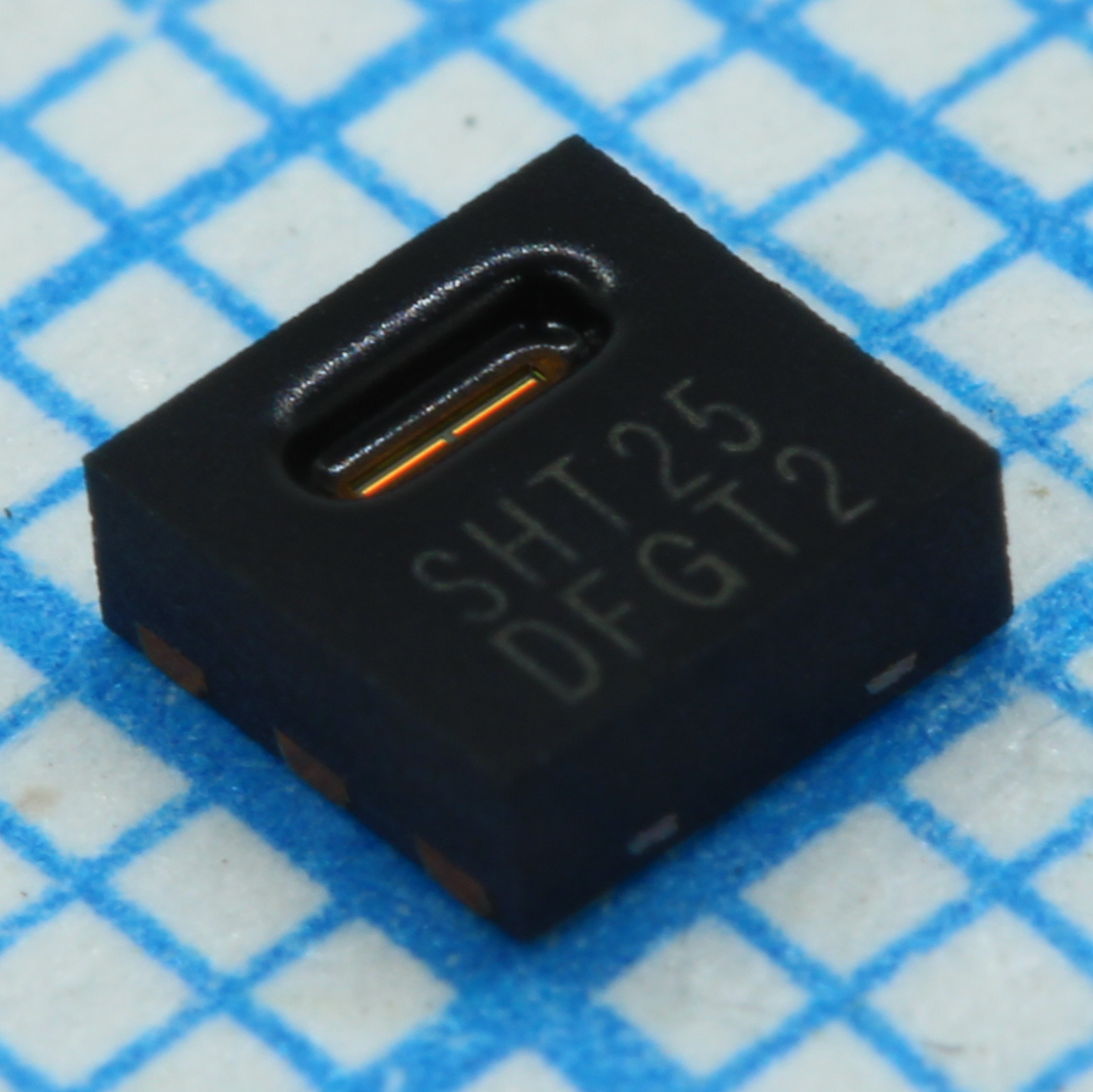

SHT25-TR-0.4kS от Sensirion — это цифровой преобразователь влажности и температуры. Работает в диапазоне 0-100% относительной влажности с точностью ±1.8% RH, питается от 2.1 до 3.6 В и использует интерфейс I2C. Подходит для систем климат-контроля, метеостанций и промышленной автоматики.
Технические характеристики
| Корпус | DFN |
| Data pin | SDA |
| Тип монтажа | SMD |
| Clock pin | SCL |
| Интерфейс | I2C |
| Кол-во выводов | 6 |
| Размеры | 3.0x3.0x1.1mm |
| Ground pin | VSS |
| Supply pin | VDD |
| Heater power | 5.5mW |
| Диапазон влажности | 0-100%RH |
| Высота корпуса | 1.1mm |
| Соотв. RoHS | Да |
| Weee compliant | Да |
| Package footprint | 3x3mm |
| Темп. диапазон | -40°C to 125°C |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.1V |
| Напряжение питания тип. | 3.0V |
| Humidity hysteresis | ±1%RH |
| Примечание | 1-100769-01 |
| Humidity accuracy typ | ±1.8%RH |
| Humidity nonlinearity | <0.1%RH |
| Humidity repeatability | ±0.1%RH |
| Humidity response time | 8s |
| Humidity resolution min | 8bit |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Humidity long term drift | <0.25%RH/yr |
| Supply current sleep max | 0.4µA |
| Supply current sleep typ | 0.15µA |
| Temperature repeatability | ±0.1°C |
| Temperature response time | 5-30s |
| Temperature resolution min | 12bit |
| Heater temperature increase | 0.5-1.5°C |
| Humidity resolution default | 12bit |
| Power dissipation sleep max | 1.2µW |
| Power dissipation sleep typ | 0.5µW |
| Temperature long term drift | <0.02°C/yr |
| Supply current measuring max | 330µA |
| Supply current measuring typ | 200µA |
| Temperature accuracy max 25c | ±0.35°C |
| Temperature accuracy typ 25c | ±0.2°C |
| Описание (англ.) | HUMIDITY/TEMP SENSOR, DIGITAL, DFN-6; Humidity Range:0% to 100% Relative Humidity; Humidity Accuracy:В± 1.8% RH; Temperature Accuracy:В± 0.2В°C; RH Response Time:8s; Temperature Response Time:30s; Sensor Interface Type:I2C; |
| Power dissipation average 8bit | 3.2µW |
| Temperature resolution default | 14bit |
| Operating humidity normal range | 0-80%RH |
| Power dissipation measuring max | 1.0mW |
| Power dissipation measuring typ | 0.6mW |
| Operating humidity extended range | 0-100%RH |
