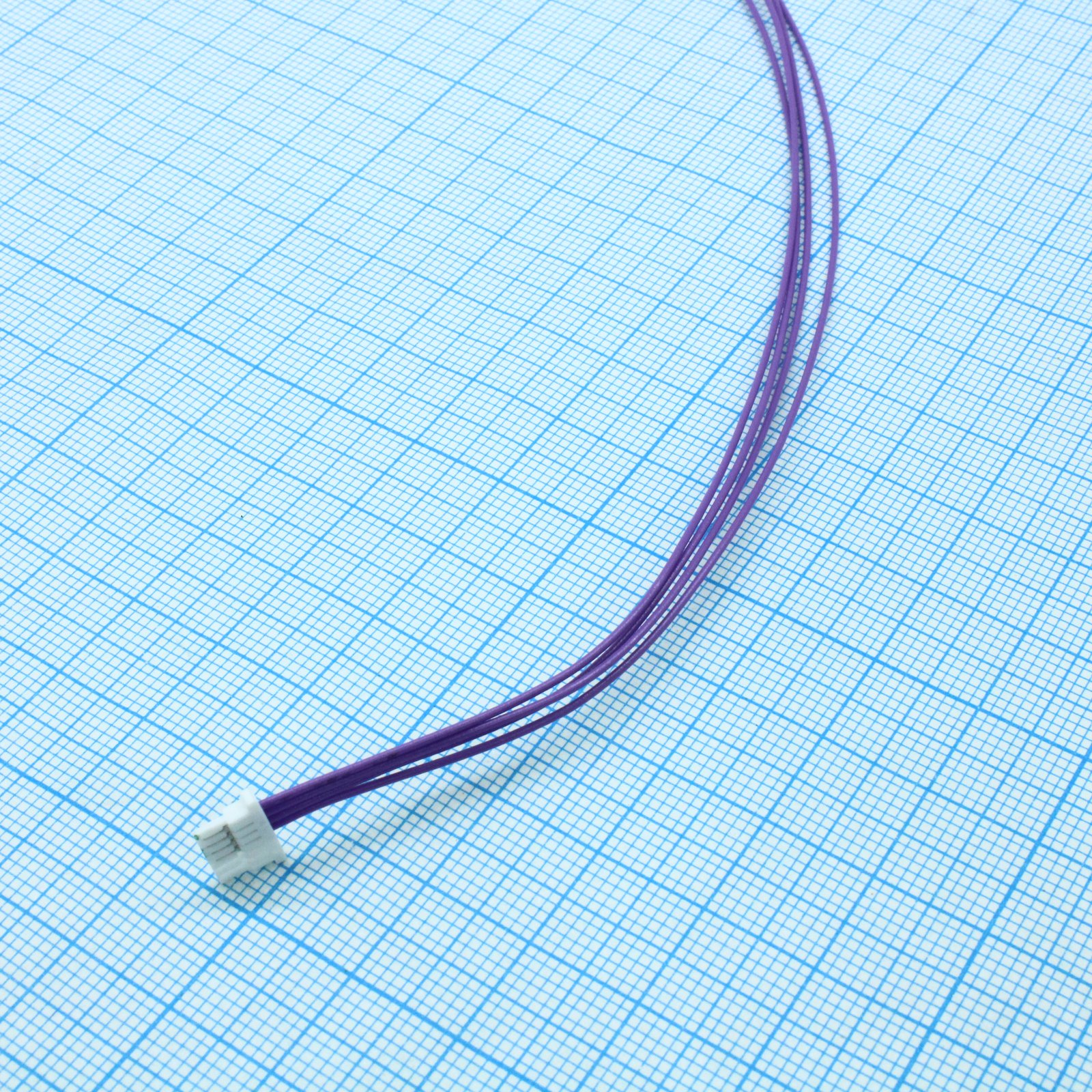

Разъем розетка с кабелем 6 pin шаг 1мм прямая
У поставщика
ПроизводительJST
У поставщиков
198 шт.
Цены поставщиков
Склад 13
В наличии:198 шт
Срок поставки: до недели
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,08 |
| от 20 | 64,78 |
| от 39 | 63,03 |
| от 78 | 60,58 |
| от 156 | 57,65 |
Описание
Разъем розетка с кабелем от JST серии SHLP. Модель с 6 контактами, шаг 1 мм, прямая версия. Применяется для компактных внутриблочных соединений в бытовой электронике и портативных устройствах, где требуется надежный контакт при ограниченном пространстве.
Технические характеристики
| Шаг | 1.0 mm |
| Серия | SHL |
| Contact | SSHL-003T-P0.2, phosphor bronze, tin-plated |
| Тип монтажа | Cable mount / free-hanging, crimp style |
| Размеры | A=5.0 mm, B=8.6 mm (SHLP-06V-S-B) |
| Горючесть | UL94V-0 |
| Тип разъема | Disconnectable crimp style receptacle/housing |
| Ном. ток | 1.0 A AC/DC (AWG #28) |
| Ном. напряжение | 50 V AC/DC |
| Applicable wire | AWG #32 to #28 (0.032 to 0.08 mm²) |
| Материал корпуса | PBT, UL94V-0, natural (white) |
| Кол-во в коробке | 3000 |
| Rohs2 compliance | Да |
| Темп. диапазон | -25 to +85 °C (including temperature rise in applying electrical current) |
| Сопр. контакта | Initial 20 mΩ max; after environmental tests 40 mΩ max |
| Число цепей | 6 |
| Wire insulation od | 0.4 to 0.8 mm |
| Выдерживаемое напряжение | 500 VAC/minute |
| Сопр. изоляции | 100 MΩ min |
