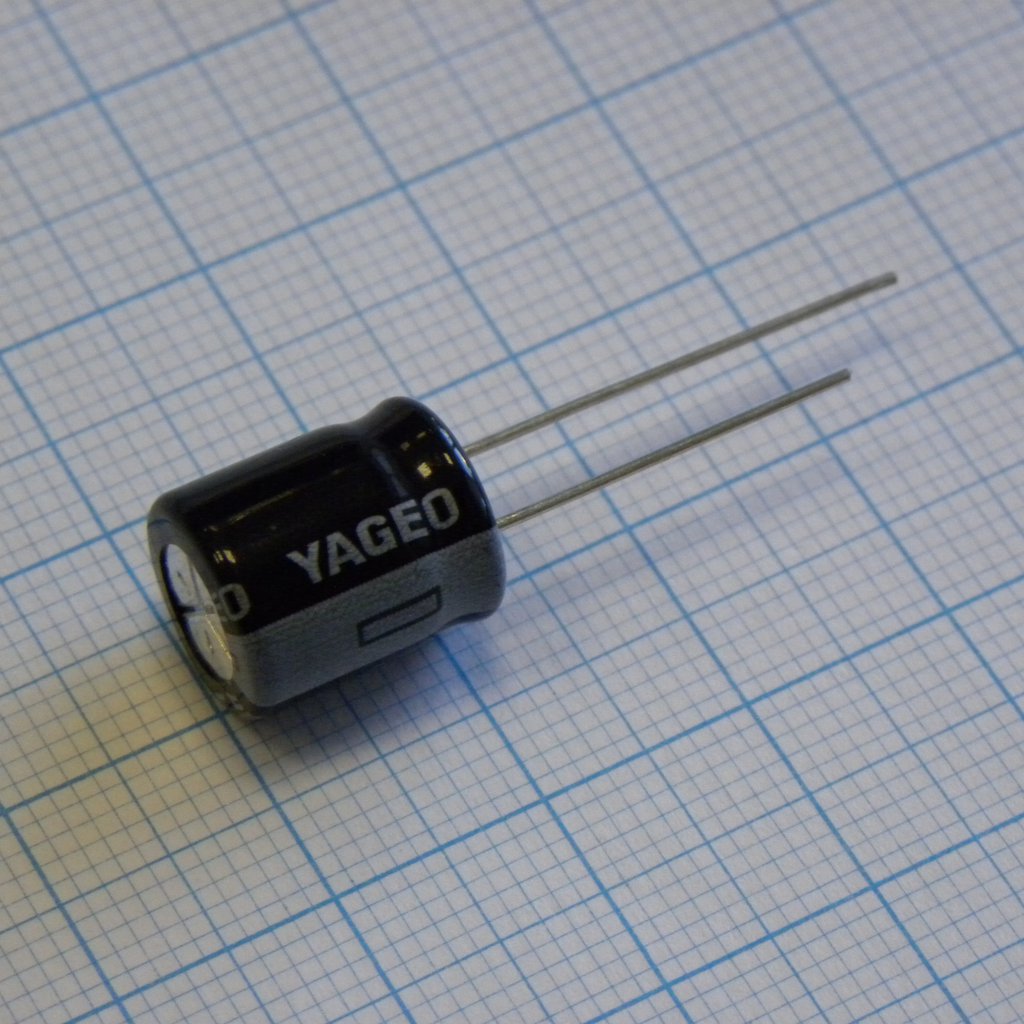

Конденсатор радиальный миниатюрный 6.8мкФ 250В ±20% 10*12 105°
У поставщика
ПроизводительYageo
КатегорияКонденсаторы
У поставщиков
3 592 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:3 592 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 228 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,05 |
| от 115 | 2,69 |
| от 200 | 2,39 |
| от 400 | 2,19 |
| от 800 | 2,04 |
Описание
Конденсатор радиальный миниатюрный Yageo серии SH. Компонент рассчитан на напряжение 250 В и ёмкость 6.8 мкФ с допуском ±20%. Модель выполнена в корпусе 10x12 мм и предназначена для работы при температурах до 105 °C. Применяется в фильтрах цепей питания, импульсных блоках и бытовой электронике, где требуется высокая надёжность и компактный монтаж.
Технические характеристики
| Ёмкость | 6.8µF |
| Корпус | Radial, single-ended lead |
| Монтаж | Выводной |
| Рабочая температура | -25...+105C |
| Серия | SH |
| Полярность | Polarized |
| Размер корпуса | 10 x 12 mm |
| Ресурс | 2000 hours at 105°C |
| Размеры | 10mm diameter x 12mm length |
| Шаг выводов | 5.0mm |
| Срок хранения | 1000 hours at 105°C, no load |
| Описание | Miniature Aluminum Electrolytic Capacitors, 105°C Single-Ended Lead, For General |
| Конструкция | Coated case, rubber end seal, vinyl sleeve (PVC) |
| Df frequency | 120Hz |
| Диаметр вывода | 0.6mm |
| Ном. напряжение | 250V |
| Импульсное напряжение | 300V |
| Тип клеммы | Radial leads |
| Df temperature | 20°C |
| Пульсирующий ток | 62mA/rms at 105°C, 120Hz |
| Ток утечки | 0.03CV (µA) + 10µA (after rated voltage applied for 2 minutes) |
| Диапазон емкости | 0.47 ~ 470µF (for 160~450V) |
| Коэффициент рассеяния | 15% at 120Hz, 20°C (for 160~250V) |
| Диапазон ном. напряжения | 160 ~ 450V |
| Примечание | 250V 6.8uF /10*12/105°С |
| Допуск емкости | -20 ~ +20% at 120Hz, 20°C |
| Impedance ratio z25 z25 | 4 (for 160~250V) |
| Impedance ratio z40 z20 | Not applicable (for 160~250V) |
| Shelf life requirements | Same as endurance |
| Тип упаковки | Bulk (россыпь) |
| Частота пульсаций тока | 120Hz |
| Endurance leakage current | Initial specified value or less |
| Low temperature stability | Impedance ratio max: Z-25°C/Z+25°C = 4 for 160~250V |
| Frequency coefficient 1kHz | 1.40 |
| Пульсация тока темп. | 105°C |
| Frequency coefficient 120Hz | 1.00 |
| Frequency coefficient 300Hz | 1.25 |
| Диап. раб. темп. | -25 ~ +105°C |
| Temperature coefficient 65C | 1.70 |
| Temperature coefficient 85C | 1.40 |
| Endurance capacitance change | Within 20% of initial value |
| Endurance dissipation factor | 200% or less of initial specified value |
| Temperature coefficient 105C | 1.00 |
| Описание (англ.) | Cap Aluminum electrolytic 6.8uF 250V 20% (10 X 12mm) Radial 5mm 62mA 2000h 105C Bulk |
| Frequency coefficient 10k 100kHz | 1.60 |
