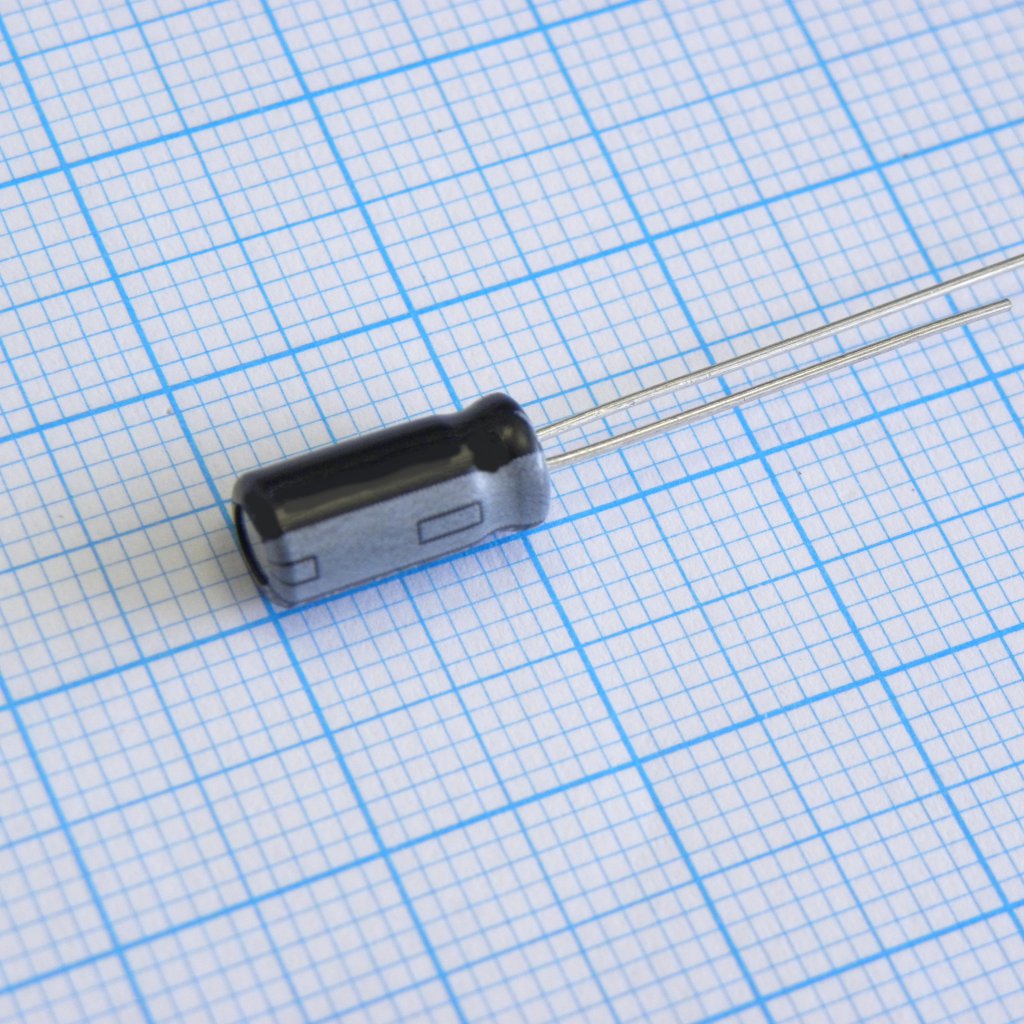

Конденсаторы алюминиевые SH160M1R00B2F-0511
У поставщика
ПроизводительYageo
У поставщиков
8 643 шт.
Норм. уп.: 200
Цены поставщиков
Склад 39
В наличии:7 262 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,87 |
Склад 12
В наличии:1 100 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,11 |
| от 200 | 2,53 |
| от 2 000 | 2,45 |
Склад 13
В наличии:281 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 562 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,91 |
| от 381 | 0,78 |
| от 500 | 0,68 |
| от 1 000 | 0,62 |
| от 2 000 | 0,58 |
Описание
Конденсатор алюминиевый электролитический производства Yageo серии SH. Компонент предназначен для работы в цепях фильтрации и сглаживания пульсаций в блоках питания и преобразователях. Отличается низким импедансом и стабильными характеристиками при работе в широком диапазоне температур. Обеспечивает надежную работу в компактных электронных устройствах.
Технические характеристики
| Серия | SH |
| Корпус | Radial, Single-Ended Lead |
| Монтаж | Выводной |
| Размер корпуса | 5 x 11 mm |
| Ресурс | 2000 hours at 105°C, capacitance change ≤ ±20%, DF ≤ 200% initial, leakage ≤ initial spec |
| Размеры | Длина: 11mm; Диаметр: 5.0mm; Шаг выводов: 2.0mm; Диаметр вывода: 0.5mm |
| Срок хранения | 1000 hours at 105°C, same as endurance |
| Ёмкость | 1.0µF |
| Длина корпуса | 11mm |
| Описание | Miniature Aluminum Electrolytic Capacitors, 105°C Single-Ended Lead, for General |
| Артикул | SH160M1R00B2F-0511 |
| Расстояние между выводами | 2.0mm |
| Диаметр корпуса | 5mm |
| Диаметр вывода | 0.5mm |
| Тип монтажа | THT |
| Ном. напряжение | 160V |
| Импульсное напряжение | 200V |
| Пульсирующий ток | 17mA/rms at 105°C, 120Hz |
| Ёмкость | 1 мкФ |
| Ток утечки | 14.8µA (max after 2 min) |
| Коэффициент рассеяния | 15% at 120Hz, 20°C |
| Напряжение, В | 160 В |
| Допуск емкости | -20% ~ +20% |
| Частотный коэффициент | 1kHz: 1.4; 120Hz: 1; 300Hz: 1.25; 10kHz-100kHz: 1.6 |
| Темп. коэф. | 65°C: 1.7; 85°C: 1.4; 105°C: 1 |
| Low temperature stability | Z -25°C Z +25°C max: 4; Z -40°C Z +20°C max: — |
| Диап. раб. темп. | -25°C ~ +105°C |
| Ток пульсаций при 120Гц, 105°C | 17mA |
| Temperature coefficient ripple | 65°C: 1.7; 85°C: 1.4; 105°C: 1 |
| Коэф. импеданса при низкой темп. | Z-25°C/Z+25°C = 4 |
| Длина корпуса L,мм | 11 |
| Диаметр корпуса D,мм | 5 |
| Рабочее напряжение, В | 160 |
| Емкость (диапазон), мкФ | 1 |
| Емкость (значение), мкФ | 1 |
| Макс. рабочая температура,С | 105 |
