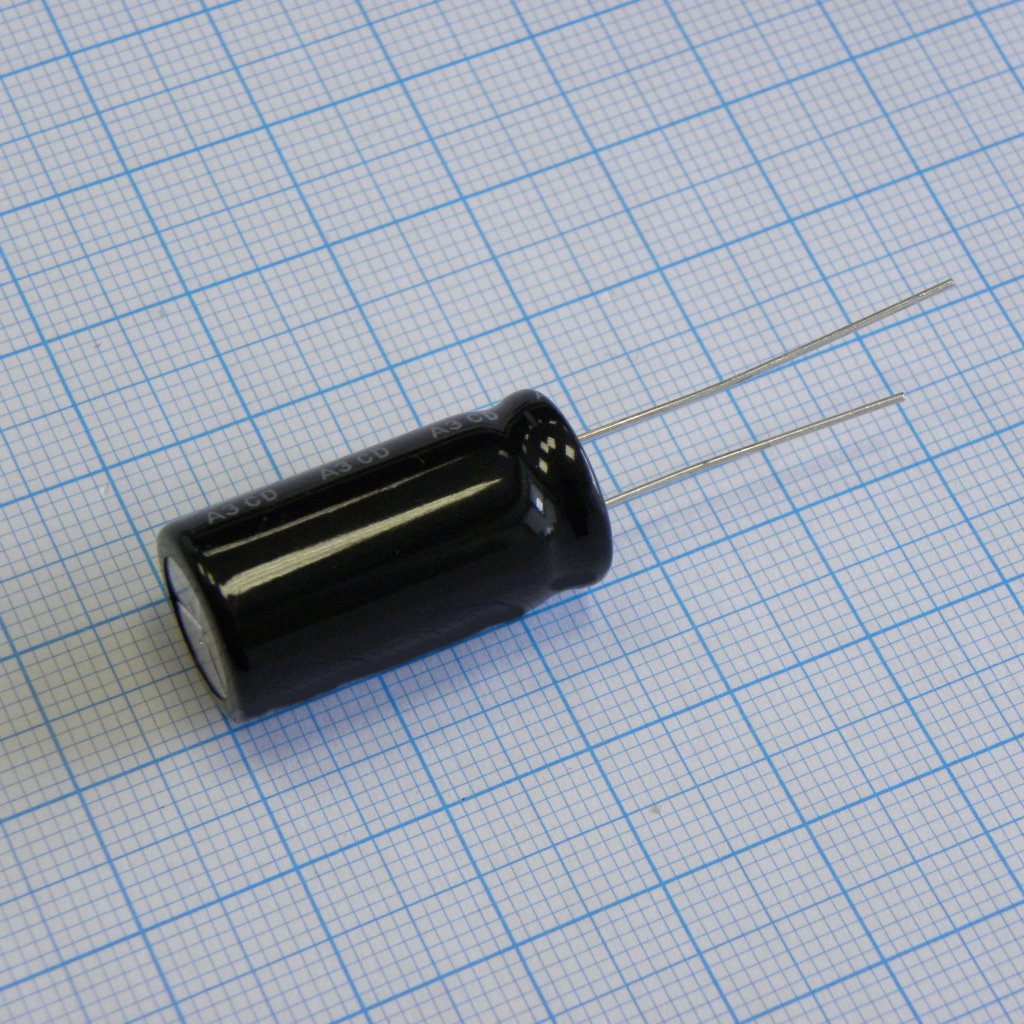

Конденсаторы алюминиевые SH160M0047B5S-1325
У поставщика
ПроизводительYageo
У поставщиков
3 692 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт13,37 ₽
Сумма40,11 ₽
В наличии3 шт
от 3 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 689 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 7,29 ₽
3 шт · Склад 39 · 40,11 ₽
Описание
Конденсатор алюминиевый электролитический производства Yageo серии SH. Модель рассчитана на номинальное напряжение 160 В и емкость 47 мкФ, что подходит для применения в цепях фильтрации и сглаживания пульсаций в блоках питания и преобразователях. Компонент выполнен в цилиндрическом корпусе с осевыми выводами, обеспечивающими надежный монтаж. Предназначен для работы в промышленной и бытовой электронике, где требуется стабильная работа при повышенных напряжениях.
Технические характеристики
| Ёмкость | 0.47µF |
| Ёмкость | 47 мкФ |
| Номинальное напряжение | 160 В |
| Корпус | Radial, Coated case, Rubber End Seal, Vinyl Sleeve (P.V.C) |
| Монтаж | Выводной |
| Серия | SH |
| Тип | Электролитический |
| Размер корпуса | 5 x 11mm |
| Ресурс | After rated voltage applied at 105°C for 2000 hours: Capacitance Change within 20% of initial value, Dissipation Factor 200% or less of initial specified value, Leakage Current initial specified value or less |
| Размеры | Lead spacing F: 5.0mm: 2.0mm; 6.3mm: 2.5mm; 8.0mm: 3.5mm; 10.0mm: 5.0mm; 12.0mm: 5.0mm; 13.0mm: 5.0mm; 16.0mm: 7.5mm; 18.0mm: 7.5mm; 22.0mm: 10.0mm; Диаметр вывода, d: 5.0mm: 0.5mm; 6.3mm: 0.5mm; 8.0mm: 0.6mm; 10.0mm: 0.6mm; 12.0mm: 0.6mm; 13.0mm: 0.6mm; 16.0mm: 0.8mm; 18.0mm: 0.8mm; 22.0mm: 1.0mm; Допуск по длине: L > 16mm: L + 2mm Max.; L ≤ 16mm: L + 1.5mm Max.; Dø = 8 & 10mm: L + 2.5mm Max.; Допуск диаметра: Dø < 20mm: Dø + 0.5mm; Dø ≥ 20mm: Dø + 1mm |
| Срок хранения | After leaving capacitors under no load at 105°C for 1000 hours, meet same requirements as Endurance |
| Описание | Miniature Aluminum Electrolytic Capacitors, 105°C Single-Ended Lead, For General |
| Артикул | SH160M0047B5S-1325 |
| Пульсирующий ток | 12mA |
| Ток утечки | I = 0.01CV (µA) + 3µA / 0.03CV (µA) + 10µA (After Rated Voltage Applied for 2 Minutes) |
| Коэффициент рассеяния | 10V: 22%; 16V: 18%; 25V: 16%; 35V: 14%; 50V: 12%; 6.3V: 26%; Примечание: For capacitors whose capacitance exceeds 1000µF, DF(%) is increased by 2% for every addition of 1000µF; 63~100V: 10%; 160~250V: 15%; 350~450V: 20% |
| Диапазон ном. напряжения | 6.3 ~ 100V / 160 ~ 450V |
| Допуск емкости | -20 ~ +20% at 120Hz, 20°C |
| Ripple current rating | mA/rms at 105°C, 120Hz |
| Номинальный диапазон ёмкости | 0.47 ~ 15000µF / 0.47 ~ 470µF |
| Темп. коэф. | 65°C: 1.70; 85°C: 1.40; 105°C: 1.00 |
| Диап. раб. темп. | -40 ~ +105°C / -25 ~ +105°C |
| Частотный коэффициент тока пульсаций | 6.3~100V 100~470µF: 1KHz: 1.34; 120Hz: 1.00; 300Hz: 1.23; 10K~100KHz: 1.50; 6.3~100V Below~68µF: 1KHz: 1.57; 120Hz: 1.00; 300Hz: 1.30; 10K~100KHz: 2.00; 160~450V ALL Cap(µF): 1KHz: 1.40; 120Hz: 1.00; 300Hz: 1.25; 10K~100KHz: 1.60; 6.3~100V 471~22000µF: 1KHz: 1.13; 120Hz: 1.00; 300Hz: 1.10; 10K~100KHz: 1.15 |
| Low temperature stability impedance ratio | 10V: Z -25C/Z +25C: 3; Z -40C/Z +20C: 6; 16V: Z -25C/Z +25C: 2; Z -40C/Z +20C: 4; 6.3V: Z -25C/Z +25C: 4; Z -40C/Z +20C: 8; 25~100V: Z -25C/Z +25C: 2; Z -40C/Z +20C: 3; 160~250V: Z -25C/Z +25C: 4; 350~450V: Z -25C/Z +25C: 4 |
