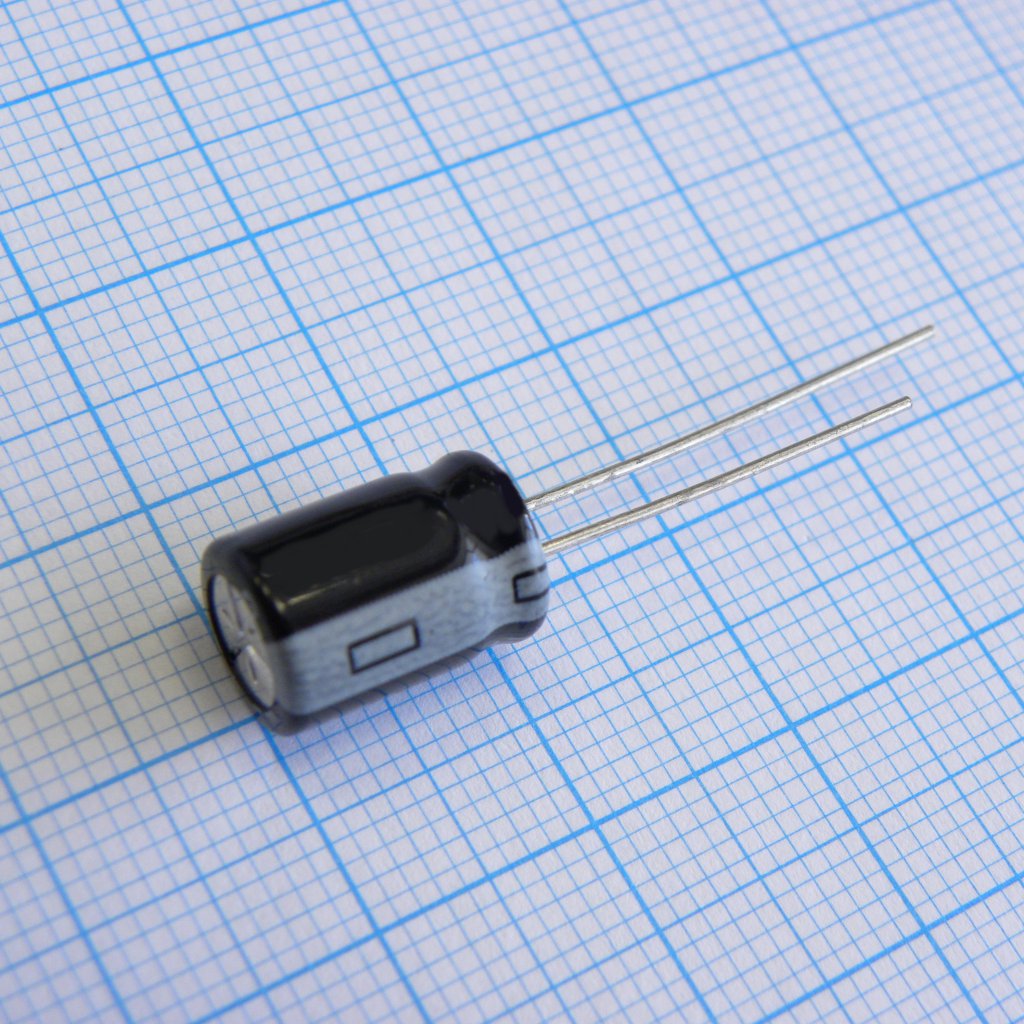

Конденсатор радиальный миниатюрный 15мкФ 100В ±20% 8*11 105°
У поставщика
ПроизводительYageo
КатегорияКонденсаторы
У поставщиков
406 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:406 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 252 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,75 |
| от 127 | 2,42 |
| от 199 | 2,15 |
| от 500 | 1,97 |
| от 1 000 | 1,83 |
Описание
Конденсатор радиальный миниатюрный Yageo серии SH. Компонент рассчитан на напряжение 100 В, ёмкость составляет 15 мкФ с допустимым отклонением ±20%. Компактный корпус 8x11 мм и рабочий диапазон температур до 105°C позволяют применять его в цепях фильтрации и сглаживания пульсаций в блоках питания и промышленной электронике.
Технические характеристики
| Серия | SH |
| Корпус | Radial aluminum electrolytic capacitor |
| Монтаж | Выводной |
| Ресурс | 2000 hours at 105°C (capacitance change ≤20%, DF ≤200% of spec, leakage ≤ initial spec) |
| Срок хранения | 1000 hours at 105°C no load (same requirements as endurance) |
| Ёмкость | 15µF |
| Длина корпуса | 11mm |
| Артикул | SH100M0015B3F-0811 |
| Расстояние между выводами | 3.5mm |
| Диаметр корпуса | 8mm |
| Диаметр вывода | 0.6mm |
| Ном. напряжение | 100V |
| Импульсное напряжение | 125V |
| Пульсирующий ток | 82mA (at 105°C, 120Hz) |
| Ток утечки | 18µA (max after 2 minutes at rated voltage) |
| Коэффициент рассеяния | 10% (at 120Hz, 20°C) |
| Примечание | 100V 15uF /8*11/105°C |
| Допуск емкости | ±20% |
| Частотный коэффициент | 1.00 at 120Hz, 1.57 at 1kHz (for <68µF) |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Cap Aluminum electrolytic 15uF 100V 20% (8 X 11mm) Radial 3.5mm 82mA 2000h 105C Bulk |
| Temperature coefficient for ripple | 1.00 at 105°C, 1.40 at 85°C, 1.70 at 65°C |
| Рабочая температура | -40...+105С |
