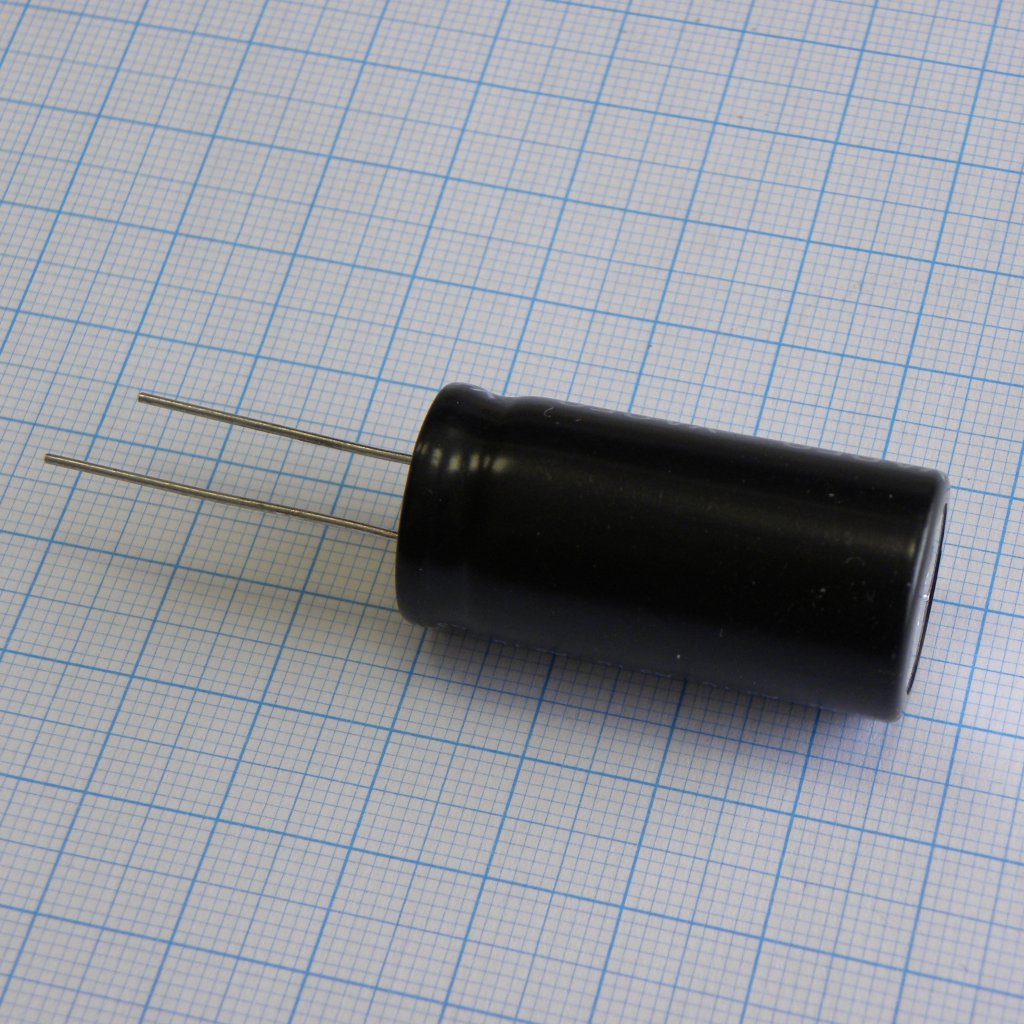

Конденсатор радиальный миниатюрный 6800мкФ 16В ±20% 18*36 105°
У поставщика
ПроизводительYageo
КатегорияКонденсаторы
У поставщиков
423 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:423 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,02 |
| от 18 | 19,21 |
| от 32 | 18,11 |
| от 64 | 17,03 |
| от 200 | 16,03 |
Описание
Конденсатор радиальный миниатюрный Yageo серии SH016M6800B7F-1836. Компонент рассчитан на напряжение 16 В и ёмкость 6800 мкФ с допустимым отклонением ±20%. Выполнен в цилиндрическом корпусе 18x36 мм, предназначен для работы при температуре до 105°C. Применяется в цепях фильтрации и сглаживания пульсаций в блоках питания и промышленной электронике.
Технические характеристики
| Длина | 36mm |
| Серия | SH |
| Корпус | Radial, Single-Ended Lead |
| Диаметр | 18mm |
| Монтаж | Выводной |
| Размер корпуса | 18 x 36 mm |
| Ресурс | 2000 hours at 105°C |
| Срок хранения | 1000 hours at 105°C, no load |
| Ёмкость | 6800µF |
| Описание | Miniature Aluminum Electrolytic Capacitors, 105°C Single-Ended Lead, for General |
| Df frequency | 120Hz |
| Расстояние между выводами | 7.5mm |
| Диаметр вывода | 0.8mm |
| Ном. напряжение | 16V |
| Импульсное напряжение | 20V |
| Df temperature | 20°C |
| Пульсирующий ток | 1790mA/rms at 105°C, 120Hz |
| Ток утечки | I = 0.01CV (µA) + 3µA (after rated voltage applied for 2 minutes) |
| Коэффициент рассеяния | 18% at 120Hz, 20°C |
| Примечание | 16V 6800uF /18*36/105°С |
| Допуск емкости | ±20% at 120Hz, 20°C |
| Shelf life requirements | Same as endurance |
| Тип упаковки | Bulk (россыпь) |
| Частота пульсаций тока | 120Hz |
| Endurance leakage current | Initial specified value or less |
| Frequency coefficient 1khz | 1.13 |
| Пульсация тока темп. | 105°C |
| Frequency coefficient 120hz | 1.00 |
| Frequency coefficient 300hz | 1.10 |
| Диап. раб. темп. | -40 ~ +105°C |
| Temperature coefficient 65c | 1.70 |
| Temperature coefficient 85c | 1.40 |
| Endurance capacitance change | Within 20% of initial value |
| Endurance dissipation factor | 200% or less of initial specified value |
| Temperature coefficient 105c | 1.00 |
| Описание (англ.) | Cap Aluminum electrolytic 6800uF 16V 20% (18 X 36mm) Radial 7.5mm 1790mA 2000h 105C Bulk |
| Frequency coefficient cap range | 471~22000µF, 6.3~100V |
| Frequency coefficient 10k 100khz | 1.15 |
| Low temp impedance ratio z25 z20 | 2 |
| Low temp impedance ratio z40 z20 | 4 |
| Рабочая температура | -40...+105С |
| Допуск | 20 % |
