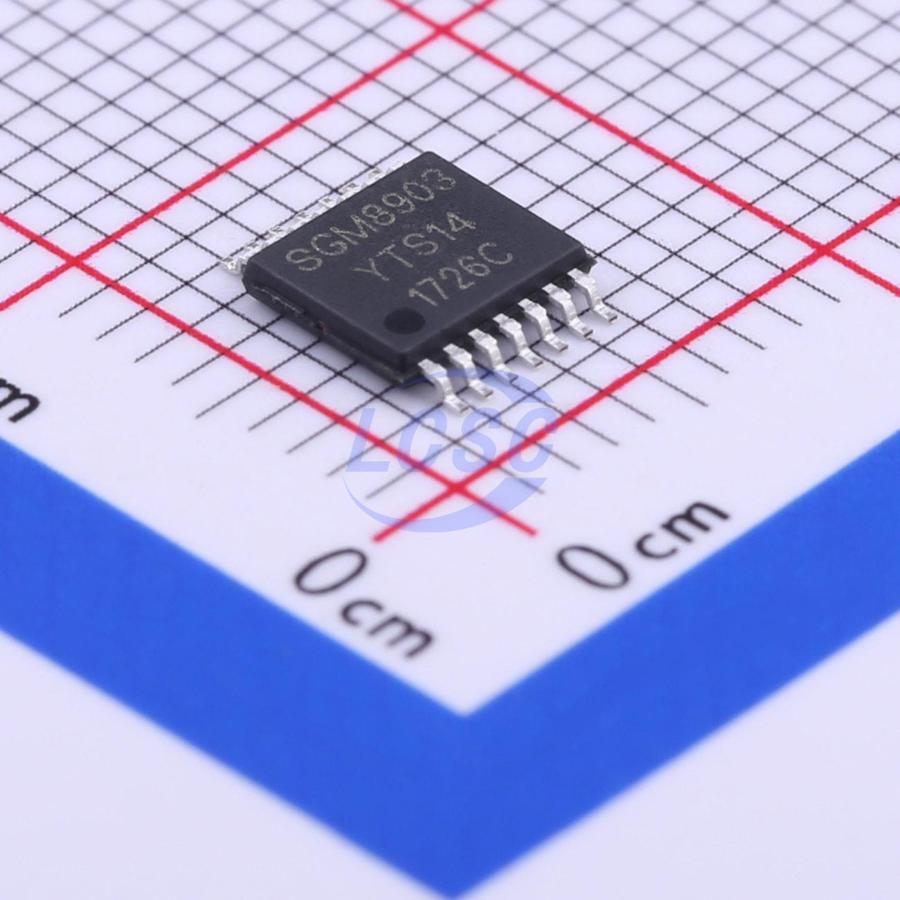

Унч tssop14 SGM8903YTS14G/TR
У поставщика
ПроизводительSGMICRO
КатегорияУсилители низкой частоты
У поставщиков
382 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:382 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,83 |
| от 38 | 17,04 |
| от 76 | 16,01 |
| от 152 | 14,71 |
| от 303 | 13,47 |
Описание
Микросхема усилителя мощности звуковой частоты (УНЧ) от SGMICRO. Выполнена в компактном корпусе TSSOP14, поставляется на ленте в катушке. Относится к классу аудио-операционных усилителей с низким уровнем искажений. Применяется в портативной аудиотехнике и бытовой электронике.
Технические характеристики
| Snr | 114dB |
| PSRR | 97dB |
| Модель | SGM8903YTS14G/TR |
| ESD (мм) | 300V |
| ESD CDM | 1000V |
| ЭСР HBM | 6000V |
| Корпус | TSSOP-14 |
| Тип монтажа | SMD |
| Crosstalk | 113dB |
| Кол-во выводов | 14 |
| Скорость нарастания | 10V/us |
| Gain range | ±1V/V to ±10V/V |
| Thd plus n | 0.001% |
| Описание | Capless 3Vrms Line Driver with Adjustable Gain |
| Voh 3 3v 2 5k | 3.18V |
| Vol 3 3v 2 5k | -3.05V |
| Вых. напряжение | 3Vrms |
| Packing option | Tape and Reel, 3000 |
| Входной конденсатор | 10uF |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| En input low voltage | 0.6V |
| Input resistor range | 10kOhm |
| Noise output voltage | 5.5uVrms |
| Output current limit | 20mA |
| Макс. ток отключения | 0.18mA |
| Shutdown current typ | 0.13mA |
| Charge pump capacitor | 1uF |
| En input high voltage | 1.2V |
| Supply current 5v max | 15.5mA |
| Supply current 5v typ | 11.3mA |
| Произведение усиления на полосу | 7.8MHz |
| Minimum load impedance | 600Ohm |
| Open loop voltage gain | 120dB |
| Feedback resistor range | 20kOhm |
| Макс. емкостная нагрузка | 220pF |
| Макс. темп. хр. | +150C |
| Мин. темп. хр. | -65C |
| Supply current 3 3v max | 14.5mA |
| Supply current 3 3v typ | 10.5mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| En low input current max | 1uA |
| Макс. темп. перехода | +150C |
| Charge pump frequency max | 560kHz |
| Charge pump frequency min | 330kHz |
| Charge pump frequency typ | 450kHz |
| En high input current max | 1uA |
| External uv detection max | 1.25V |
| External uv detection min | 1.05V |
| External uv detection typ | 1.13V |
| Макс. раб. темп. | +85C |
| Мин. раб. темп. | -40C |
| Output offset voltage max | 5mV |
| Output offset voltage typ | 1.2mV |
| Температура пайки выводов | +260C |
| Абс. макс. напряжение питания | 6V |
| Supply voltage absolute min | -0.3V |
| Описание (англ.) | TSSOP14 Audio Power OpAmps ROHS |
| External uv hysteresis current | 4.8uA |
| Output voltage into 100k load 5v | 3.1Vrms |
| Output voltage into 2 5k load 5v | 3Vrms |
| Output voltage into 2 5k load 3 3v | 2.05Vrms |
