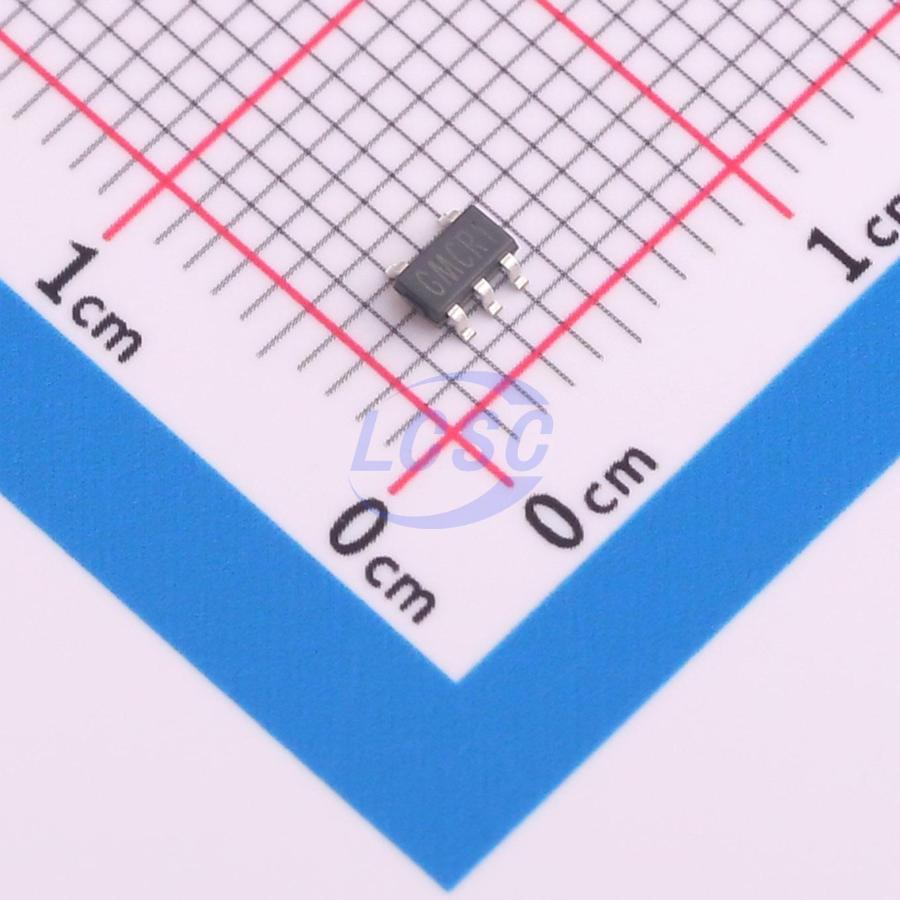

Усилитель операционный токочувствительный 65 мкА 30 мкВ 480 кГц питание 2.7В...36В SOT-23-5
У поставщика
ПроизводительSGMICRO
КатегорияМикросхемы
У поставщиков
4 311 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:3 956 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,43 |
Склад 13
В наличии:286 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,33 |
| от 30 | 34,40 |
| от 60 | 32,51 |
| от 119 | 31,00 |
| от 237 | 30,19 |
Склад 12
В наличии:69 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 100 | 34,62 |
Описание
SGMICRO SGM8198XN5G/TR — это операционный усилитель для измерения тока. Работает в широком диапазоне питания от 2,7 до 36 В, потребляет всего 65 мкА и имеет полосу пропускания 480 кГц. Выпускается в компактном корпусе SOT-23-5 для поверхностного монтажа. Подходит для прецизионного контроля тока в промышленной автоматике и цепях питания.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Корпус | SOT-23-5 |
| Bandwidth rl 10k | 480kHz |
| Bandwidth rl 20k | 270kHz |
| Входной ток смещения | 16μA |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 2.7V |
| Transconductance max | 1010μA/V |
| Transconductance min | 990μA/V |
| Transconductance typ | 1000μA/V |
| Макс. ток покоя | 90μA |
| Ток покоя тип. | 65μA |
| Nonlinearity error max | ±0.13% |
| Nonlinearity error typ | ±0.01% |
| Total output error max | ±1.8% |
| Total output error typ | ±0.25% |
| Common mode voltage max | 36V |
| Common mode voltage min | 2.7V |
| Settling time to 0.1pct | 15μs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Full scale sense voltage | 100mV to 500mV |
| Макс. напряжение смещения | ±550μV |
| Тип. напряжение смещения вх. | ±30μV |
| Output current noise rms | 6nARMS |
| Диапазон синфазного напряжения | 2.7V to 36V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Settling time 0.1 percent | 15μs |
| Input offset voltage drift | 1μV/°C |
| Total output current noise | 6nARMS |
| Transconductance tolerance | 990 to 1010 μA/V |
| Thermal resistance theta ja | 199°C/W |
| Thermal resistance theta jb | 85°C/W |
| Thermal resistance theta jc | 126°C/W |
| Transconductance temp drift | 10nA/V/°C |
| Full scale sense voltage max | 500mV |
| Full scale sense voltage min | 100mV |
| Output current noise density | 20pA/√Hz |
| Описание (англ.) | 65uA 30uV 480kHz 2.7V~36V 16uA 1 140dB SOT-23-5 Amplifiers RoHS |
| КСС мин. | 104dB |
| Common mode rejection ratio typ | 140dB |
| Output voltage swing to vcc min | VCC - 1.85V |
| Output voltage swing to vcc typ | VCC - 1.6V |
| Output voltage swing to vcm min | VCM - 1.25V |
| Output voltage swing to vcm typ | VCM - 1V |
| Power supply rejection ratio max | 5μV/V |
| Power supply rejection ratio min | 0.1μV/V |
| Power supply rejection ratio typ | 0.1μV/V |
| Тепл. сопр. переход-корпус | 126°C/W |
| Термосопротивление кристалл-плата | 85°C/W |
| Термосопротивление переход-среда | 199°C/W |
