Супервизор, регулятор,ШИМ-контроллер
У поставщика
ПроизводительSGC
КатегорияСупервизоры
У поставщиков
49 шт.
Норм. уп.: 22
Цены поставщиков
Склад 13
В наличии:49 шт
Срок поставки: до недели
Норм. уп.: 22
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,74 |
| от 7 | 133,37 |
| от 13 | 126,42 |
| от 22 | 121,31 |
| от 66 | 116,62 |
Описание

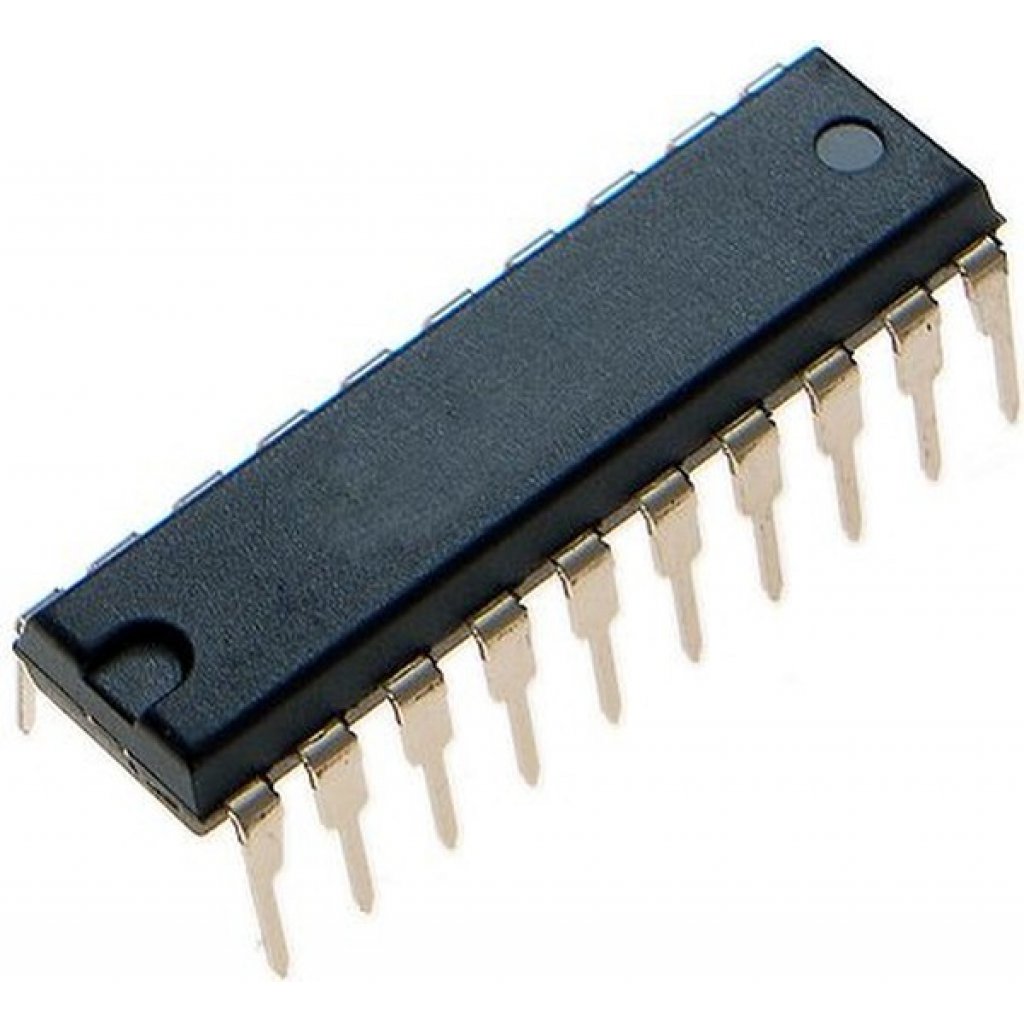

Микросхема SG6105DZ от SGC — это комбинированный супервизор, регулятор и ШИМ-контроллер в корпусе DIP20. Устройство управляет питанием и формирует импульсы для преобразователей напряжения. Применяется в импульсных блоках питания и схемах промышленной автоматики.
Технические характеристики
| Vref1 | 2.5V |
| Vref2 | 2.5V |
| Корпус | 20-Pin DIP |
| Тип монтажа | Выводной |
| Pg delay | 300ms |
| Кол-во выводов | 20 |
| T nvp max | 10.2ms |
| T nvp min | 3.3ms |
| T nvp typ | 7ms |
| T opp max | 11.3ms |
| T opp min | 3.3ms |
| T opp typ | 7ms |
| T ovp max | 1.35ms |
| T ovp min | 0.37ms |
| T ovp typ | 0.7ms |
| T uvp max | 3.75ms |
| T uvp min | 0.8ms |
| T uvp typ | 2.4ms |
| T uvs max | 1.88ms |
| T uvs min | 0.37ms |
| T uvs typ | 1.2ms |
| Ovp 5v max | 6.5V |
| Ovp 5v min | 5.8V |
| Ovp 5v typ | 6.1V |
| Uvp 5v max | 3.9V |
| Uvp 5v min | 3.0V |
| Uvp 5v typ | 3.6V |
| Описание | Power Supply Supervisor + Regulator + PWM |
| Ovp 12v max | 14.9V |
| Ovp 12v min | 13.9V |
| Ovp 12v typ | 14.5V |
| Ovp 3v3 max | 4.3V |
| Ovp 3v3 min | 3.9V |
| Ovp 3v3 typ | 4.1V |
| Артикул | SG6105DZ |
| Uvp 12v max | 8.0V |
| Uvp 12v min | 6.0V |
| Uvp 12v typ | 7.2V |
| Uvp 3v3 max | 2.8V |
| Uvp 3v3 min | 2.0V |
| Uvp 3v3 typ | 2.6V |
| Pwm latching | cycle-by-cycle |
| Pson on delay | 7.5ms |
| Ri resistance | 75kΩ |
| Pson off delay | 26ms |
| Nvp voltage max | 2.2V |
| Nvp voltage min | 2.0V |
| Nvp voltage typ | 2.1V |
| Pwm output type | push-pull totem-pole |
| Uvs 5v pg low max | 4.5V |
| Uvs 5v pg low min | 4.0V |
| Uvs 5v pg low typ | 4.3V |
| Esd capability hbm | 3.0kV |
| Opp protection max | 2.66V |
| Opp protection min | 2.02V |
| Opp protection typ | 2.4V |
| Uvs 12v pg low max | 10.4V |
| Uvs 12v pg low min | 9.4V |
| Uvs 12v pg low typ | 10.1V |
| Uvs 3v3 pg low max | 3.0V |
| Uvs 3v3 pg low min | 2.5V |
| Uvs 3v3 pg low typ | 2.8V |
| Max duty cycle total | 93% |
| Мощн. рас. 25°C | 1.5W |
| Power dissipation 90c | 0.5W |
| Nvp source current max | 72uA |
| Nvp source current min | 57uA |
| Nvp source current typ | 64uA |
| Supply voltage vcc max | 5.5V |
| Supply voltage vcc min | 4.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Output current pg fb max | 30mA |
| Soft start clamp voltage | 2.5V |
| Max duty cycle per output | 46% |
| Soft start current source | 8uA |
| Supply voltage vcc abs max | 16V |
| Описание (англ.) | Power Supply Supervisor Regulator PWM |
| Shunt regulator output fb max | 16V |
| Shunt regulator output fb min | 4V |
| Error amplifier positive input | 2.5V |
| Lead temperature soldering 10sec | 260°C |
| Total supply current pg high max | 10mA |
| Total supply current pg high typ | 5mA |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -25°C |
| Shunt regulator output fb abs max | 16V |
| Макс. темп. перехода | 150°C |
| Thermal resistance junction to air | 82.5°C/W |
