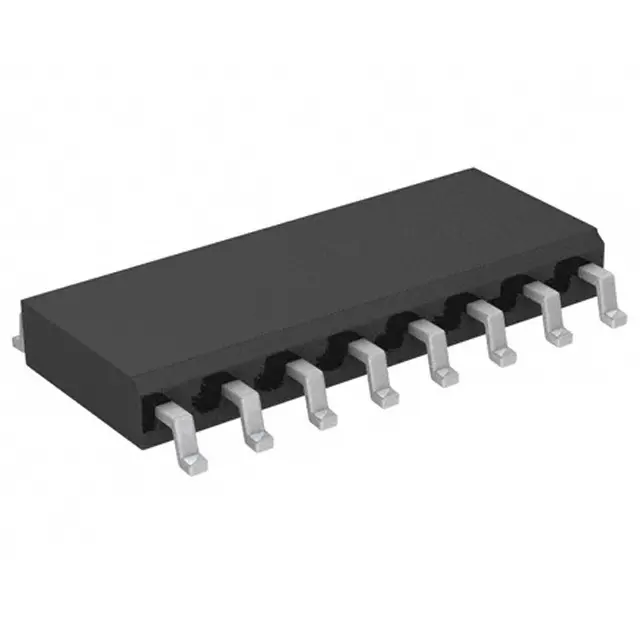

Импульсный стабилизатор напряжения SG3525AP013TR 8..35В, 0.5А, SO-16
У поставщика
ПроизводительSTMicroelectronics
КатегорияDC-DC Преобразователи
У поставщиков
1 397 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт55,34 ₽
Сумма830,10 ₽
+ доплата 490,00 ₽
В наличии1 397 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 40 — 50,89 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 830,10 ₽. До заказа без доплаты не хватает 16 469,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 830,10 ₽
Описание
Импульсный стабилизатор напряжения SG3525AP013TR производства ST Microelectronics представляет собой ШИМ-контроллер для построения двухтактных преобразователей. Микросхема рассчитана на входное напряжение от 8 до 35 В и обеспечивает выходной ток до 0,5 А. Выполнена в компактном корпусе SO-16, что делает её удобной для применения в источниках питания и DC-DC преобразователях.
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Время спада | 50ns to 300ns |
| Время нарастания | 100ns to 600ns |
| Размеры | SO-16 (narrow body, typical 10mm x 4mm) |
| Current mirror | 1.7mA to 2.2mA |
| Shutdown delay | 0.2μs to 0.5μs |
| Sync threshold | 1.2V to 2.8V |
| Ток в режиме ожидания | 14mA typ, 20mA max |
| Рассеиваемая мощность | 1000mW at Tamb=70°C |
| Опорное напряжение | 5.1V ±1% |
| Порог выключения | 0.6V to 1V |
| Ток плавного пуска | 25μA to 80μA |
| Sync input current | 1mA to 2.5mA |
| Soft start low level | 0.4V to 0.7V |
| Диапазон питания | 8V to 35V |
| Блокировка при пониженном напряжении | 6V to 8V |
| Подавление синфазного сигнала | 60dB min, 75dB typ |
| Oscillator clock width | 0.3μs to 1μs |
| Pwm input bias current | 0.05μA to 1μA |
| Pwm maximum duty cycle | 45% min, 49% typ |
| Pwm minimum duty cycle | 0% |
| Входной ток в состоянии отключения, мА | 0.4mA to 1mA |
| Reference noise voltage | 40μVrms typ, 200μVrms max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Collector supply voltage | 4.5V to 35V |
| Dead time resistor range | 0Ω to 500Ω |
| Output collector leakage | 200μA max |
| Output low level voltage | 0.2V typ, 0.4V max (at 20mA sink) |
| Опорный выходной ток | 50mA (max), 20mA recommended |
| Подавление по питанию | 50dB min, 60dB typ |
| Output high level voltage | 18V typ, 19V max (at 20mA source) |
| Опорная нестабильность по входу | 10mV typ, 20mV max |
| Reference load regulation | 20mV typ, 50mV max |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -55°C to 150°C |
| Oscillator clock amplitude | 3V to 3.5V |
| Диапазон частоты генератора | 100Hz to 400kHz |
| Oscillator timing resistor | 2kΩ to 150kΩ |
| Выходной ток вытекающий/втекающий | 500mA (max), 400mA peak, 100mA steady state |
| Диап. раб. темп. | 0°C to 70°C (SG3525A) |
| Oscillator initial accuracy | -2% to -6% |
| Oscillator timing capacitor | 0.001μF to 0.1μF |
| Oscillator maximum frequency | 400kHz |
| Oscillator minimum frequency | 120Hz |
| Oscillator voltage stability | -0.3% to -1% (SG2525A), -1% to -2% (SG3525A) |
| Pwm input threshold max duty | 3.3V to 3.6V |
| Описание (англ.) | REG CTRLR PWM VM 16-SOIC |
| Pwm input threshold zero duty | 0.7V to 0.9V |
| Reference long term stability | 20mV typ, 50mV max |
| Ток КЗ опорного напряжения | 80mA to 100mA |
| Reference temperature stability | 20mV typ, 50mV max |
| Error amplifier output low level | 0.2V typ, 0.5V max |
| Oscillator temperature stability | -3% to -6% |
| Reference total output variation | 4.95V to 5.25V |
| Thermal resistance junction pins | 50°C/W |
| Error amplifier dc open loop gain | 60dB min, 75dB typ |
| Error amplifier output high level | 3.8V min, 5.6V typ |
| Ток смещения входа усилителя ошибки | 1μA typ, 10μA max |
| Error amplifier dc transconductance | 1.1ms min, 1.5ms typ |
| Thermal resistance junction alumina | 50°C/W |
| Тепловое сопротивление переход-среда | 80°C/W |
| Error amplifier input offset current | 1μA max |
| Error amplifier input offset voltage | 2mV typ, 10mV max |
| Рабочая температура | 0°C ~ 70°C |
| Error amplifier gain bandwidth product | 1MHz min, 2MHz typ |
