ШИМ контроллер связь по напряжению 16-SOIC
У поставщика
ПроизводительTexas Instruments
КатегорияШИМ-контроллеры
У поставщиков
1 212 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 212 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,61 |
| от 32 | 20,76 |
| от 64 | 19,61 |
| от 127 | 18,11 |
| от 253 | 16,63 |
Описание

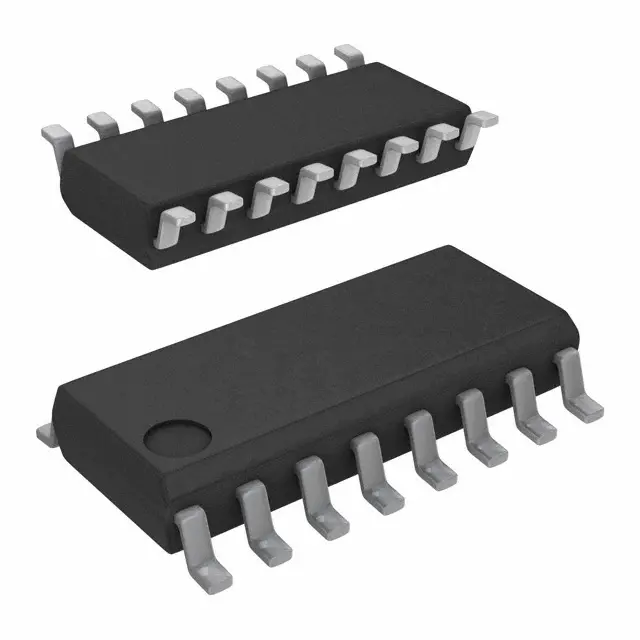

ШИМ-контроллер SG3524DR от Texas Instruments выполнен в корпусе SOIC-16. Микросхема поддерживает управление по напряжению и рассчитана на рабочий диапазон температур от 0 до 70 °C. Применяется в импульсных источниках питания и преобразователях напряжения для промышленной автоматики.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 1000V |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Топология | PWM |
| Кол-во выводов | 16 |
| Описание | Regulating Pulse-Width Modulators |
| Тип выхода | Push-Pull / Single-Ended |
| Артикул | SG3524DR |
| Regulation mode | Voltage Mode |
| Lead temperature | 260°C for 10s |
| Размер корпуса | 9.90mm x 3.91mm |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 8V |
| Standby current typ | 8mA |
| Timing resistor max | 100kΩ |
| Timing resistor min | 1.8kΩ |
| Timing capacitor max | 0.1µF |
| Timing capacitor min | 0.001µF |
| Ct terminal current max | -5mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Thermal resistance ja ns | 64°C/W |
| Ct terminal current range | -0.03 to -2mA |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Supply voltage bypass max | 6V |
| Thermal resistance ja pdip | 67°C/W |
| Thermal resistance ja soic | 73°C/W |
| Collector output current max | 100mA |
| Reference output current max | 50mA |
| Описание (англ.) | REG CTRLR PWM VM 16-SOIC |
| Reference output current range | 0 to 50mA |
| Рабочая температура | 0°C ~ 70°C |
