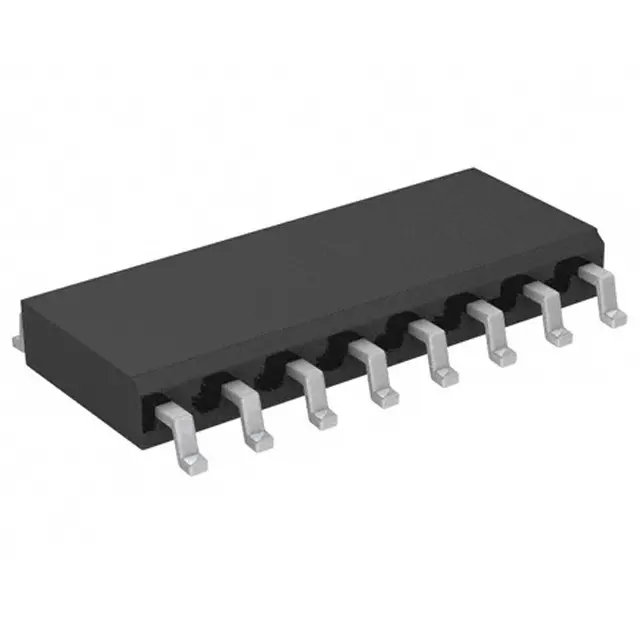

ШИМ контроллер связь по напряжению 16-SOIC
У поставщика
ПроизводительSTMicroelectronics
КатегорияШИМ-контроллеры
У поставщиков
1 074 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт70,75 ₽
Сумма707,50 ₽
+ доплата 490,00 ₽
В наличии1 074 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 31 — 65,37 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 707,50 ₽. До заказа без доплаты не хватает 16 592,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 707,50 ₽
Описание
ШИМ-контроллер с управлением по напряжению от STMicroelectronics. Работает в диапазоне температур от -25°C до 85°C, выпускается в компактном корпусе 16-SOIC. Подходит для импульсных источников питания и преобразователей напряжения в промышленной автоматике.
Технические характеристики
| Корпус | SO16 |
| Функция | PWM Controller |
| Тип монтажа | SMD |
| Топология | Voltage Mode |
| Время спада | 50ns |
| Время нарастания | 100ns |
| Размеры | SO16 (narrow body) |
| Clock width | 0.5µs |
| Shutdown delay | 0.2µs |
| Sync threshold | 2V |
| Clock amplitude | 3.5V |
| Ток в режиме ожидания | 14mA |
| Опорное напряжение | 5.1V |
| Pwm max duty cycle | 49% |
| Pwm min duty cycle | 0% |
| Порог выключения | 0.8V |
| Ток плавного пуска | 50µA |
| Макс. напр. пит. | 35V |
| Мин. напр. пит. | 8V |
| Sync input current | 1mA |
| Error amplifier cmrr | 75dB |
| Коэфф. подавления помех усилителя ошибки | 60dB |
| Soft start low level | 0.4V |
| Блокировка при пониженном напряжении | 7V |
| Макс. рассеиваемая мощность | 1000mW |
| Pwm input bias current | 0.05µA |
| Pwm max duty threshold | 3.6V |
| Входной ток в состоянии отключения, мА | 0.4mA |
| Output current peak max | 400mA |
| Pwm zero duty threshold | 0.9V |
| Reference noise voltage | 40µVrms |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dead time resistor range | 0Ω to 500Ω |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -55°C |
| Макс. частота генератора | 400kHz |
| Частота генератора мин. | 100Hz |
| Oscillator max frequency | 400kHz |
| Oscillator min frequency | 120Hz |
| Collector leakage current | 200µA |
| Oscillator current mirror | 2mA |
| Опорная нестабильность по входу | 10mV |
| Reference load regulation | 20mV |
| Output low level sink 20ma | 0.2V |
| Oscillator initial accuracy | ±2% |
| Output low level sink 100ma | 1V |
| Допуск опор. напр. | ±1% |
| Collector supply voltage max | 35V |
| Oscillator voltage stability | ±0.3% |
| Макс. выходной ток опорного напряжения | 50mA |
| Описание (англ.) | REG CTRLR PWM VM 16-SOIC |
| Output high level source 20ma | 18V |
| Reference long term stability | 20mV |
| Выходной ток источник/сток, макс. | 500mA |
| Output high level source 100ma | 17V |
| Current through ct terminal max | 5mA |
| Макс. ток заряда генератора | 5mA |
| Output current steady state max | 100mA |
| Ток КЗ опорного напряжения | 100mA |
| Reference temperature stability | 20mV |
| Error amplifier output low level | 0.2V |
| Oscillator temperature stability | ±3% |
| Oscillator timing resistor range | 2kΩ to 150kΩ |
| Thermal resistance junction pins | 50°C/W |
| Error amplifier dc open loop gain | 75dB |
| Error amplifier output high level | 5.6V |
| Operating temperature max sg2525a | 85°C |
| Operating temperature max sg3525a | 70°C |
| Operating temperature min sg2525a | -25°C |
| Operating temperature min sg3525a | 0°C |
| Oscillator timing capacitor range | 0.001µF to 0.1µF |
| Ток смещения входа усилителя ошибки | 1µA |
| Error amplifier dc transconductance | 1.5ms |
| Тепловое сопротивление переход-среда | 80°C/W |
| Error amplifier input offset current | 1µA |
| Error amplifier input offset voltage | 2mV |
| Рабочая температура | -25°C ~ 85°C |
| Error amplifier gain bandwidth product | 2MHz |
