Генератор кварцевый 2.68436МГц
У поставщика
ПроизводительEPSON
У поставщиков
271 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт100,18 ₽
Сумма1 001,80 ₽
+ доплата 490,00 ₽
В наличии271 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 30 — 96,65 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 001,80 ₽. До заказа без доплаты не хватает 16 298,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 001,80 ₽
Описание

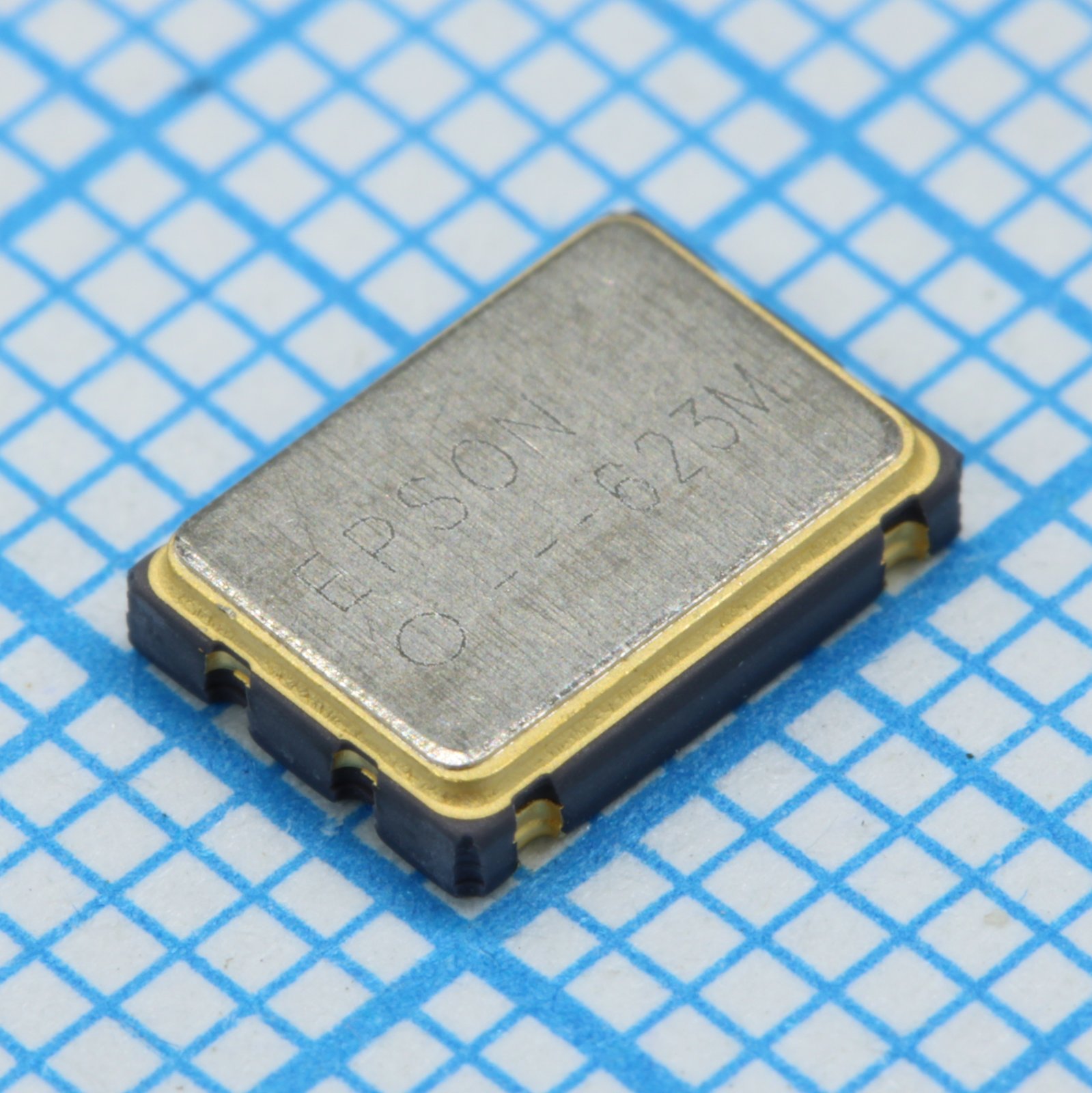

Генератор кварцевый SG-8002CA/PCB от EPSON обеспечивает стабильную тактовую частоту 2.68436 МГц. Эта модель выполнена в компактном корпусе для поверхностного монтажа. Применяется в качестве источника опорного сигнала в цифровых устройствах, микроконтроллерах и системах связи, где требуется высокая точность и низкое энергопотребление.
Технические характеристики
| Корпус | QSMD7.0x5.0x1.4 |
| Функция | Output enable (OE) or Standby (ST) |
| Тип монтажа | SMD |
| Симметрия | 40% to 60% (TTL load, 1.4V, f0≤125MHz); 45% to 55% (TTL load, 1.4V, f0≤66.7MHz); 45% to 55% (TTL load, 1.4V, f0≤27.0MHz); 40% to 60% (CMOS load, 50% VCC, f0≤125MHz); 45% to 55% (CMOS load, 50% VCC, f0≤66.7MHz); 45% to 55% (CMOS load, 50% VCC, f0≤27.0MHz) |
| Частота | 2.68436 MHz |
| Кол-во выводов | 4 |
| Размеры | 7.0 x 5.0 x 1.4 mm |
| Описание | Crystal oscillator, programmable, CMOS output |
| Тип выхода | CMOS |
| Время запуска | 10 ms Max. |
| Номер изделия | SG-8002CA |
| Серия продукта | SG-8002 |
| Время нарастания/спада | 4 ns Max. (TTL load, 0.4V to 2.4V); 3 ns Max. (CMOS load, 20% VCC to 80% VCC) |
| Напряжение питания | 4.5 V to 5.5 V |
| Старение по частоте | ±5 × 10^-6 / year Max. (+25°C, VCC=5.0V/3.3V, first year) |
| Диап. частот | 1 MHz to 125 MHz |
| Соединения выводов | 1: OE or ST; 2: GND; 3: OUT; 4: VCC |
| Ток в режиме ожидания | 50 µA Max. |
| Блокировочный конд. | 0.01 µF to 0.1 µF between VCC and GND |
| Низкий уровень входного напряжения | 0.8 V Max. (TTL); 20% VCC Max. (CMOS) |
| Высокий уровень входного напряжения | 2.0 V Min. (TTL); 70% VCC Min. (CMOS) |
| Низкое вых. напр. | 0.4 V Max. (IOL = 16 mA for PT/ST/PH/SH, 8 mA for PC/SC) |
| Ток потребления | 45 mA Max. |
| Допуск частоты | B: ±50 × 10^-6, C: ±100 × 10^-6 (-20°C to +70°C); M: ±100 × 10^-6 (-40°C to +85°C, except SG-8002JC) |
| Высокое выходное напряжение | VCC - 0.4 V Min. (IOH = -16 mA for PT/ST/PH/SH, -8 mA for PC/SC) |
| Темп. хранения | -55°C to +125°C (SG-8002CA/JA/DC); -55°C to +100°C (SG-8002JC); -40°C to +125°C (SG-8002CE) |
| Раб. температура | -20°C to +70°C / -40°C to +85°C |
| Output disable current | 30 mA Max. |
| Supply voltage options | 3.0 V, 3.3 V, 5.0 V |
| Тип упаковки | Tube (туба) |
| Output load condition ttl | 5 TTL Max. |
| Output load condition cmos | 15 pF Max. (SG-8002CE/JC); 25 pF Max. (SG-8002CA/JA/DC); 15 pF Max. (SG-8002CA/JA/DC) |
| Описание (англ.) | Запрограммированный осциллятор (генератор частоты) |
