Разъем - гнездо 8 конт. на плату
У поставщика
ПроизводительSAMTEC
У поставщиков
59 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,81 |
| от 4 | 240,10 |
| от 7 | 235,18 |
| от 13 | 227,90 |
| от 26 | 216,26 |
Описание

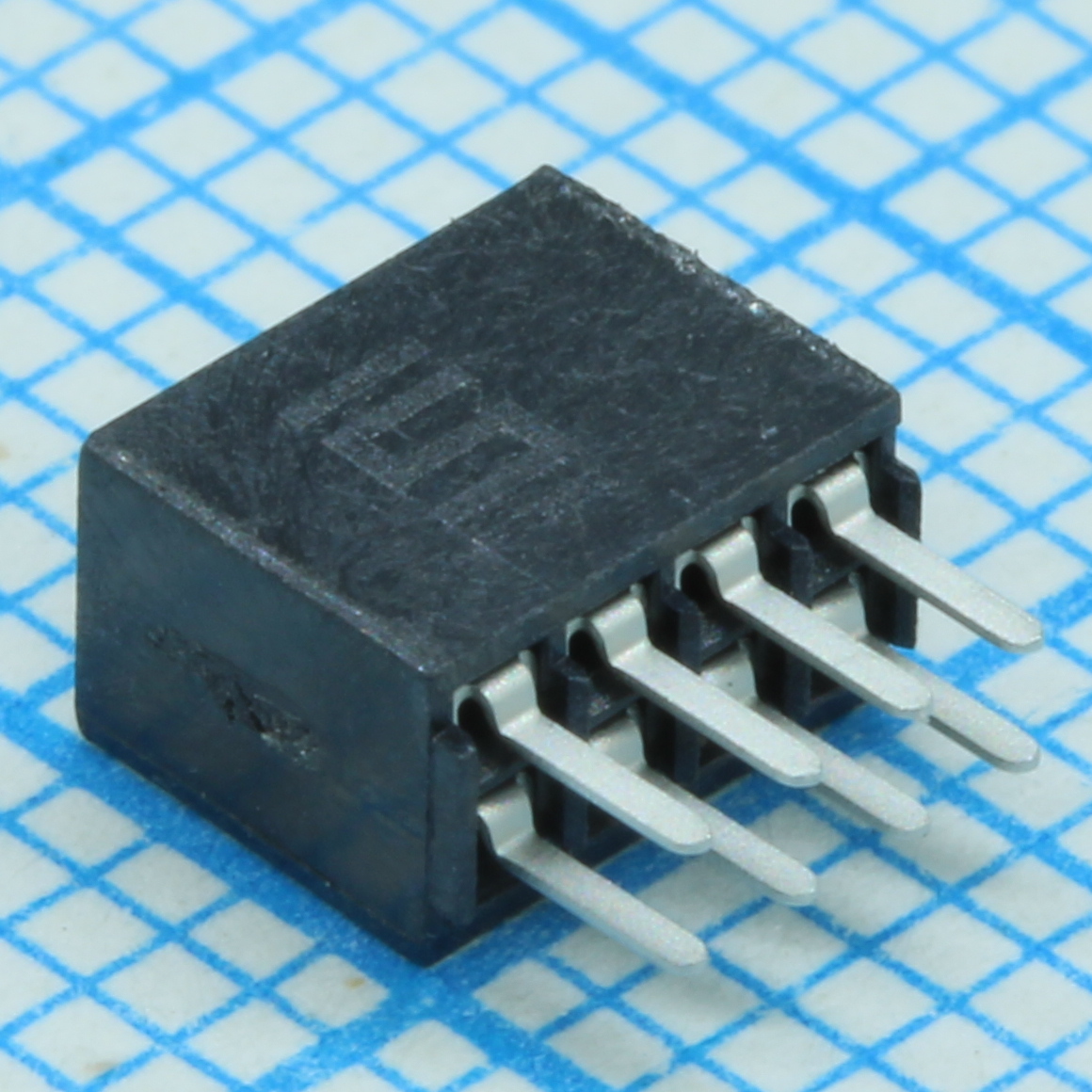

Разъем-гнездо на 8 контактов от SAMTEC предназначен для монтажа на плату. Шаг выводов составляет 1,27 мм, установка вертикальная, верхний ввод контактов. Компонент поставляется в упаковке Tape and Reel. Подходит для использования в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг | 1.27mm |
| Серия | SFMC |
| Покрытие | 10 µin (0.25 µm) Gold on contact, Matte Tin on tail |
| Тип монтажа | SMD |
| Full reel | Да |
| Размеры | Ширина: 4.57mm; Высота: 5.72mm; Row pitch: 1.27mm x No. of Positions + 0.38mm; Mating pitch: 1.27mm; Lead style 03 dimensions: A: 1.91mm; B: 0.41mm |
| Тип вывода | -03 |
| Max cycles | 10,000 with 30 µin (0.76 µm) Au |
| Board mates | TFM |
| Cable mates | FMTP, FFMD |
| Описание | Tiger Eye Socket, 1.27mm pitch, board-to-board/cable receptacle |
| Лента и катушка | Да |
| Ном. ток | 2.9A per pin (2 pins powered) |
| Кол-во выводов | 8 |
| Pick place pad | Plastic Pick & Place Pad (5 positions min) |
| Ном. напряжение | 220VAC / 310VDC |
| Insertion depth | 3.05mm to 4.06mm |
| Mounting detail | Surface Mount |
| Pin count range | 02 to 50 per row |
| Материал контакта | BeCu (Tiger Eye) |
| Normal force lif | 90g (0.88N) avg |
| Описание | Headers & Wire Housings .050 Tiger Eye High-Reliability Flexible Pin Count Socket Strip |
| Материал изолятора | Black Liquid Crystal Polymer |
| Plating underlayer | 50 µin (1.27 µm) Ni |
| Lead free solderable | Да |
| Smt lead coplanarity | 0.10mm max (02-26), 0.15mm max (27-50) |
| Contact material lite | Phosphor Bronze (Tiger Eye LITE) |
| Normal force standard | 132g (1.29N) avg |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +125°C |
| Описание (англ.) | Conn Socket Strip SKT 8 POS 1.27mm Solder ST Top Entry Thru-Hole T/R |
