SFH6186-5
У поставщика
ПроизводительVishay
У поставщиков
308 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:308 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,53 |
| от 40 | 51,07 |
| от 100 | 47,41 |
| от 200 | 44,68 |
| от 400 | 42,63 |
Описание

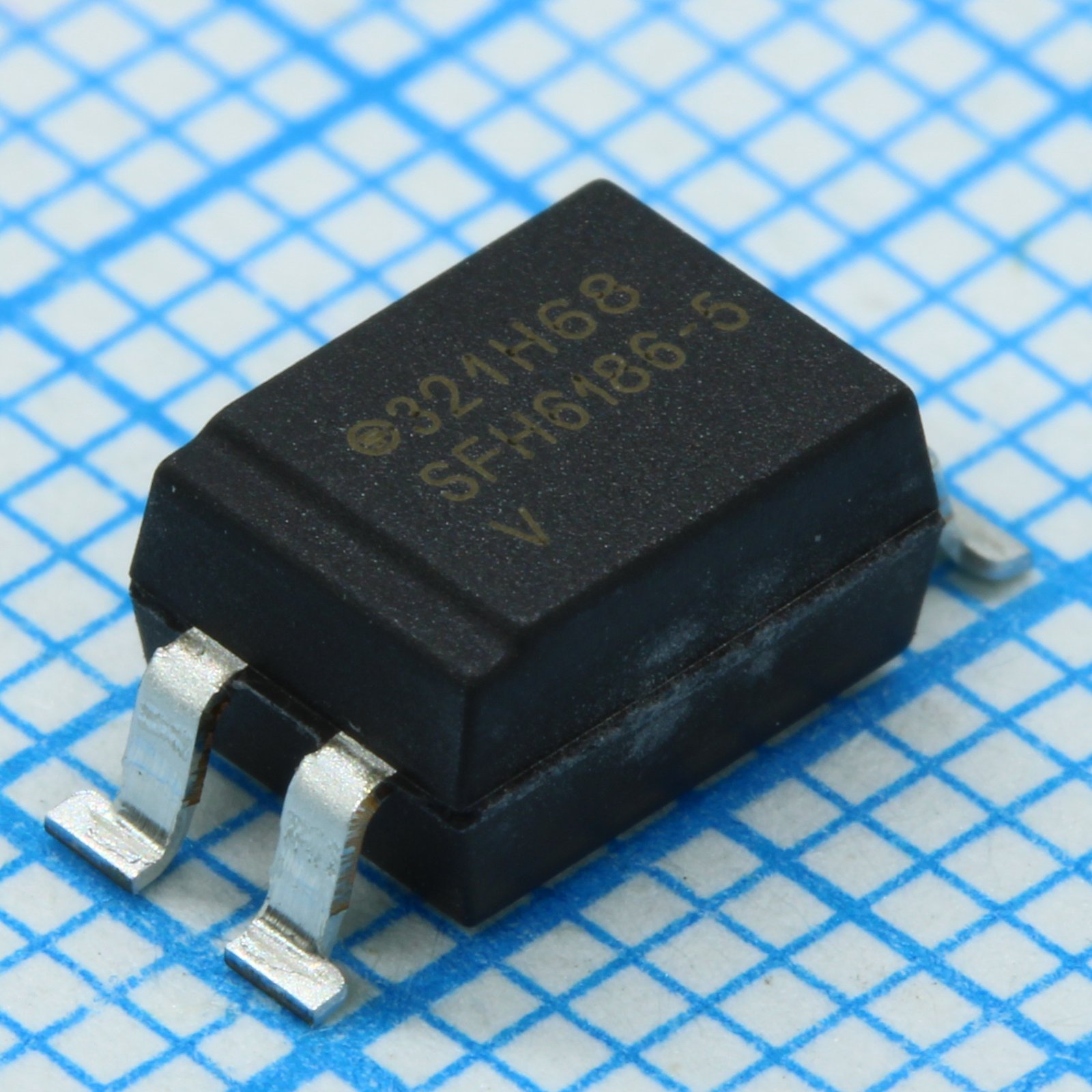

Оптрон SFH6186-5 от Vishay выполнен в корпусе SMDIP-4. Обеспечивает гальваническую развязку до 5,3 кВ и работает в диапазоне температур от -55°C до +100°C. Подходит для промышленной автоматики и систем управления питанием.
Технические характеристики
| Тип | optocoupler |
| Корпус | SMDIP-4 |
| Особенности | good CTR linearity, low CTR degradation, high collector emitter voltage, low coupling capacitance, high common mode transient immunity |
| Тип монтажа | SMD |
| Артикул | SFH6186-5 |
| Расстояние между выводами | 2.54mm |
| Сертификаты | UL, cUL, BSI, FIMKO, VDE (option 1) |
| Степень загрязнения | 2 |
| Время пайки макс. | 10s |
| Мин. путь утечки | 7mm |
| Тип. входная емкость | 25pF |
| Clearance distance min | 7mm |
| Test condition ctr 1mA | I_F=1mA, V_CE=0.5V |
| Safety output power max | 400mW |
| Switching fall time typ | 5μs |
| Switching rise time typ | 3.5μs |
| Тип упаковки | Tube (туба) |
| Coupling capacitance typ | 0.25pF |
| Isolation resistance 25C | 10^12Ω |
| Isolation voltage rms 1s | 5300V |
| Макс. темп. перехода | 125°C |
| Safety input current max | 400mA |
| Switching test condition | V_CC=5V, I_C=2mA, R_L=100Ω |
| Test condition ctr 0.5mA | I_F=0.5mA, V_CE=1.5V |
| Диапазон темп. окр. | -55 to +100°C |
| Вх. ток макс. | 60mA |
| Макс. прямое вх. напр. | 1.5V |
| Input forward voltage typ | 1.1V |
| Input reverse current max | 10μA |
| Обр. напр. вх. макс. | 6V |
| Isolation resistance 100C | 10^11Ω |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -55 to +150°C |
| Test condition saturation | I_C=1.25mA, I_F=1mA |
| Isolation voltage rms 1min | 4420V |
| Switching turn on time typ | 6μs |
| Макс. рассеиваемая мощность входа | 70mW |
| Switching turn off time typ | 5.5μs |
| Макс. ток коллектора | 50mA |
| Макс. рассеиваемая мощность | 150mW |
| Safety input temperature max | 275°C |
| Описание (англ.) | OPTOISOLATOR 5.3KV TRANS 4-SMD |
| Сравнительный индекс трекинга CTI | 175 |
| Current transfer ratio ctr 1mA max | 500% |
| Current transfer ratio ctr 1mA min | 250% |
| Output collector current pulse max | 100mA |
| Current transfer ratio ctr 0.5mA min | 125% |
| Current transfer ratio ctr 0.5mA typ | 300% |
| Макс. Uкэ | 55V |
| Макс. Uэк | 7V |
| Transient isolation voltage peak max | 10000V |
| Repetitive peak isolation voltage max | 890V |
| Рабочая температура | -55°C ~ 100°C |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Тип. напряжение насыщения К-Э | 0.25V |
| Output collector emitter capacitance typ | 7pF |
| Output collector emitter leakage current max | 200nA |
| Thermal resistance input junction ambient typ | 1070K/W |
| Thermal resistance output junction ambient typ | 500K/W |
