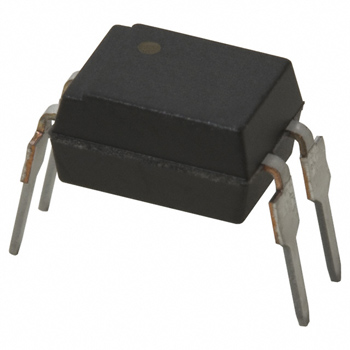

Оптопара SFH617A-3
У поставщика
У поставщиков
3 920 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 788 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,75 |
| от 49 | 13,03 |
| от 100 | 12,13 |
| от 200 | 11,07 |
| от 400 | 10,13 |
Склад 12
В наличии:132 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,03 |
| от 50 | 14,03 |
Описание
Оптопара SFH617A-3 от Vishay выполнена в корпусе DIP-4 с шагом выводов 2,54 мм для монтажа в отверстия. Выдерживает изоляцию до 5300 В RMS, максимальный прямой ток светодиода 60 мА и ток коллектора до 50 мА с коэффициентом передачи до 200%. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Optocoupler, Phototransistor Output |
| Корпус | DIP-4 |
| Шаг | 2.54mm |
| Тип монтажа | SMD |
| Lead count | 4 |
| Описание | Optocoupler, phototransistor output, high reliability, 5300V RMS isolation, 110°C rated |
| Артикул | SFH617A-3 |
| Расстояние между выводами | 2.54mm (0.100 inch) |
| Название компонента | SFH617A-3 |
| Варианты корпуса | DIP-4, DIP-4 400mil option 6, SMD-4 option 7 |
| Сертификаты | UL1577, cUL, VDE (option1), BSI, FIMKO, CQC |
| Частота среза | 100kHz typ at IF=10mA, VCC=5V |
| Степень загрязнения | 2 |
| Частота среза | 100kHz (IF=10mA, VCC=5V) |
| Вх. емкость | 13pF (VF=0V, f=1MHz) |
| Напр. изоляции | 5300V RMS (test), 4470V RMS (rated) |
| Alternative device | VO617A |
| Creepage clearance | >8.0mm (option 6) |
| Выходная емкость | 5.2pF (VCE=5V, f=1MHz) |
| Макс. прямой ток | 60mA |
| Макс. прямое напряжение | 1.65V |
| Макс. обратный ток | 10μA |
| Макс. обратное напряжение | 6V |
| Coupling capacitance | 0.4pF |
| Макс. ток коллектора | 50mA |
| Input forward current | 60mA |
| Input forward voltage | 1.35V to 1.65V (at 60mA) |
| Input reverse current | 0.01μA typ, 10μA max at 6V |
| Input reverse voltage | 6V |
| Температура пайки | 260°C (≤10s, 2mm from case) |
| Current transfer ratio | 100% to 200% (IF=10mA, VCE=5V); 34% to 70% (IF=1mA, VCE=5V) |
| Испытат. изоляции | 5300V RMS |
| Climatic classification | 55/115/21 |
| Прямое напряжение типовое | 1.35V |
| Рассеиваемая мощность входа | 70mW |
| Reverse current typical | 0.01μA |
| Output collector current | 50mA |
| Рассеиваемая мощность | 150mW |
| Cut off frequency typical | 100kHz |
| Forward surge current max | 2.5A |
| Типовая входная емкость | 13pF |
| Вх. ток макс. | 60mA |
| Led power dissipation max | 70mW |
| Диап. темп. хр. | -55°C to +150°C |
| Switching times saturated | Время спада: 14μs; Время нарастания: 3μs; Время включения: 4.2μs (IF=10mA, VCC=5V, RL=1kΩ); Время выключения: 23μs |
| Collector peak current max | 100mA |
| Индекс трекингостойкости | 175, insulation group IIIa |
| Коэф. передачи макс. | 200% |
| Мин. коэфф. передачи тока | 100% |
| Fall time saturated typical | 14μs |
| Input forward surge current | 2.5A (≤10μs) |
| Input led power dissipation | 70mW |
| Диап. раб. темп. | -55°C to +110°C |
| Rise time saturated typical | 3μs |
| Coupling capacitance typical | 0.4pF |
| Макс. ток коллектора | 50mA |
| Макс. рассеиваемая мощность | 150mW |
| Макс. напр. К-Э | 70V |
| Current transfer ratio at 1mA | 34% to 70% at IF=1mA, VCE=5V |
| Макс. Uэк | 7V |
| Output collector peak current | 100mA (t_p/T=0.5, t_p≤10ms) |
| Output peak collector current | 100mA (tp/T=0.5, tp≤10ms) |
| Switching times non saturated | Время спада: 2μs; Время нарастания: 2μs; Время включения: 3μs (IF=10mA, VCC=5V, RL=75Ω); Время выключения: 2.3μs |
| Current transfer ratio at 10mA | 100% to 200% at IF=10mA, VCE=5V |
| Turn on time saturated typical | 4.2μs |
| Creepage and clearance distance | >8.0mm |
| Turn off time saturated typical | 23μs |
| Output collector emitter voltage | 70V |
| Output emitter collector voltage | 7V |
| Collector emitter leakage current | 5nA to 100nA (VCE=10V) |
| Current transfer ratio at 1ma max | 70% |
| Current transfer ratio at 1ma min | 34% |
| Количество каналов | 1 |
| Напряжение насыщения коллектор-эмиттер | 0.25V typ, 0.4V max (IF=10mA) |
| Output collector emitter capacitance | 5.2pF at 5V, 1MHz |
| Collector emitter capacitance typical | 5.2pF |
| Collector emitter leakage current max | 100nA |
| Tested withstanding isolation voltage | 5300V RMS (UL1577, 1 s) |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Output collector emitter leakage current | 5nA typ, 100nA max at 10V |
| Collector emitter saturation voltage typical | 0.25V |
| Maximum rated withstanding isolation voltage | 4470V RMS |
| Коэффициент передачи тока CTR,%, макс. | 200 |
| Максимальное выходное коммутируемое напряжение Uвых.ком.макс.,В | 70 |
