Инфракрасный светодиод smd 3х2,65мм 940нм 90мВт/стерадиан при 70мА прозрачный 9° боковой
У поставщика
Производительams-Osram
У поставщиков
6 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,35 |
| от 27 | 41,37 |
| от 54 | 40,03 |
| от 108 | 38,19 |
| от 216 | 36,16 |
Описание

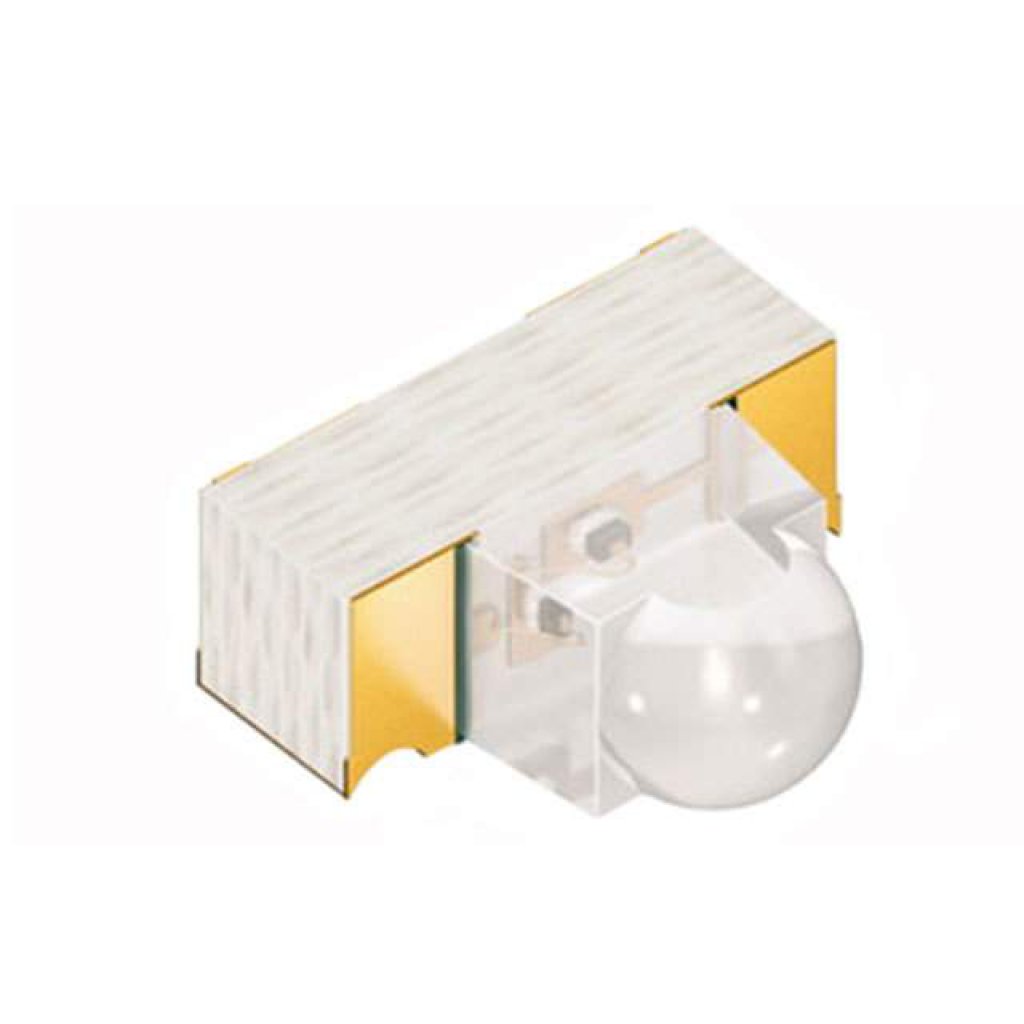

Инфракрасный светодиод SFH 4045N от AMS-OSRAM выполнен в миниатюрном SMD-корпусе 3x2,65 мм. Излучает на длине волны 940 нм с силой света 90 мВт/стерадиан при токе 70 мА, оснащён прозрачной линзой с узким углом 9° и боковым выводом. Применяется в системах оптической связи, датчиках приближения и пультах дистанционного управления.
Технические характеристики
| Тип | Infrared LED |
| Корпус | Chip LED Lens, clear epoxy, SMT Sidelooker |
| Тип монтажа | SMD |
| Компонент | SFH 4045N |
| Уровень MSL | 3 |
| Размеры | 3 x 2.65 mm |
| Half angle | 9° |
| Описание | High Power Infrared Emitter (940 nm) |
| Тип. время спада | 12ns |
| Код заказа | Q65111A3903 |
| Тип. время нарастания | 12ns |
| Пиковая длина волны | 950nm |
| Reel dimensions | 180mm |
| Active chip area | 0.2 x 0.2 mm |
| Brightness groups | U: 45...71mW/sr; V: 71...112mW/sr; AW: 112...180mW/sr |
| Approximate weight | 14.0mg |
| Reel pieces per pu | 2000 |
| Centroid wavelength | 940nm |
| Макс. прямой ток | 70mA |
| Макс. прямое напряжение | 1.75V |
| Типовое прямое напряжение | 1.5V |
| Макс. обратный ток | 10µA |
| Reverse current typ | 0.01µA |
| Макс. обратное напряжение | 5V |
| Макс. потребление | 140mW |
| Radiant intensity typ | 90mW/sr |
| Total radiant flux typ | 40mW |
| Radiant intensity range | 45...180mW/sr |
| Spectral bandwidth fwhm | 42nm |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Esd withstand voltage max | 2kV |
| Forward voltage 700mA typ | 2.8V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Forward current pulsed max | 0.7A |
| Radiant intensity 700mA typ | 540mW/sr |
| Описание (англ.) | CHIPLED Lens infrared LED 940nm SMT sidelooker |
| Temperature coefficient voltage | -1.3mV/K |
| Temperature coefficient brightness | -0.5%/K |
| Temperature coefficient wavelength | 0.3nm/K |
| Thermal resistance junction solder max | 360K/W |
| Thermal resistance junction ambient max | 540K/W |
