NPN кремниевый фототранзистор 3мм/730-1120нм/ Ipce=0.4-5mA/ ± 20/12°
У поставщика
Производительams-Osram
У поставщиков
3 308 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:3 308 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,24 |
| от 95 | 33,35 |
| от 189 | 31,06 |
| от 378 | 29,07 |
| от 755 | 27,74 |
Описание

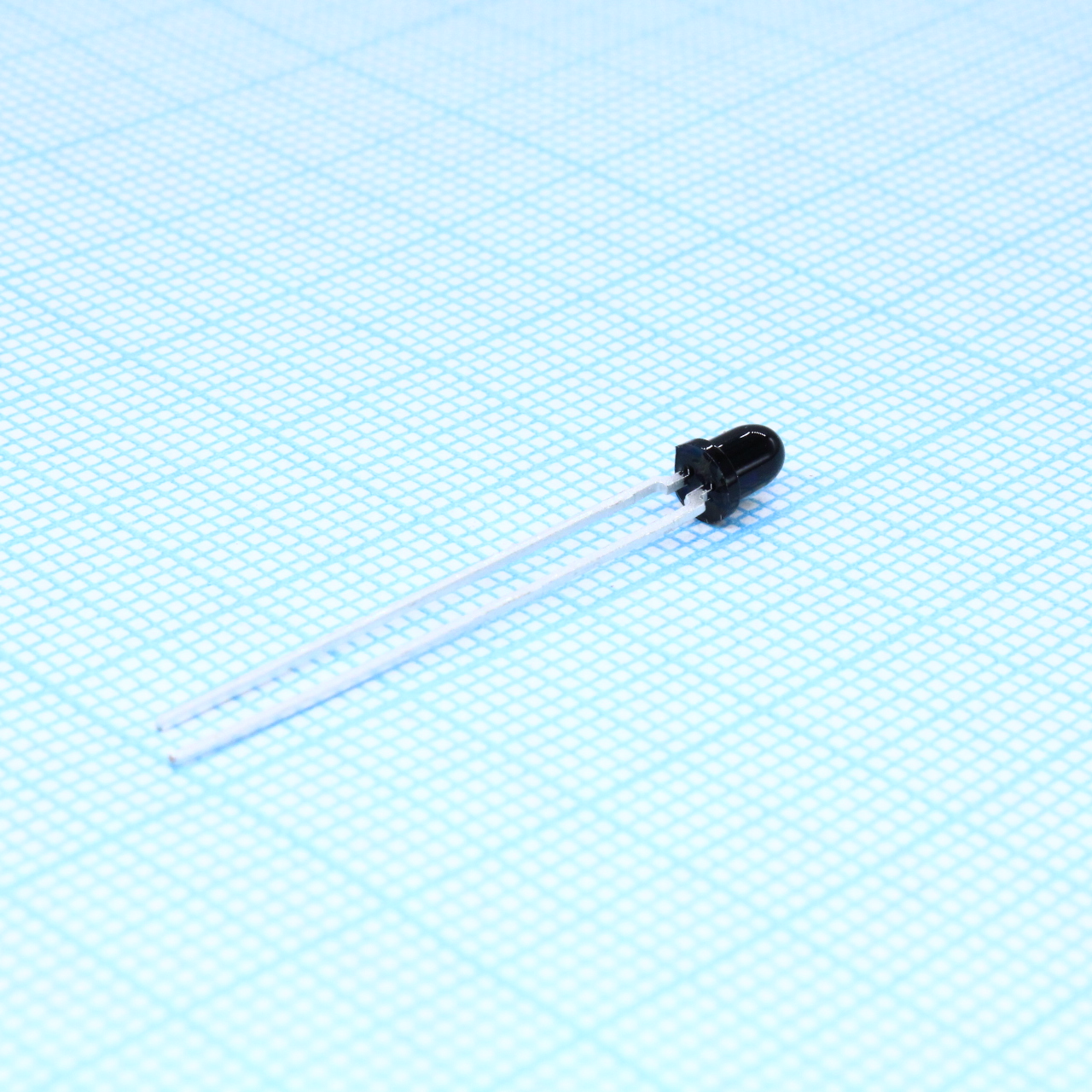

NPN кремниевый фототранзистор от AMS-OSRAM в корпусе T1 (3 мм). Работает в диапазоне длин волн 730–1120 нм с током коллектора 0,4–5 мА и углом обзора ±20°. Применяется в инфракрасных датчиках, детекторах и системах промышленной автоматики.
Технические характеристики
| Тип | NPN Phototransistor |
| Корпус | T1 (3mm) |
| Тип монтажа | THT |
| Chip area | 0.45 x 0.45 mm |
| Компонент | SFH 309 FA |
| Без свинца | Да |
| Кол-во выводов | 2 |
| Размеры | 3.9 x 4.5 x 6.3 mm |
| Half angle | ±12° |
| Ёмкость | 5.0pF |
| Описание | NPN Silicon Phototransistor, 3mm plastic package, 730-1120nm |
| Dark current | 1nA (max 200nA) |
| Ordering codes | SFH 309 FA: Q62702-P0941; SFH 309 FA-4: Q62702-P0178; SFH 309 FA-5: Q62702-P0180; SFH 309 FA-3/4: Q62702-P3590; SFH 309 FA-4/5: Q62702-P3591; SFH 309 FA-5/6: Q62702-P5199 |
| Rise fall time | 5-9µs |
| Соотв. RoHS | Да |
| Spectral range | 730-1120nm |
| Ток коллектора | 15mA |
| Photocurrent range | 0.4-5mA |
| Тепловое сопротивление | 450 K/W |
| Photocurrent group 3 | 0.4-0.8mA |
| Photocurrent group 4 | 0.63-1.25mA |
| Photocurrent group 5 | 1.0-2.0mA |
| Photocurrent group 6 | 1.6-3.2mA |
| Photocurrent group 7 | 2.5-5.0mA |
| Примечание | Q62702-P0941 |
| Distance chip to case | 2.4-2.8mm |
| Radiant sensitive area | 0.038mm² |
| Collector surge current | 75mA |
| Общая рассеиваемая мощность | 165mW |
| Тип упаковки | Bulk (россыпь) |
| Напряжение коллектор-эмиттер | 35V |
| Диап. темп. хр. | -40 to +100 °C |
| Wavelength max sensitivity | 900nm |
| Диап. раб. темп. | -40 to +100 °C |
| Описание (англ.) | Phototransistor IR Chip Silicon 900nm 2-Pin T-1 |
| Напряжение насыщения коллектор-эмиттер | 200mV |
