NPN кремниевый фототранзистор 3мм/380-1150нм/ Ipce=1.6-3.2mA/ ± 20/12°
У поставщика
Производительams-Osram
У поставщиков
606 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:606 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,03 |
| от 45 | 14,29 |
| от 89 | 13,34 |
| от 178 | 12,20 |
| от 355 | 11,17 |
Описание

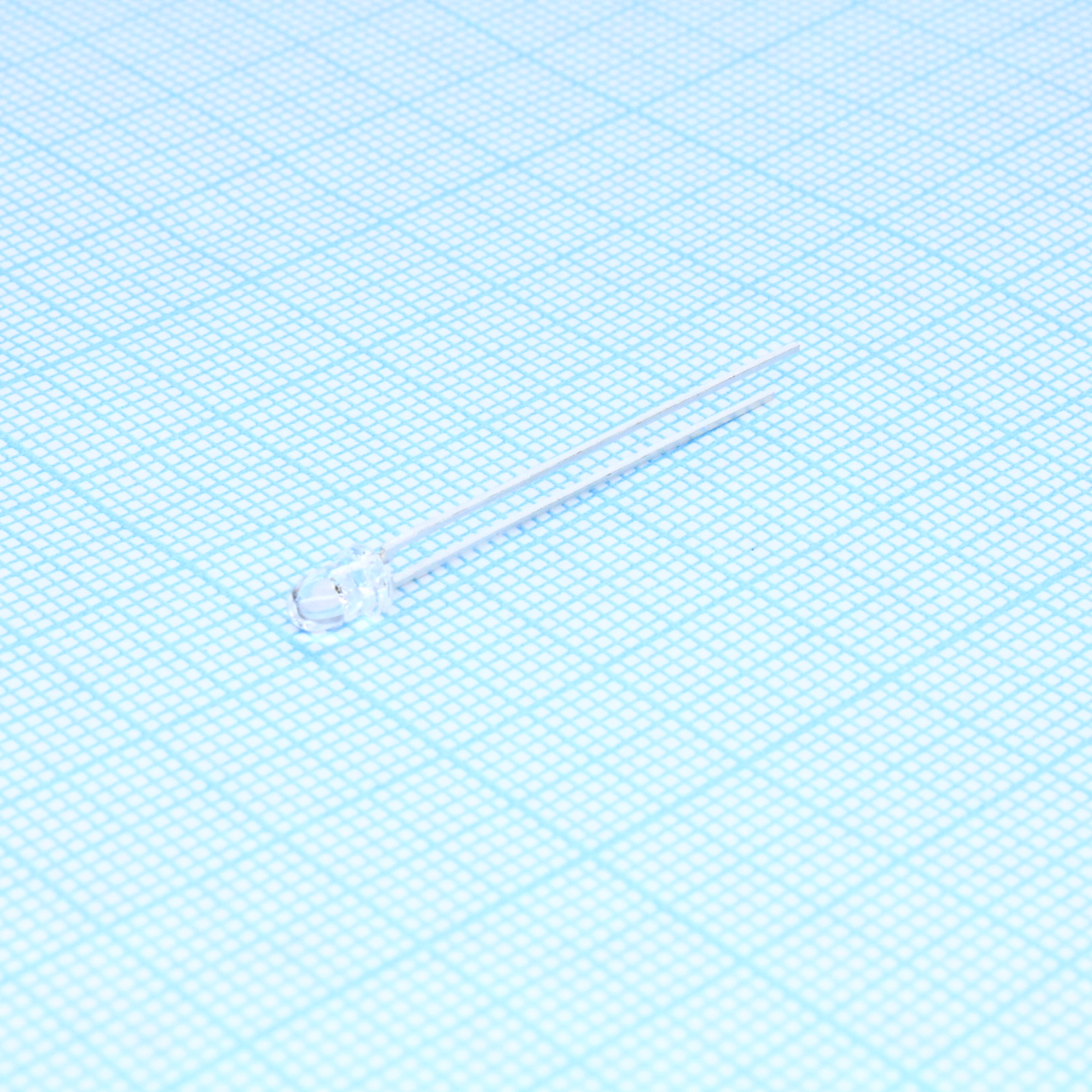

SFH 309-5 — это NPN кремниевый фототранзистор от AMS-OSRAM. Компонент выполнен в стандартном корпусе T1 (3 мм) и чувствителен к свету в диапазоне 380–1150 нм с пиком на 860 нм. Угол обзора составляет ±20°, а выходной ток — от 1.6 до 3.2 мА. Подходит для детекции света в промышленной автоматике и бытовой электронике.
Технические характеристики
| Дата | 2016-01-04 |
| Вес | 0.2g |
| Корпус | T1 (3mm) |
| Версия | 1.3 |
| Тип монтажа | THT |
| Chip area | 0.45x0.45mm |
| Компонент | SFH 309-5 |
| Размеры | 3.9x4.5mm |
| Half angle | ±12° |
| Ёмкость | 5pF |
| Описание | Silicon NPN Phototransistor |
| Код заказа | Q62702P0999 |
| Rise fall time | 8µs |
| Spectral range | 380-1150nm |
| Dark current max | 50nA |
| Dark current typ | 1nA |
| Photocurrent max | 3200µA |
| Photocurrent min | 1600µA |
| Photocurrent typ | 7200µA |
| Ток коллектора | 15mA |
| Тепловое сопротивление | 450K/W |
| Темп. хранения | -40 to 100°C |
| Примечание | Q62702-P999 |
| Напряжение ЭСР | 2000V |
| Раб. температура | -40 to 100°C |
| Radiant sensitive area | 0.038mm2 |
| Collector surge current | 75mA |
| Общая рассеиваемая мощность | 165mW |
| Тип упаковки | Bulk (россыпь) |
| Напряжение коллектор-эмиттер | 35V |
| Wavelength max sensitivity | 860nm |
| Описание (англ.) | Phototransistor Chip Silicon 860nm 2-Pin T-1 |
| Напряжение насыщения коллектор-эмиттер | 200mV |
