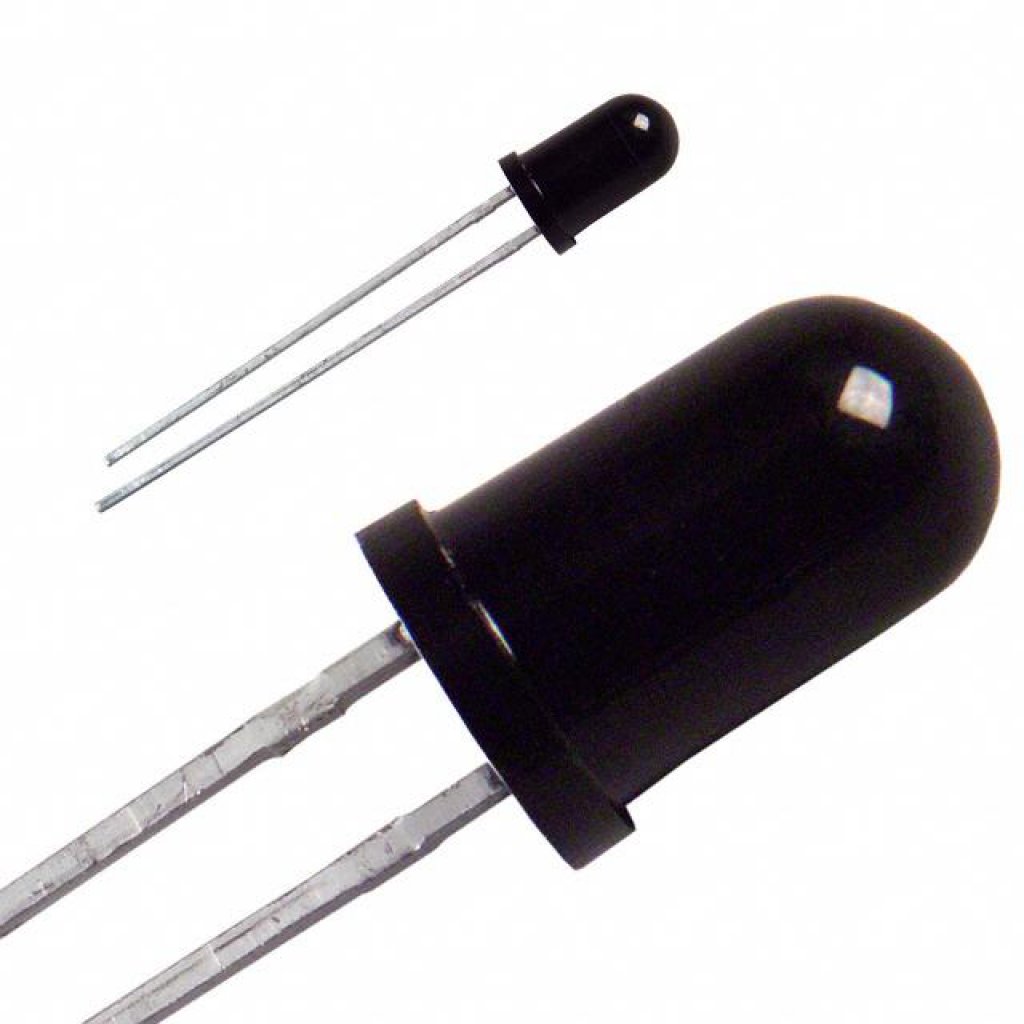

Фотодиод 5мм/750-1100нм/20° SFH 203 FA
У поставщика
Производительams-Osram
У поставщиков
14 348 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:14 348 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,91 |
| от 160 | 40,76 |
| от 319 | 38,64 |
| от 637 | 36,78 |
| от 2 000 | 35,54 |
Описание
Фотодиод SFH 203 FA от AMS-OSRAM — это PIN-фотодиод в стандартном корпусе T-1 3/4 (5 мм). Он чувствителен в диапазоне длин волн от 750 до 1100 нм, имеет угол обзора 20° и низкий темновой ток 1 нА. Подходит для систем дистанционного управления, оптических барьеров и детекторов в промышленной автоматике.
Технические характеристики
| Вес | 310.0mg |
| Корпус | Radial T1 3/4, 5mm LED plastic package, black epoxy |
| Тип монтажа | THT |
| Время спада | typ 5ns at V=20V, R=50Ω, λ=850nm |
| Время нарастания | typ 5ns at V=20V, R=50Ω, λ=850nm |
| Half angle | 20° |
| Solder pad | Pad 1: anode |
| Ёмкость | typ 11pF at V=0V, f=1MHz, E=0 |
| Описание | Silicon PIN Photodiode, Radial T1 3/4, 5mm LED plastic package, black epoxy |
| Dark current | typ 1nA, max 5nA at V=20V |
| Photocurrent | typ 50µA, min 30µA at E=1mW/cm², λ=870nm, V=5V |
| Quantum yield | typ 0.90 electrons/photon at λ=850nm |
| Название компонента | SFH 203 FA |
| Chip dimensions | 1mm x 1mm |
| Detection limit | typ 3.5e12 cm·√Hz/W |
| Прямое напряжение | typ 1.3V at I_F=100mA, E=0 |
| Package marking | Cathode |
| Пиковая длина волны | 900nm |
| Обратное напряжение | max 20V continuous, max 50V for t≤2min |
| Wavelength range | 750nm to 1100nm |
| Темп. хранения | -40°C to 100°C |
| Напряжение хол. хода | min 300mV, typ 370mV at E=0.5mW/cm², λ=870nm |
| Spectral sensitivity | typ 0.62 A/W |
| Напряжение ЭСР | 2kV acc. to ANSI/ESDA/JEDEC JS-001 (HBM, Class 2) |
| Раб. температура | -40°C to 100°C |
| Ток КЗ | typ 25µA at E=0.5mW/cm², λ=870nm |
| Noise equivalent power | typ 0.029pW/√Hz at V=20V |
| Radiant sensitive area | 1.00mm² |
| Общая рассеиваемая мощность | max 150mW |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Photodiode PIN 900nm U=1,3v Ir=1nA T-1 3/4 ± 20° |
| Temperature coefficient of voltage | typ -2.6mV/K |
| Temperature coefficient of short circuit current | typ 0.1%/K at λ=870nm |
