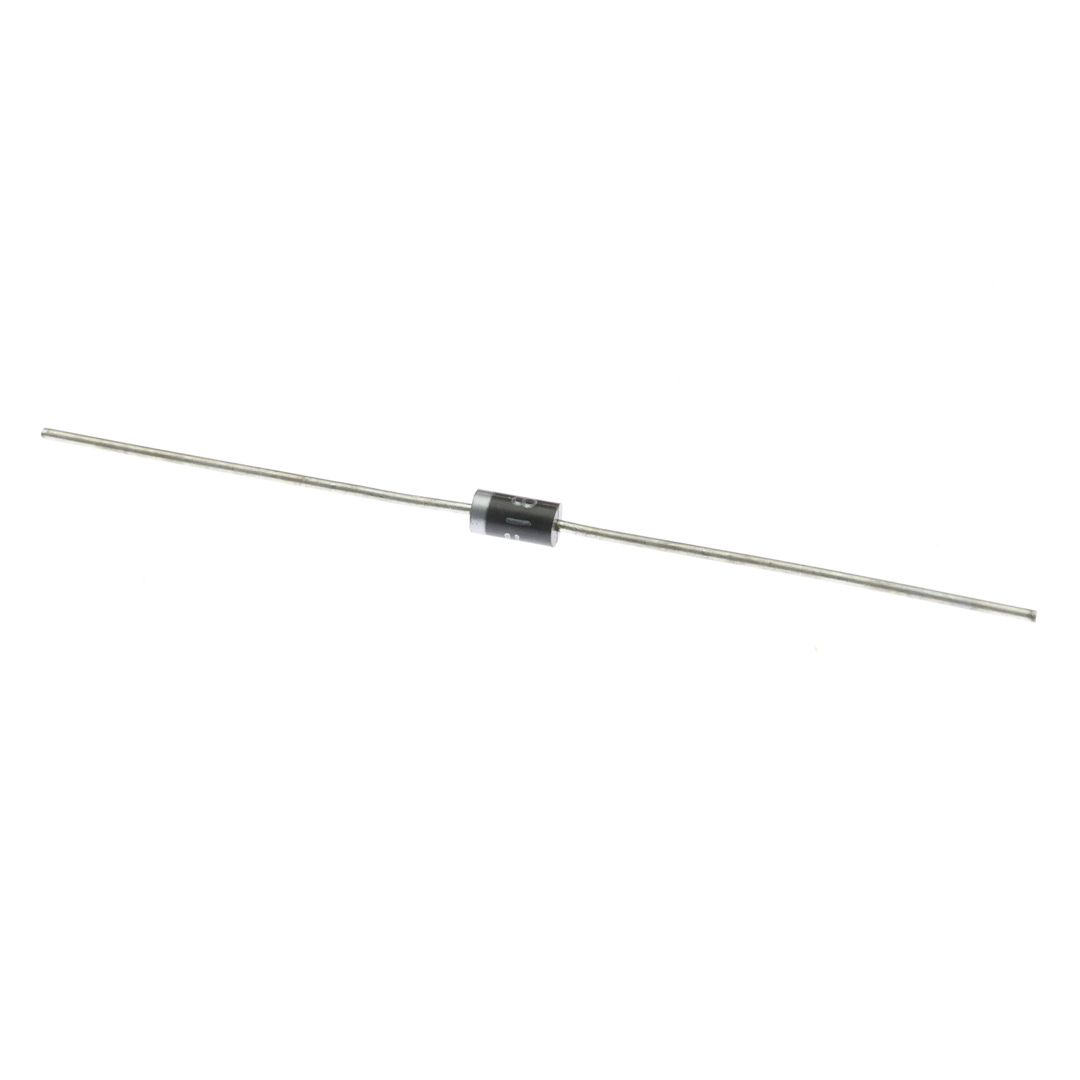

Диод SF18
В наличии
На своём складе
5 940 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,91 ₽
Сумма273,00 ₽
В наличии5 940 шт
от 300 шт
от 800 — 0,85 ₽ (−7%)
300 шт · Москва · 273,00 ₽
Описание
Быстродействующий диод SF18 от KEEN SIDE. Выпрямитель рассчитан на обратное напряжение до 600 В и прямой ток 1 А, время восстановления — всего 35 нс. Выполнен в цилиндрическом корпусе DO-41 с осевыми выводами для монтажа в отверстия. Применяется в импульсных блоках питания и высокочастотных выпрямителях.
Технические характеристики
| TRR | 35ns |
| Корпус | литой пластик |
| Тип | SF18 |
| VRRM | 600V |
| Макс. повторяющееся обратное напряжение | 600V |
| Обратное напряжение, среднеквадратичное | 420V |
| Маркировка | номер типа |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Полярность | полоса катода |
| Вес г | 0.34 |
| Обратный ток при 25°C | 5.0µA |
| Без свинца | Да |
| Клеммы | лужёные выводы, паяемые по MIL-STD-202 метод 208 |
| Макс. прямое напряжение при 1 А | 1.70V |
| Ударный ток I FSM, 8,3 мс | 30A |
| Сопротивление изоляции при 100 °C | 100µA |
| Выходной ток при Ta 55 °C | 1.0A |
| Cj при 4 В, 1 МГц | 10pF |
| Размеры мм | A: 24.5 min; B: 4.06-5.21; C: 0.60-0.80; D: 2.00-3.00 |
| Положение монтажа | любой |
| Диап. темп. хр. | -65 to +150°C |
| Рабочая температура | -65…+150 °C |
| Однофазный однополупериодный, 60 Гц | Да |
| Примечание: снижение при ёмкостной нагрузке | 20% |
| Время обратного восстановления trr, нс | 35 |
| Ёмкость перехода, пФ | 10 |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Прямое напряжение, В | 1,7 |
| Прямой ток, А | 1 |
| Ток утечки, мкА | 5 |
