Документация
Диод выпрямительный 400В 1А 35нс
У поставщика
ПроизводительDC Components
У поставщиков
3 116 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:3 073 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 268 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,58 |
| от 386 | 2,23 |
| от 771 | 1,97 |
| от 1 542 | 1,76 |
| от 2 500 | 1,62 |
Склад 12
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 100 | 5,13 |
| от 1 000 | 4,38 |
Описание

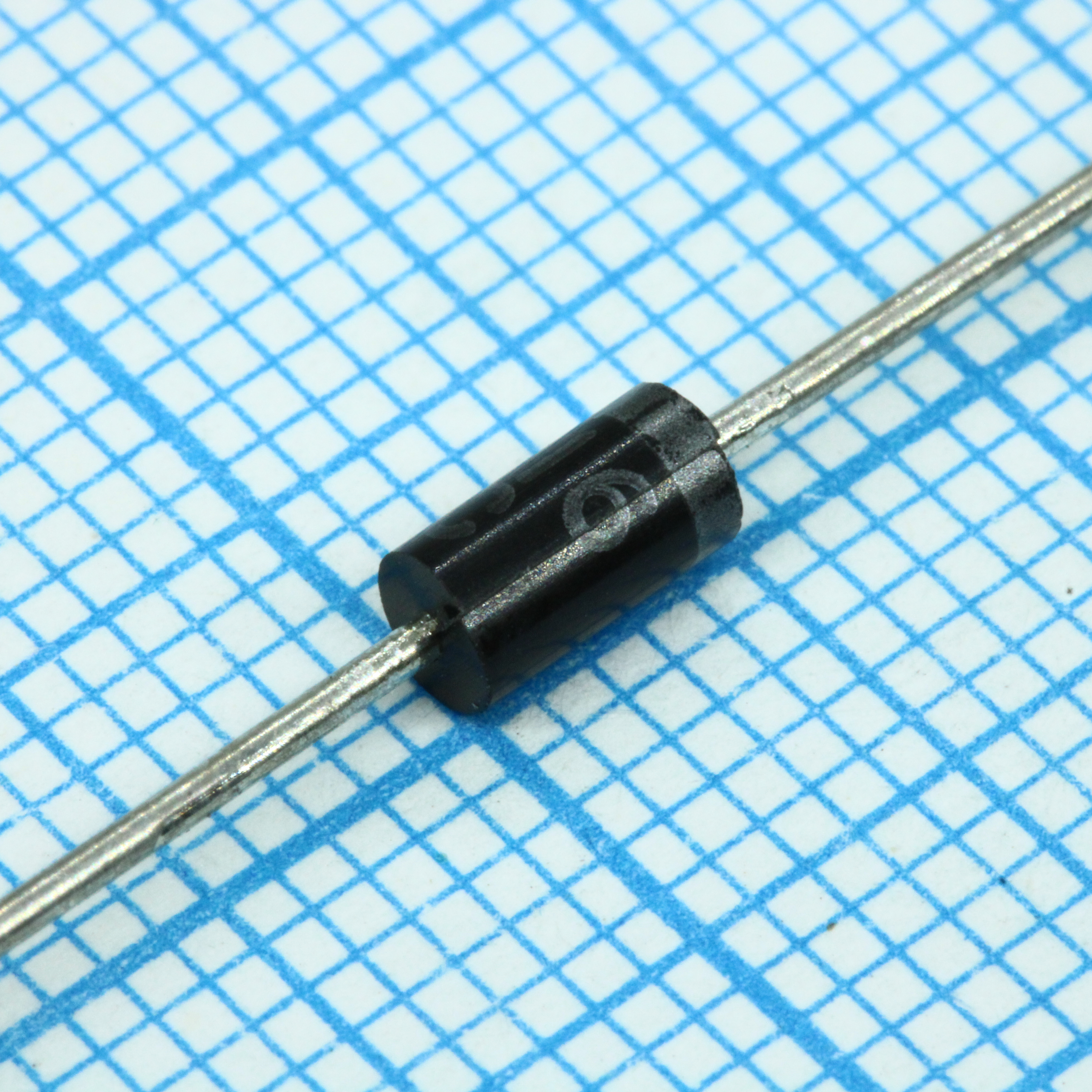

Диод выпрямительный SF16 от DC Components — высокоскоростной импульсный элемент с напряжением 400 В и током 1 А. Время обратного восстановления 35 нс обеспечивает эффективную работу в высокочастотных цепях. Применяется в импульсных источниках питания, блоках инверторов и схемах защиты от обратного напряжения.
Технические характеристики
| Корпус | Molded plastic, UL flammability 94V-O |
| Тип | Rectifier Diode |
| Примечания | For capacitive load, derate current by 20%. |
| Вес | 0.33 gram |
| Корпус | DO-41 |
| Особенности | High reliability, Low leakage, Low forward voltage, High current capability, Super fast switching speed, High surge capability, Good for switching mode circuit |
| Тип монтажа | THT |
| Размеры | Длина корпуса: 5.2mm; Диаметр корпуса: 2.7mm; Диаметр вывода: 0.7mm to 0.9mm; Overall length min: 25.4mm |
| Описание | Glass Passivated Super Fast Rectifier |
| Покрытие выводов | MIL-STD-202E method 208C |
| Артикул | SF16 |
| Корпус | DO-41 |
| Материал корпуса | Molded plastic, UL flammability 94V-0 |
| Прямое напряжение | 1.25V at 1.0A DC |
| Макс. среднекв. напряжение | 280V |
| Положение монтажа | Any |
| Макс. прямое напряжение | 1.25V |
| Макс. RMS напряжение | 280V |
| Емкость перехода | 10pF |
| Время обратного восстановления | 35ns |
| Обратный ток при 25°C | 5.0uA |
| Средний прямой ток | 1.0A |
| Макс. DC блокирующее напряжение | 400V |
| Reverse current at 150C | 50uA |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диап. темп. хр. | -65 to +150°C |
| Capacitance test condition | 1MHz, 4V reverse |
| Диапазон темп. перехода | -65 to +150°C |
| Имп. прямой ток | 30A |
| Макс. DC блокирующее напряжение | 400V |
| Описание (англ.) | Super Fast Diode 400V 1A DO41 |
| Условия измерения прямого напряжения | 1.0A DC |
| Maximum average forward current | 1.0A at TA=55°C, single phase half wave 60Hz, resistive or inductive load; derate 20% for capacitive load |
| Reverse recovery test condition | IF=0.5A, IR=-1.0A, IRR=-0.25A |
| Maximum dc reverse current at 25c | 5.0µA |
| Max recurrent peak reverse voltage | 400V |
| Maximum dc reverse current at 150c | 50µA |
| Maximum operating temperature junction | 150°C |
| Maximum recurrent peak reverse voltage | 400V |
| Диапазон раб. и темп. хранения | -65°C to +150°C |
