Настольный 2-х канальный осциллограф 200 МГц
У поставщика
ПроизводительOWON
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42 625,13 |
| от 2 | 41 978,35 |
| от 3 | 41 606,99 |
| от 4 | 41 377,56 |
| от 5 | 41 191,78 |
Описание
Настольный 2-канальный осциллограф OWON SDS1202 с полосой пропускания 200 МГц. Оснащён цветным ЖК-дисплеем и частотой дискретизации до 1 ГВыб/с. Подходит для точного измерения и анализа сигналов в ремонте, лабораторных работах и промышленной электронике.
Технические характеристики
| Предохранитель | 2A/250V, T class |
| Модель | SDS1202 |
| Серия | SDS1000 |
| Вес | 1.10kg |
| Каналы | 2 |
| Полоса пропускания | 200MHz |
| Время нарастания | ≤1.7ns |
| Размеры | 301 x 152 x 70 mm |
| Интерфейсы | USB host, USB device |
| Video sync | NTSC, PAL, SECAM |

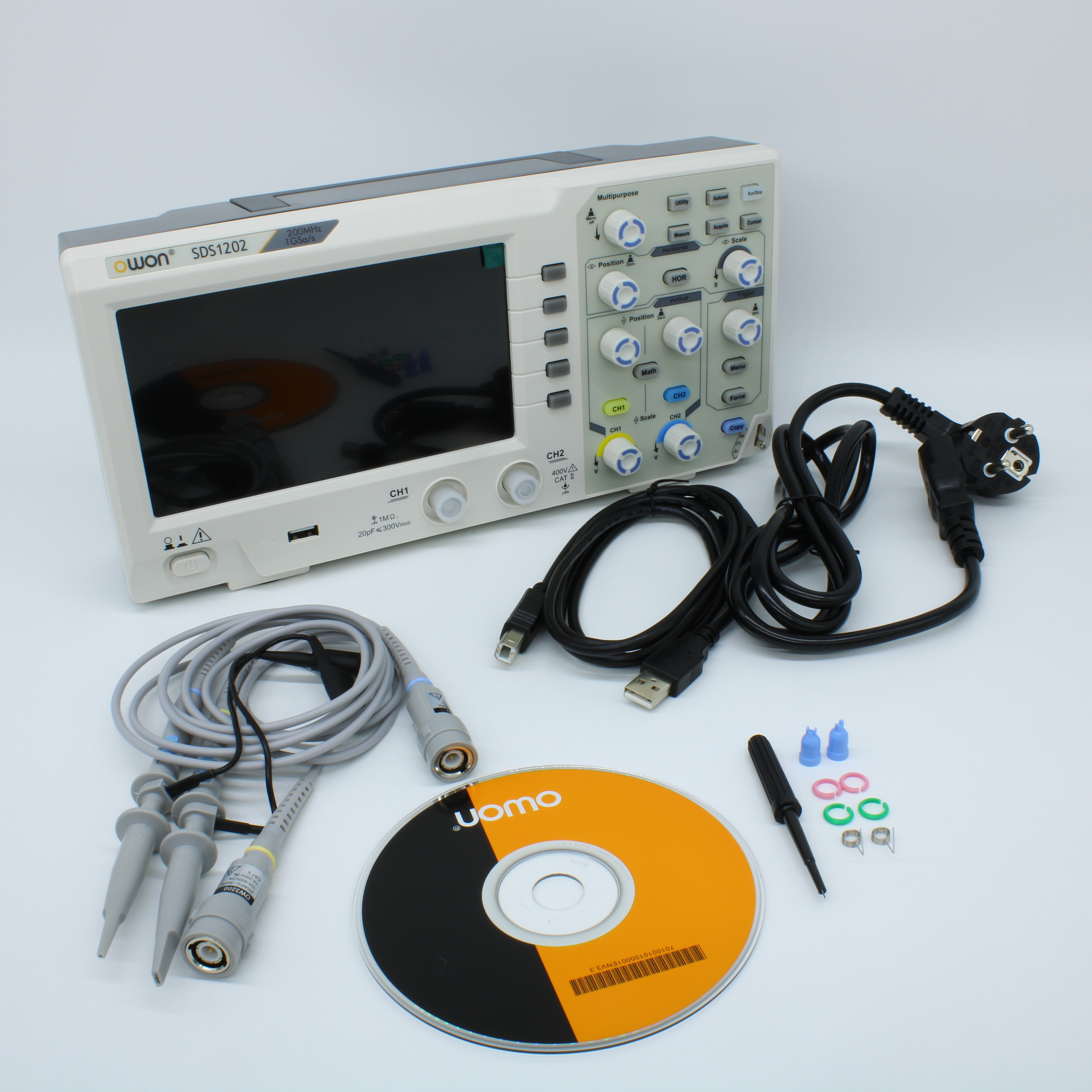

| Аксессуары | power cord, software disc, manual, USB cable, 2 probes, screwdriver |
| Dc accuracy | ±(3% of reading + 0.05 div) for △V (average ≥16) |
| Описание | Настольный 2-х канальный осциллограф 200 МГц |
| Sample rate | 1GHz |
| Sweep modes | auto, wait, single |
| Применение | education, electronics training, electronics manufacturing, electrical device design, automotive electronics |
| Display size | 7in (17.78cm) |
| Тип дисплея | color TFT LCD |
| Power supply | 100V - 240V AC, 50/60Hz, CAT II |
| Record depth | 10K |
| Trigger level | ±5 divisions from screen center |
| Trigger types | edge, video |
| Display colors | 65536 |
| Input coupling | DC, AC, GND |
| Math functions | add, subtract, multiply, divide, invert, FFT |
| Menu languages | Russian, English, German, French, Italian, Spanish, Japanese, Chinese |
| Vertical scale | 5mV/div - 5V/div (input) |
| Входное сопротивление | 1MΩ ±2%, in parallel with 20pF ±5pF |
| Dc gain accuracy | ±3% |
| Horizontal scale | 2ns/div - 1000s/div, step 1-2-5 |
| Waveform storage | 16 |
| Frequency counter | single channel, 6-digit |
| Low freq response | ≥10Hz (input, AC coupling, -3dB) |
| Макс. входное напряжение | 400V (peak-peak) (DC + AC, peak-peak) |
| Потребляемая мощн. | <15W |
| Probe attenuation | 1X, 10X, 100X, 1000X |
| Display resolution | 800x480 pixels |
| Cursor measurements | △V, △T between cursors |
| Vertical resolution | 8 bits (2 channels simultaneously) |
| Sample rate accuracy | ±100ppm |
| Automatic measurements | Vpp, Vamp, Vavg, Vrms, Vmax, Vmin, Vhigh, Vlow, frequency, period, rise time, fall time, pulse width, overshoot, positive pulse width, negative pulse width, rise delay, fall delay, positive duty cycle, negative duty cycle, area |
| Time interval accuracy | ±(1 time interval + 100ppm x reading + 0.6ns) single; ±(1 time interval + 100ppm x reading + 0.4ns) average >16 |
| Waveform interpolation | sin(x)/x |
| Тип упаковки | Штучный товар |
| Lissajous phase difference | ±3 degrees |
