Настольный 2-х канальный осциллограф 20 МГц
У поставщика
ПроизводительOWON
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30 773,30 |
| от 2 | 30 290,13 |
| от 3 | 30 012,70 |
| от 4 | 29 841,33 |
| от 5 | 29 702,53 |
Описание

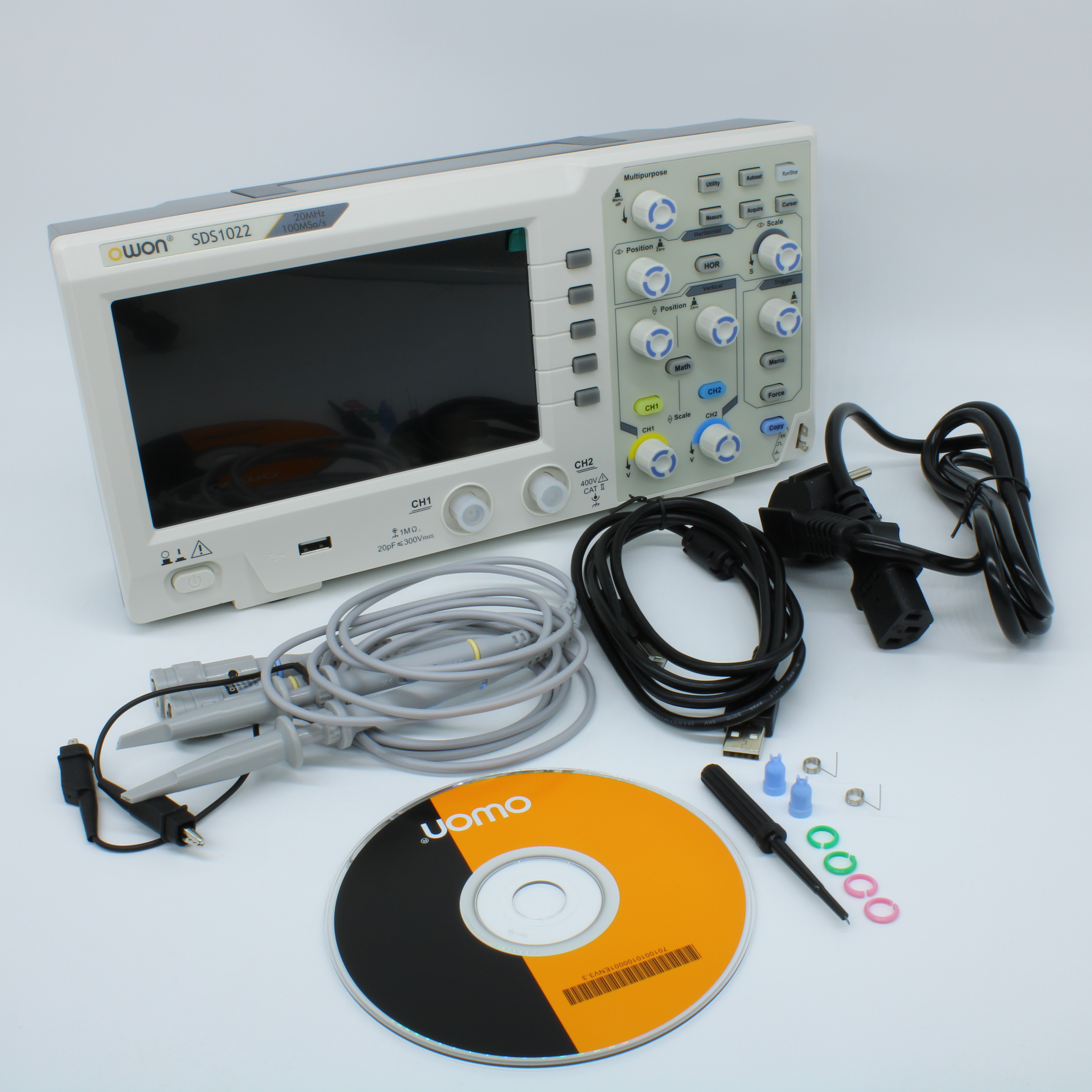

Настольный 2-канальный осциллограф OWON SDS1022 с полосой пропускания 20 МГц. Оснащён цветным ЖК-дисплеем и частотой дискретизации до 500 Мвыб/с. Подходит для ремонта и отладки аналоговых и цифровых схем в сервисных центрах и лабораториях.
Технические характеристики
| Предохранитель | 2A/250V, T class |
| Вес | 1.10 kg |
| Cursors | ΔV, ΔT |
| Каналы | 2 |
| Language | Russian, English, German, French, Italian, Spanish, Japanese, Chinese |
| Полоса пропускания | 20MHz |
| Интерфейс | USB host, USB device |
| Время нарастания | ≤17.5ns |
| Размеры | 301 x 152 x 70 mm |
| Sample rate | 100MSa/s |
| Display size | 7 inch (17.78 cm) TFT LCD |
| Power supply | 100V - 240V AC, 50/60Hz, CAT II |
| Record length | 10K points |
| Trigger types | edge, video |
| Input coupling | DC, AC, GND |
| Math functions | add, subtract, multiply, divide, invert, FFT |
| Trigger source | CH1, CH2 |
| Входное сопротивление | 1MΩ ±2% |
| Video standards | NTSC, PAL, SECAM |
| Dc gain accuracy | ±3% |
| Frequency counter | single-channel, 6-digit |
| Вх. емкость | 20pF±5pF |
| Макс. входное напряжение | 400V pk-pk (DC+AC pk-pk) |
| Потребляемая мощн. | <15W |
| Probe attenuation | 1X, 10X, 100X, 1000X |
| Storage waveforms | 16 |
| Timebase accuracy | ±100ppm |
| Display resolution | 800 x 480 pixels, 65536 colors |
| Dc average accuracy | ±(3% of reading + 0.05 division) for ΔV when averaging ≥16 |
| Trigger sensitivity | ±5 divisions from center |
| Vertical resolution | 8 bits |
| Vertical sensitivity | 5mV/div to 5V/div |
| Automatic measurements | Vpp, Vamp, Vavg, Vrms, Vmax, Vmin, Vhigh, Vlow, frequency, period, rise time, fall time, pulse width, overshoot, positive pulse width, negative pulse width, rising delay, falling delay, positive duty cycle, negative duty cycle, area |
| Horizontal scale range | 5ns/div - 1000s/div, step 1-2-5 |
| Time interval accuracy | ±(1 interval + 100ppm x reading + 0.6ns) single shot, ±(1 interval + 100ppm x reading + 0.4ns) averaging >16 |
| Waveform interpolation | sin(x)/x |
| Xy mode phase accuracy | ±3 degrees |
| Тип упаковки | Штучный товар |
| Low frequency response ac | ≥10Hz (-3dB) |
