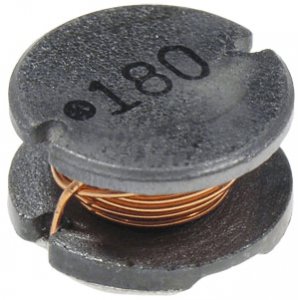

Катушка индуктивности SMD проволочная, на ферритовом сердечнике 68мкГн ±10% 1кГц 15-добротность 1.1A 220мОм
У поставщика
ПроизводительBourns
У поставщиков
5 029 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:5 029 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,00 |
| от 91 | 35,02 |
| от 181 | 32,64 |
| от 362 | 30,58 |
| от 800 | 29,19 |
Описание
Катушка индуктивности SMD от Bourns на ферритовом сердечнике. Номиналом 68 мкГн с допуском ±10%, рассчитана на ток до 1.1 А при сопротивлении 220 мОм. Выполнена в компактном корпусе 9.8×5.8 мм. Подходит для фильтрации питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Высота | 5.8mm max |
| Серия | SDR1006 |
| Корпус | SMD 9.8*5.8 |
| Диаметр | 9.8mm max |
| Тип монтажа | SMD |
| Упаковка | 800 pcs per reel |
| Индуктивность | 68µH |
| Артикул | SDR1006-680KL |
| Q factor min | 15 |
| Материал основания | DAP |
| Материал сердечника | Ferrite DR core |
| Материал провода | Enameled copper wire |
| Тип компонента | SMD Power Inductor |
| Соотв. RoHS | Да |
| Тестовая частота | 2.52MHz |
| Сопротивление DC макс. | 0.22Ω |
| Rated current rms | 1.1A |
| Материал клеммы | Ag/Ni/Sn |
| Ток насыщения | 2.0A |
| Допуск индуктивности | ±10% |
| Примечание | 68uH 1.1A |
| Inductance drop at isat | 10% typ. |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 7.0MHz |
| Описание (англ.) | Indr Power Wirewound 68uH 10% 1KHz 15Q-Factor Ferrite 1.1A 220mOhm DCR |
| Temperature rise at rated current | 40°C max |
