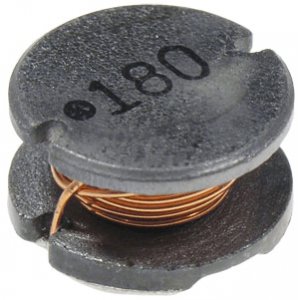

Дроссели SDR1006-471KL
У поставщика
ПроизводительBourns
КатегорияДроссели SMD
У поставщиков
2 098 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 248 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,42 |
| от 96 | 36,28 |
| от 192 | 33,79 |
| от 383 | 31,61 |
| от 800 | 30,14 |
Склад 39
В наличии:740 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,65 |
| от 69 | 52,86 |
| от 116 | 50,16 |
| от 192 | 48,02 |
| от 319 | 46,41 |
Склад 12
В наличии:110 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,58 |
| от 20 | 38,92 |
| от 200 | 31,51 |
Описание
Дроссель SDR1006-471KL производства Bourns представляет собой высокочастотный силовой компонент с индуктивностью 470 мкГн. Выполнен в экранированном корпусе типоразмера 10x10 мм, что обеспечивает низкий уровень электромагнитных помех. Предназначен для фильтрации цепей питания, преобразователей напряжения и подавления высокочастотных помех в компактных электронных устройствах.
Технические характеристики
| Тип | SMD Power Inductor |
| Мин. заряд | 12 |
| Высота | 5.8mm |
| Серия | SDR1006 |
| Корпус/типоразмер | SMD Power Inductor |
| Диаметр | 9.8mm |
| Особенности | Available in E12 series, Small design of only 9.8 mm maximum diameter, RoHS compliant |
| Тип монтажа | SMD |
| Упаковка | 800 pcs per reel |
| Допуск | 10 % |
| Индуктивность | 470 µH |
| Высота корпуса | 5.8 mm max |
| Артикул | SDR1006-471KL |
| Применение | Input/output of DC/DC converters, Power supplies for portable communications equipment, Camcorders, LCD TVs, CD players |
| Материал основания | DAP |
| Диаметр корпуса | 9.8 mm max |
| Материал сердечника | Ferrite DR core |
| Материал провода | Enameled copper wire |
| Соотв. RoHS | Да |
| Тестовая частота | 0.796 MHz |
| Нагрев | 40°C max at rated Irms |
| Сопротивление DC макс. | 1.48 Ω |
| Высота | 5.8mm max |
| Rated current rms | 0.42 A |
| Материал клеммы | Ag/Ni/Sn |
| Количество в упаковке | 800 pcs per reel |
| Rated current irms | 0.42A |
| Ток насыщения | 0.80 A |
| Диаметр | 9.8mm max |
| Макс. нагрев | 40°C at rated Irms |
| Макс. высота | 5.8 mm |
| Packaging qty per reel | 800 |
| Макс. диаметр | 9.8 mm |
| Inductance drop at isat | 10% typ |
| Saturation current isat | 0.80A |
| Rated current saturation | 0.80A |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Индуктивность | 470 мкГн |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 2.5 MHz |
| Self resonant frequency typ | 2.5 MHz |
| Rated current saturation typ | 0.80 A |
| Стойкость к теплу пайки | +260°C for 5 sec |
| Inductance drop at saturation | 10% typ |
| Temperature rise at rated rms | 40°C max |
| Temperature rise at rated current | 40°C max |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 9.8x9.8x5.8 |
| Номинальная индуктивность | 470 |
| Максимальный постоянный ток, мА | 420 |
| Сопротивление постоянному току (DCR) | 1,48 Ом |
