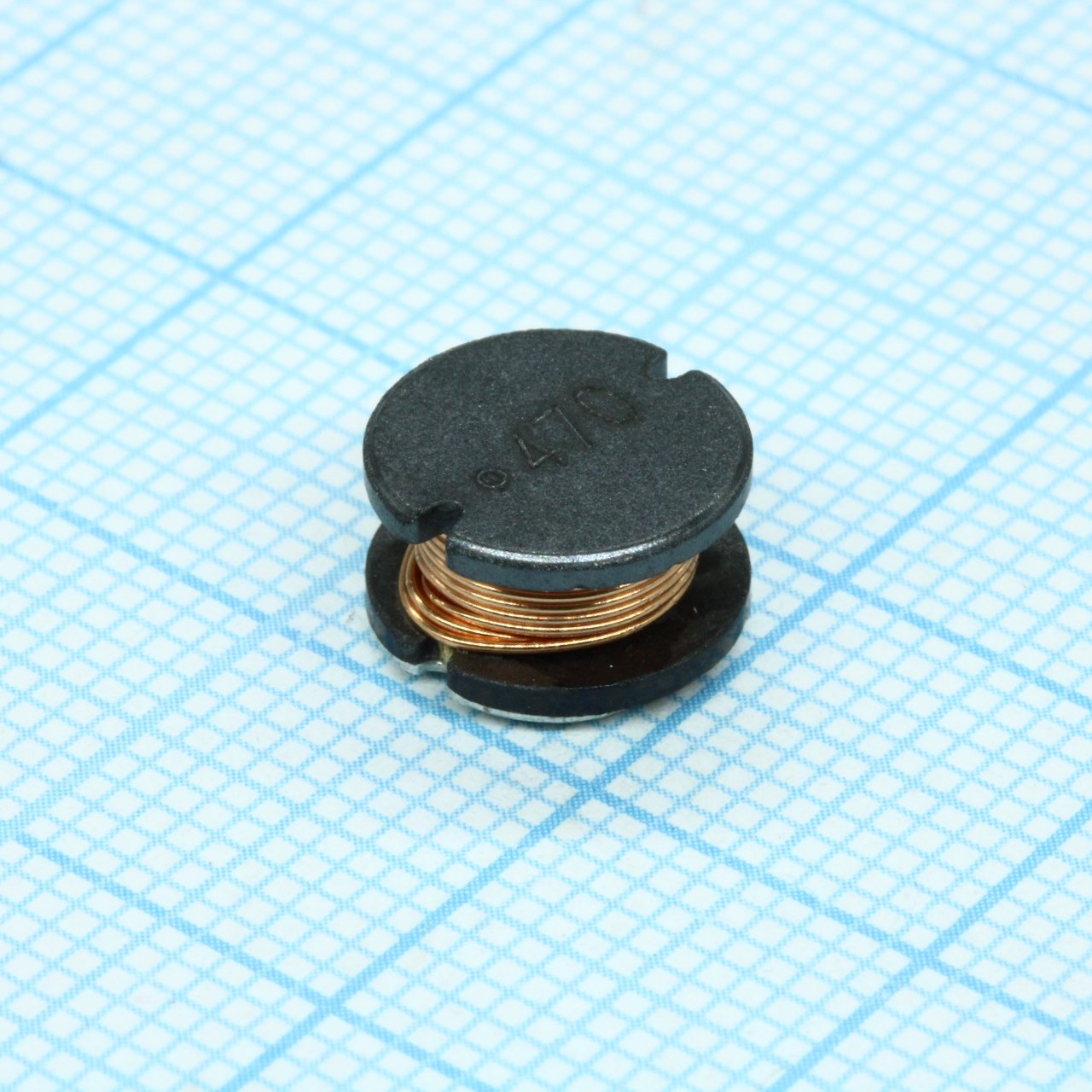

Катушка индуктивности SMD проволочная, на ферритовом сердечнике 47мкГн ±10% 1кГц 20-добротность 1.25A 170мОм
У поставщика
ПроизводительBourns
КатегорияДроссели SMD
У поставщиков
5 973 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:5 964 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,71 |
| от 100 | 33,75 |
| от 200 | 31,40 |
| от 399 | 29,35 |
| от 800 | 27,97 |
Склад 39
В наличии:9 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,06 |
| от 78 | 46,62 |
| от 130 | 44,11 |
| от 217 | 42,13 |
| от 360 | 40,64 |
Описание
Катушка индуктивности SMD от Bourns на ферритовом сердечнике. Номиналом 47 мкГн с допуском ±10%, рассчитана на ток до 1.25 А при сопротивлении 170 мОм. Выполнена в компактном корпусе 9.8×5.8 мм. Применяется в импульсных источниках питания и DC/DC-преобразователях.
Технические характеристики
| Мин. заряд | 20 |
| Серия | SDR1006 |
| Корпус/типоразмер | 9.8×5.8 |
| Тип монтажа | SMD |
| Упаковка | 800 pcs. per reel |
| Размеры | 9.8mm x 5.8mm |
| Макс. высота | 5.8mm |
| Индуктивность | 47µH |
| Артикул | SDR1006-470KL |
| Макс. диаметр | 9.8mm |
| Материал основания | DAP |
| Материал сердечника | Ferrite DR core |
| Материал провода | Enameled copper wire |
| Соотв. RoHS | Да |
| Тестовая частота | 1kHz |
| Q test frequency | 2.52MHz |
| Нагрев | 40°C max at rated Irms |
| Сопротивление DC макс. | 0.17Ω |
| Материал клеммы | Ag/Ni/Sn |
| Rated current irms | 1.25A |
| Темп. хранения | -40°C to +125°C |
| Допуск индуктивности | ±10% |
| Примечание | 47uH 1.25A |
| Раб. температура | -40°C to +125°C |
| Saturation current isat | 2.30A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Уровень чувствительности к влаге | 1 |
| Стойкость к теплу пайки | +260°C for 5 sec |
| Описание (англ.) | Inductor Power Wirewound 47uH 10% 1KHz 20Q-Factor Ferrite 1.25A 170mOhm DCR T/R |
