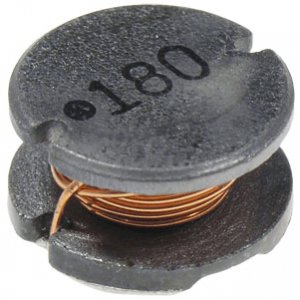

Дроссели SDR1006-271KL
У поставщика
ПроизводительBourns
КатегорияДроссели SMD
У поставщиков
11 071 шт.
Норм. уп.: 800
Цены поставщиков
Склад 39
В наличии:6 976 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,48 |
Склад 13
В наличии:4 095 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,47 |
| от 87 | 36,40 |
| от 173 | 33,96 |
| от 346 | 31,84 |
| от 800 | 30,42 |
Описание
Дроссель SDR1006-271KL производства Bourns представляет собой высокочастотный силовой компонент с индуктивностью 270 мкГн. Выполнен в экранированном корпусе типоразмера SDR1006, что обеспечивает низкий уровень электромагнитных помех. Применяется в цепях фильтрации питания и преобразователях напряжения для компактных электронных устройств.
Технические характеристики
| Тип | SMD Power Inductor |
| Мин. заряд | 12 |
| Серия | SDR1006 |
| Тип монтажа | SMD |
| Упаковка | Tape and reel, 800 pcs per reel |
| Допуск | 10 % |
| Индуктивность | 270 µH |
| Артикул | SDR1006-271KL |
| Применение | Input/output of DC/DC converters; power supplies for portable communications, camcorders, LCD TVs, CD players |
| Корпус/типоразмер | SDR1006 |
| Материал основания | DAP |
| Материал сердечника | Ferrite DR core |
| Материал провода | Enameled copper wire |
| Соотв. RoHS | Да |
| Тестовая частота | 0.796 MHz |
| Сопротивление DC макс. | 0.97 Ω |
| Rated current rms | 1.00 A |
| Материал клеммы | Ag/Ni/Sn |
| Размеры упаковки | 9.8 mm x 9.8 mm x 5.8 mm max |
| Saturation current typ | 0.57 A |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Индуктивность | 270 мкГн |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 3.5 MHz |
| Сопротивление постоянному току (DCR) | 0,97 Ом |
