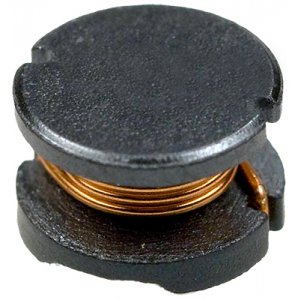

Дроссель SDR1006-102KL
У поставщика
У поставщиков
2 056 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:2 056 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,02 |
| от 41 | 48,71 |
| от 82 | 45,18 |
| от 164 | 42,54 |
| от 327 | 40,56 |
Описание
Дроссель SMD SDR1006-102KL производства Bourns. Компонент выполнен в стандартном корпусе для поверхностного монтажа и предназначен для фильтрации и подавления электромагнитных помех в цепях питания. Отличается высокой добротностью и стабильностью рабочих параметров, что позволяет использовать его в импульсных источниках питания и преобразователях напряжения.
Технические характеристики
| Мин. заряд | 30 |
| Серия | SDR1006 |
| Корпус/типоразмер | SDR1006 |
| Особенности | Available in E12 series, Small design of only 9.8 mm maximum diameter, RoHS compliant |
| Тип монтажа | SMD |
| Упаковка | 800 pcs per reel |
| Размеры | 9.8 mm max diameter; 5.8 mm max height |
| Индуктивность | 1000 µH |
| Артикул | SDR1006-102KL |
| Применение | Input/output of DC/DC converters, Power supplies for portable communications equipment, Camcorders, LCD TVs, CD players |
| Материал основания | DAP |
| Материал сердечника | Ferrite DR core |
| Материал провода | Enameled copper wire |
| Тип компонента | SMD Power Inductor |
| Irms condition | Temperature rise 40°C max. at rated Irms |
| Isat condition | Inductance drop 10% typ. at Isat |
| Соотв. RoHS | Да |
| Тестовая частота | 0.252 MHz |
| Покрытие выводов | Ag/Ni/Sn |
| Сопротивление DC макс. | 3.10 Ω |
| Rated current irms | 0.23 A |
| Темп. хранения | -40°C to +125°C |
| Допуск индуктивности | ±10% |
| Примечание | 1000uH 230mA |
| Раб. температура | -40°C to +125°C |
| Saturation current isat | 0.53 A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | +260°C for 5 sec |
| Уровень чувствительности к влаге | 1 |
| Мин. частота собственного резонанса | 1.9 MHz |
| Описание (англ.) | Ind Power Wirewound; SMD; 1mH 10% 1KHz 30Q-Factor 230mA T&R |
| Допуск | 10 % |
| Сопротивление постоянному току (DCR) | 3,1 Ом |
