Катушка индуктивности SMD силовая проволочная 39мкГн ±10% 1кГц 15Q-добротность феррит 1.1А 160мОм лента на катушке
У поставщика
ПроизводительBourns
У поставщиков
1 067 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 067 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,57 |
| от 27 | 34,67 |
| от 54 | 32,83 |
| от 108 | 31,35 |
| от 215 | 30,56 |
Описание

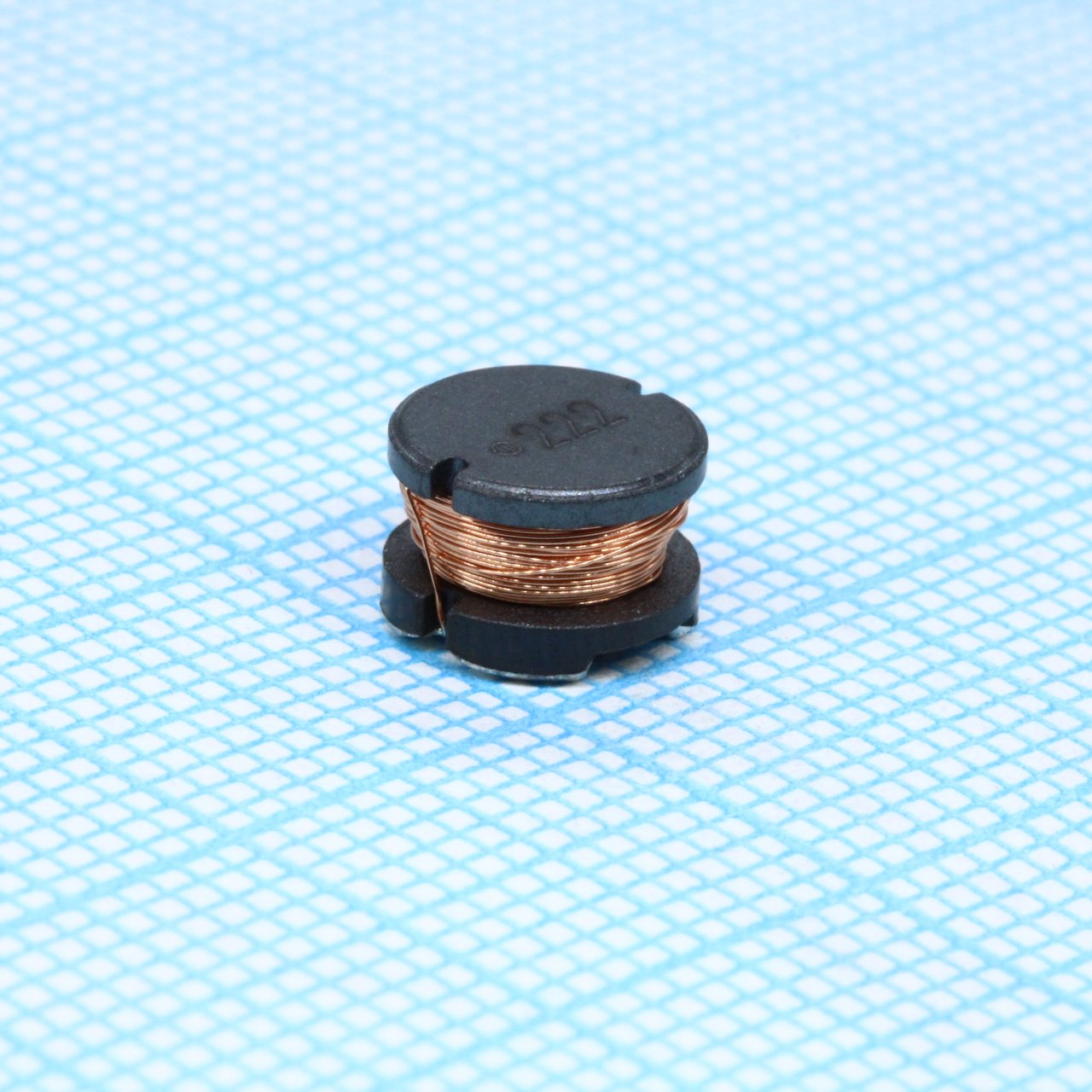

Силовая проволочная катушка индуктивности SDR0805-390KL от Bourns. Компонент рассчитан на индуктивность 39 мкГн с допуском ±10% и ток до 1.1 А, сопротивление постоянному току составляет 160 мОм. Выполнена в компактном SMD-корпусе 7.8×7.8×5.3 мм на ферритовом сердечнике. Подходит для фильтрации питания и преобразователей напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Соответствует |
| Серия | SDR0805 |
| Корпус | SMD 7.8*7.8*5.3 |
| Тип монтажа | SMD |
| Добротность | 15 min at 2.52MHz |
| Упаковка | 1000 pcs per reel |
| Размеры | 7.8mm max diameter, 5.3mm max height |
| Индуктивность | 39µH |
| Описание | SMD power inductor, 39 µH ±10% |
| Артикул | SDR0805-390KL |
| Испытательное напряжение | 1V |
| Материал основания | DAP |
| Материал сердечника | Ferrite DR |
| Ном. ток | 1.10A |
| Материал провода | Enameled copper |
| Тестовая частота | 1kHz |
| Q test frequency | 2.52MHz |
| Нагрев | 40°C max at rated Irms |
| Сопротивление DC макс. | 0.16Ω |
| Материал клеммы | Ag/Ni/Sn |
| Допуск индуктивности | ±10% |
| Примечание | 39uH 1.1A |
| Saturation current typ | 1.70A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended land pattern | 8.0mm x 2.4mm |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 10MHz |
| Описание (англ.) | Inductor Power Wirewound 39uH 10% 1KHz 15Q-Factor Ferrite 1.1A 160mOhm DCR T/R |
