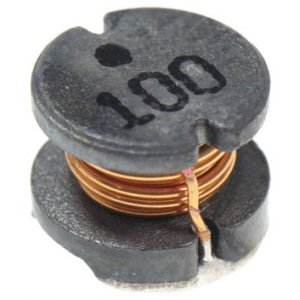

Дроссели SDR0604-220YL
У поставщика
ПроизводительBourns
КатегорияДроссели SMD
У поставщиков
6 869 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:3 693 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,38 |
| от 91 | 19,26 |
| от 182 | 17,51 |
| от 400 | 16,18 |
| от 800 | 15,19 |
Склад 12
В наличии:3 160 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 20 | 35,44 |
Склад 39
В наличии:16 шт.
Срок поставки: до недели
Норм. уп.: 400
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,58 |
| от 104 | 34,84 |
| от 172 | 32,73 |
| от 289 | 31,06 |
| от 479 | 29,83 |
Описание
Дроссель SDR0604-220YL производства Bourns представляет собой высокочастотный силовой компонент с индуктивностью 22 мкГн. Выполнен в компактном экранированном корпусе для подавления электромагнитных помех. Применяется в цепях питания портативной электроники, DC/DC-преобразователях и фильтрах.
Технические характеристики
| Серия | SDR0604 |
| Индуктивность | 22µH |
| Индуктивность | 22 мкГн |
| Допуск | 15 % |
| Корпус/типоразмер | SDR0604 |
| Тестовая частота | 2.52MHz |
| Мин. заряд | 16 |
| Высота | 4.8mm |
| Макс. DCR | 0.19Ω |
| Тип монтажа | SMD |
| Упаковка | 400 pcs per reel |
| Размеры | 5.8mm x 5.8mm x 4.8mm (max) |
| Артикул | SDR0604-220YL |
| Q factor min | 30 |
| Материал сердечника | Ferrite DR core |
| Ном. ток | 1.10A |
| Материал провода | Enameled copper |
| Соотв. RoHS | Да |
| Rms current typ | 1.40A |
| Покрытие выводов | Ag/Ni/Sn |
| Сопротивление DC макс. | 0.19Ω |
| Материал клеммы | Ag/Ni/Sn |
| Количество в упаковке | 400 pcs per reel |
| Ток насыщения | 1.40A |
| Темп. хранения | -40°C to +125°C |
| Раб. температура | -40°C to +125°C |
| Saturation current typ | 1.10A |
| Temperature rise current | 1.10A |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 16MHz |
| Стойкость к теплу пайки | +260°C for 5 sec |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 5.8х5.8х4.8 |
| Номинальная индуктивность | 22 |
| Максимальный постоянный ток, мА | 1100 |
