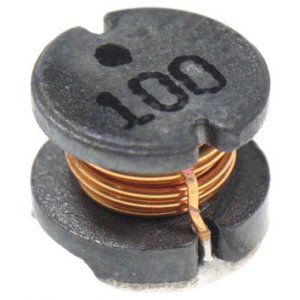

Катушка индуктивности SMD силовая проволочная 1.2мкГн ±20% 1кГц 35Q-добротность феррит 4.2A 20мОм автомобильного применения лента на катушке
У поставщика
ПроизводительBourns
У поставщиков
1 686 шт.
Норм. уп.: 25
Цены поставщиков
Склад 12
В наличии:1 100 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 1200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,19 |
| от 25 | 23,60 |
| от 250 | 21,92 |
Склад 13
В наличии:586 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,94 |
| от 35 | 33,03 |
| от 70 | 31,77 |
| от 140 | 30,11 |
| от 280 | 28,38 |
Описание
Силовая проволочная катушка индуктивности SMD от Bourns. Индуктивность 1,2 мкГн с допуском ±20%, рассчитана на ток до 4,2 А при сопротивлении 20 мОм. Выполнена в компактном корпусе 5,8×5,8×4,8 мм на ферритовом сердечнике. Подходит для автомобильной электроники и импульсных источников питания.
Технические характеристики
| Серия | SDR0604 |
| Корпус | SMD 5.8*5.8*4.8 |
| Тип монтажа | SMD |
| Добротность | 35 |
| Упаковка | 400 pcs per reel |
| Допуск | ±20% |
| Размеры | 5.8 mm max x 5.8 mm max x 4.8 mm max |
| Индуктивность | 1.2 µH |
| Артикул | SDR0604-1R2ML |
| Q factor min | 35 |
| Материал сердечника | Ferrite DR core |
| Сопротивление DC | 0.02 Ω |
| Тип монтажа | SMD |
| Тип упаковки | SMD power inductor |
| Ном. ток | 4.2A |
| Материал провода | Enameled copper |
| Соотв. RoHS | Да |
| Тестовая частота | 7.96 MHz |
| Сопротивление DC макс. | 0.02Ω |
| Материал клеммы | Ag/Ni/Sn |
| Rms current typical | 7.30 A |
| Примечание | 1.2uH 7.3A |
| Saturation current typ | 7.30A |
| Собств. рез. частота | 155 MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Saturation current typical | 4.2 A |
| Диап. раб. темп. | -40°C to +125°C |
| Стойкость к теплу пайки | +260°C for 5 sec |
| Описание (англ.) | Inductor Power Wirewound 1.2uH 20% 1KHz 35Q-Factor Ferrite 4.2A 20mOhm DCR Automotive T/R |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 5.8x5.8x4.8 |
| Номинальная индуктивность | 1.2 |
| Максимальный постоянный ток, мА | 4200 |
