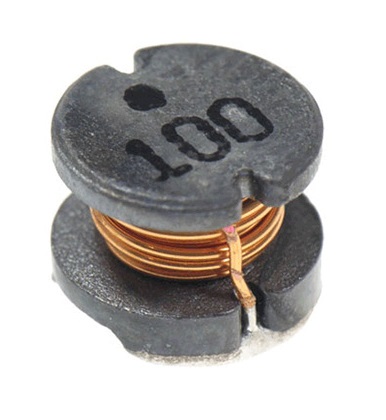

Дроссель SDR0604-101KL
У поставщика
У поставщиков
12 995 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:11 995 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,62 |
| от 400 | 16,00 |
| от 800 | 14,90 |
| от 1 600 | 13,95 |
| от 3 200 | 13,33 |
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,84 |
| от 100 | 14,49 |
| от 1 000 | 13,42 |
Описание
Дроссель SDR0604-101KL производства Bourns представляет собой высокочастотный силовой компонент с индуктивностью 100 мкГн. Выполнен в компактном SMD-корпусе типоразмера 0604, что обеспечивает эффективное подавление помех в цепях питания. Предназначен для использования в DC/DC-преобразователях, фильтрах и импульсных источниках питания, где требуется стабильная работа при повышенных частотах.
Технические характеристики
| Тип | SMD Power Inductor |
| Мин. заряд | 20 |
| Серия | SDR0604 |
| Корпус/типоразмер | 0604 |
| Srf min | 9 MHz |
| Тип монтажа | SMD |
| Допуск | 10 % |
| Индуктивность | 100 мкГн |
| Артикул | SDR0604-101KL |
| Q reference | 20 |
| Испытательное напряжение | 1 V |
| Материал сердечника | Ferrite DR core |
| Кол-во в упак. | 400 pcs per reel |
| Материал провода | Enameled copper |
| Высота корпуса | 4.8 mm |
| Соотв. RoHS | Да |
| Тестовая частота | 0.796 MHz |
| Покрытие выводов | Ag/Ni/Sn |
| Диаметр корпуса | 5.8 mm |
| Оплавление пайки | 230 °C, 50 sec max |
| Описание | Power Inductors - SMD 100uH 10% SMD 0604 |
| Сопротивление DC макс. | 0.70 Ω |
| Высота | 4.8 mm max |
| Rated current rms | 0.52 A |
| Количество в упаковке | 400 pcs per reel |
| Rated current irms | 0.52 A |
| Диаметр | 5.8 mm max |
| Saturation current typ | 0.68 A |
| Диап. темп. хр. | -40 °C to +125 °C |
| Диап. раб. темп. | -40 °C to +125 °C |
| Saturation current isat typ | 0.68 A |
| Мин. частота собственного резонанса | 9 MHz |
| Стойкость к теплу пайки | 260 °C for 5 sec |
| Dimensions lead width typical | 1.8 mm |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 5.8х5.8х4.8 |
| Номинальная индуктивность | 100 |
| Максимальный постоянный ток, мА | 520 |
| Сопротивление постоянному току (DCR) | 0,7 Ом |
