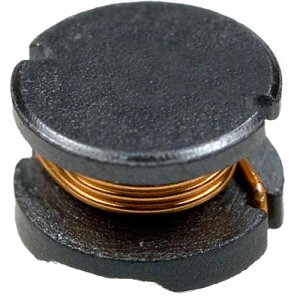

Дроссель SDR0604-100ML
У поставщика
У поставщиков
30 797 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:30 483 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,38 |
| от 400 | 15,82 |
| от 800 | 14,79 |
| от 1 600 | 13,87 |
| от 2 800 | 13,26 |
Склад 12
В наличии:280 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,02 |
| от 30 | 25,48 |
Склад 39
В наличии:34 шт.
Срок поставки: до недели
Норм. уп.: 400
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,61 |
| от 91 | 39,57 |
| от 153 | 37,30 |
| от 255 | 35,49 |
| от 427 | 34,16 |
Описание
Дроссель SMD SDR0604-100ML производства Bourns представляет собой индуктивный компонент с ферритовым сердечником. Эта модель из серии SDR0604 отличается компактными размерами и подходит для поверхностного монтажа. Применяется в цепях питания для фильтрации помех и сглаживания пульсаций тока, а также в DC/DC-преобразователях.
Технические характеристики
| Тип | SMD Power Inductor |
| Серия | SDR0604 |
| Индуктивность | 10µH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,1 Ом |
| Корпус/типоразмер | SMD 5.8*5.8*4.8 |
| Тестовая частота | 2.52MHz |
| Мин. заряд | 30 |
| Ширина | 5.8mm |
| Высота | 4.8mm |
| Длина | 5.8mm |
| Тип монтажа | SMD |
| Артикул | SDR0604-100ML |
| Q factor min | 30 |
| Материал сердечника | Ferrite DR core |
| Сопротивление DC | 0.10Ω |
| Ном. ток | 2.00A |
| Материал провода | Enameled copper |
| Серия продукта | SDR0604 |
| Соотв. RoHS | Да |
| Rms current typ | 2.00 A |
| Ширина | 5.8 mm max |
| Сопротивление DC макс. | 0.10 Ω |
| Высота | 4.8 mm max |
| Длина | 5.8 mm max |
| Материал клеммы | Ag/Ni/Sn |
| Количество в упаковке | 400 pcs per reel |
| Recommended layout | 5.8 mm x 5.8 mm pad spacing |
| Ток насыщения | 1.45A |
| Примечание | 10uH 2A |
| Saturation current typ | 1.45 A |
| Собств. рез. частота | 23MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | +260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 23 MHz |
| Стойкость к теплу пайки | +260°C for 5 sec |
| Описание (англ.) | Inductor Power Wirewound 10uH 20% 1KHz 30Q-Factor Ferrite 1.45A 100mOhm DCR T/R |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 5.8х5.8х4.8 |
| Номинальная индуктивность | 10 |
| Максимальный постоянный ток, мА | 20 |
