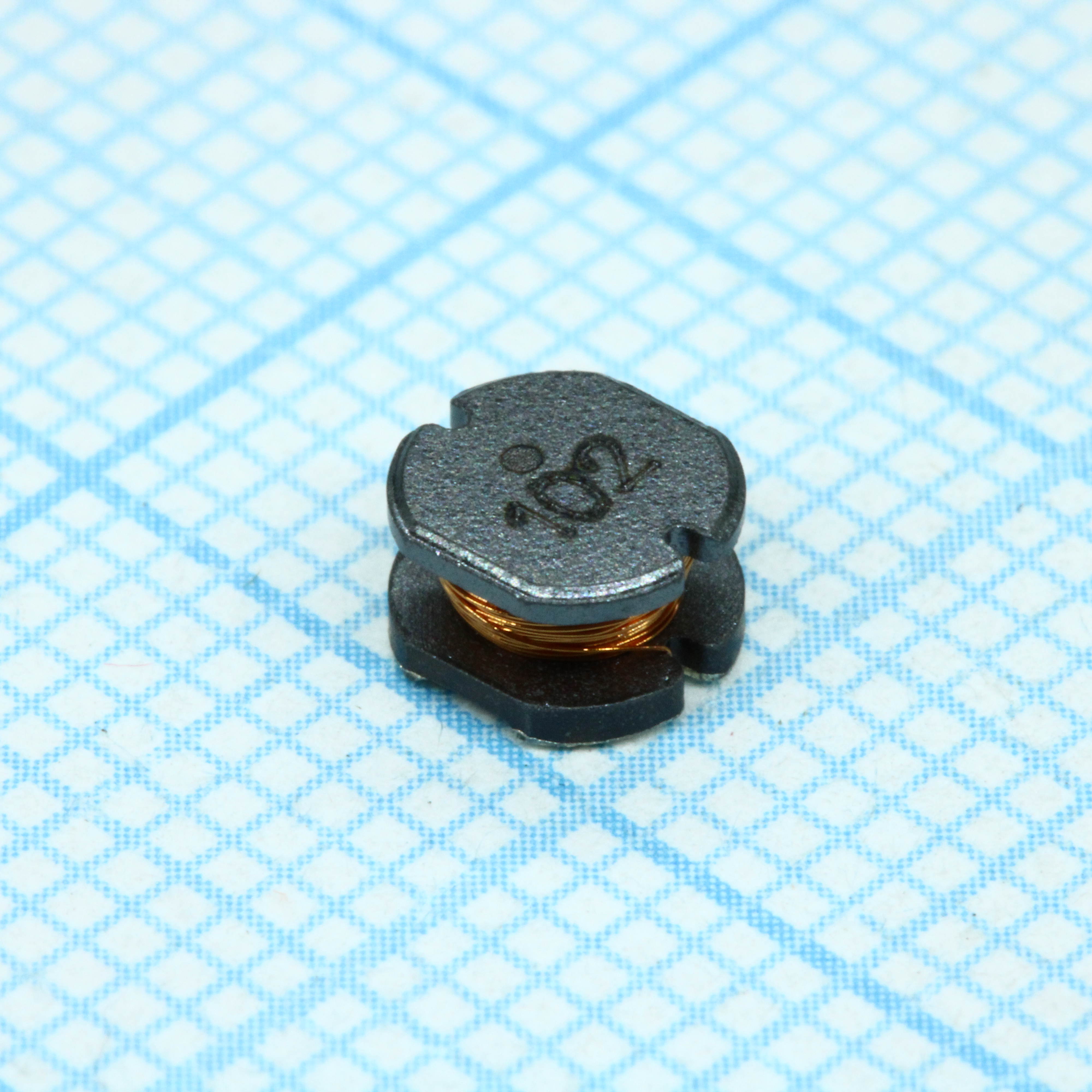

Трансформатор SDR0503-102KL
У поставщика
У поставщиков
3 437 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:3 437 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,73 |
| от 142 | 22,53 |
| от 283 | 20,78 |
| от 500 | 19,27 |
| от 1 500 | 18,26 |
Описание
SMD-трансформатор SDR0503-102KL от Bourns — компактный компонент для цепей питания и преобразования напряжения. Модель рассчитана на поверхностный монтаж и обеспечивает стабильную работу в условиях ограниченного пространства. Применяется в DC/DC-преобразователях, фильтрах и согласующих цепях различной электронной аппаратуры.
Технические характеристики
| Ширина | 4.8mm |
| Высота | 3.3mm |
| Длина | 4.8mm |
| Серия | SDR0503 |
| Корпус | SMD |
| Тип монтажа | SMD |
| Добротность | 40 |
| Упаковка | 500 pcs. per reel |
| Размеры | 4.8mm x 4.8mm x 3.3mm |
| Индуктивность | 1000uH |
| Артикул | SDR0503-102KL |
| Допуск, % | 10 |
| Материал сердечника | Ferrite DR |
| Сопротивление DC | 11.50ohm |
| Материал провода | Enameled copper |
| Тип компонента | SMD Power Inductor |
| Соотв. RoHS | Да |
| Q test frequency | 0.252MHz |
| Нагрев | 40°C max. at rated Irms |
| Материал клеммы | Ag/Ni/Sn |
| Rated current irms | 0.135A |
| Rated current isat | 0.110A |
| Rated current note | Ind. drop 10% typ. at Isat |
| Допуск индуктивности | ±10% |
| Собств. рез. частота | 3.0MHz |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Индуктивность | 1000 мкГн |
| Диап. раб. темп. | -40°C to +125°C |
| Стойкость к теплу пайки | 260°C for 5 sec. |
