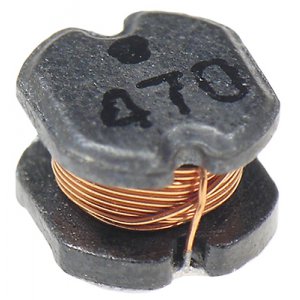

Трансформатор SDR0403-470KL
У поставщика
У поставщиков
3 147 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:3 147 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,61 |
| от 142 | 22,43 |
| от 284 | 20,69 |
| от 567 | 19,18 |
| от 1 133 | 18,17 |
Описание
Дроссель SDR0403-470KL производства Bourns представляет собой индуктивный компонент с ферритовым сердечником. Компонент предназначен для фильтрации и сглаживания пульсаций в цепях питания, а также для подавления электромагнитных помех. Модель отличается компактными размерами и подходит для использования в DC/DC-преобразователях и силовой электронике.
Технические характеристики
| Type | Drum Core, Wirewound |
| Мин. заряд | 20 |
| Макс. DCR | 0.84Ω |
| Корпус | SMD 0403 |
| Q @ Freq | 20 @ 2.52MHz |
| Тип монтажа | SMD |
| Shielding | Unshielded |
| Допуск, % | ±10% |
| Упаковка | 2000 pcs per reel |
| Inductance | 47 µH |
| Размеры | Ширина: 4.0mm ±0.3; Высота: 3.2mm ±0.3; Длина: 4.5mm ±0.3 |
| Индуктивность, мкГн | 47 |
| Артикул | SDR0403-470KL |
| Mounting Type | Surface Mount |
| Материал сердечника | Ferrite DR |
| Материал провода | Enameled copper |
| Package / Case | Nonstandard |
| Соотв. RoHS | Да |
| Тестовая частота | 2.52MHz |
| Material - Core | Ferrite |
| Size / Dimension | 0.177" L x 0.157" W (4.50mm x 4.00mm) |
| Sr frequency min | 13MHz |
| Описание | FIXED IND 47UH 540MA 840 MOHM |
| Материал клеммы | Ag/Ni/Sn |
| Rated current isat | 0.54A |
| DC Resistance (DCR) | 840mOhm Max |
| Current Rating (Amps) | 540 mA |
| Height - Seated (Max) | 0.138" (3.50mm) |
| Operating Temperature | -40°C ~ 125°C |
| Saturation current typ | 0.78A |
| Temperature rise current | 0.54A |
| Frequency - Self Resonant | 13MHz |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 1 |
| Current - Saturation (Isat) | 780mA |
| Inductance Frequency - Test | 1 kHz |
| Диап. раб. темп. | -40°C to +125°C |
