Источник питания SDR-75-24
У поставщика
У поставщиков
332 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2 938,97 ₽
Сумма2 938,97 ₽
В наличии332 шт
юрлицам и ИП
от 2 — 2 874,21 ₽ (−2%)
1 шт · Склад 39 · 2 938,97 ₽
Описание

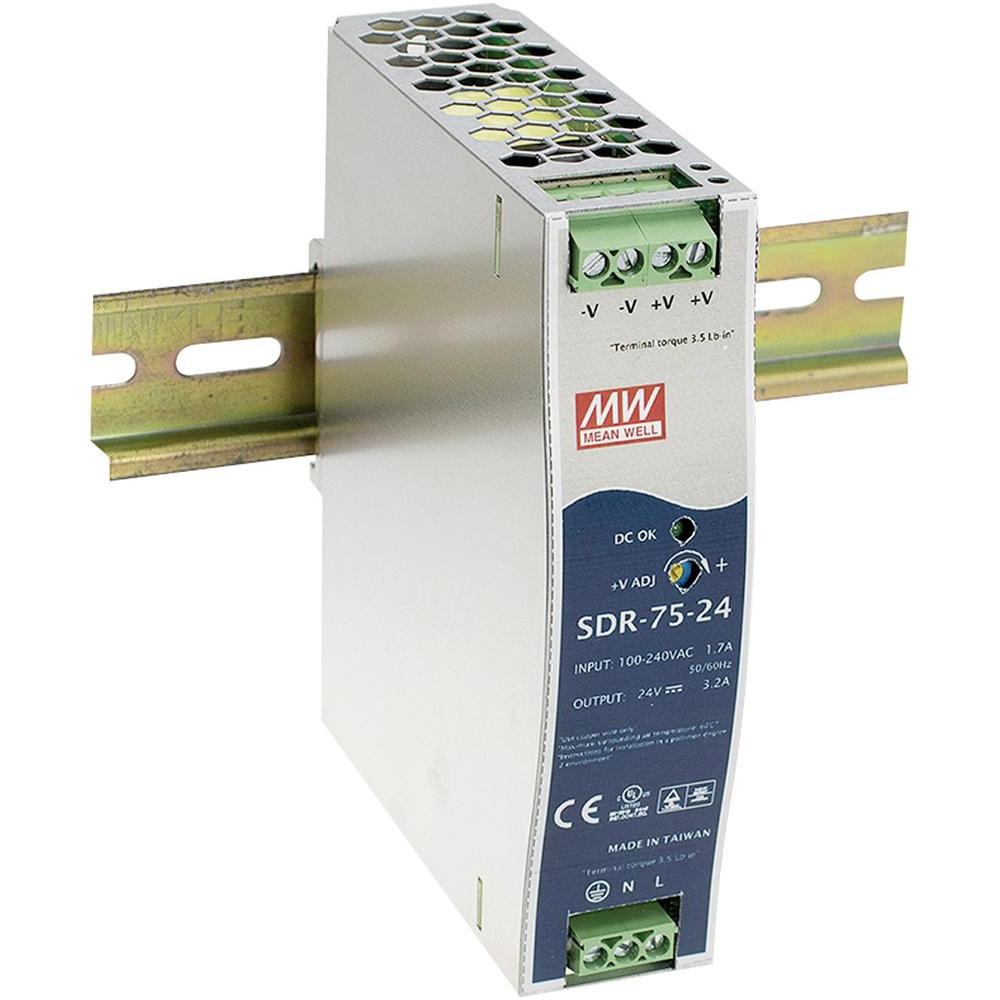

Источник питания MEAN WELL SDR-75-24 — это компактный блок для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 3.2 А и мощности 76.8 Вт, оснащена защитой от перегрузок и регулировкой выходного напряжения потенциометром. Корпус IP20 подходит для установки в сухих распределительных щитах. Применяется в промышленной автоматике, системах управления и контроллерах.
Технические характеристики
| Модель | SDR-75-24 |
| Выходное напряжение | 24 В |
| Выходное напряжение, В | 24 |
| Максимальный выходной ток | 3,2 А |
| Мощность | 76,8 Вт |
| Допуск | 1 % |
| Пульсации и шум | 100mV |
| КПД | 89 |
| КПД | 89.0% |
| Пусковой ток | 30A/115VAC, 50A/230VAC |
| Время удержания | 80ms/230VAC, 20ms/115VAC |
| Упаковка | 28pcs/15.3Kg/1.22CUFT |
| Рабочая температура | -30~ +70 |
| Степень защиты (IP) | IP20 |
| Тип | DIN |
| Частота генератора | 85KHz |
| MTBF | 481.9K hrs min. MIL-HDBK-217F (25°C) |
| Регулировка | Регулировка потенциометром |
| Ширина | 32 |
| Высота | 125.2 |
| Длина | 102 |
| Вес | 0.51 |
| Номер корпуса | No. 978A |
| Охлаждение | свободная воздушная конвекция |
| Особенности | high efficiency 90%, low power dissipation, 150% peak load capability, protections: short circuit/overload/over voltage/over temperature, 100% full load burn-in test, 3 years warranty |
| Тип монтажа | DIN rail TS35/7.5 or TS35/15 |
| Время нарастания | 60ms/230VAC, 60ms/115VAC |
| Вибрация | 10-500Hz, 2G, 10min/cycle, 60min each X,Y,Z |
| Напряжение DC | 24V |
| Размеры | 32x125.2x102mm (WxHxD) |
| Пиковая мощность | 112.5W (3 sec.) |
| Время установки | 1500ms/230VAC, 3000ms/115VAC |
| Применение | industrial control equipment, UL 508 approved, EN61000-6-2 immunity level |
| Каналов | 1 |
| Вых. ток | 3.2 |
| Ном. мощность | 76.8W |
| ЭМС излучение | EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, EAC TP TC 020, SEMI F47 |
| Пиковый ток | 4.69A |
| Вх. напряжение AC, В | 88 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 124 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 28 |
| Диап. частот | 47-63Hz |
| Ток утечки | <1mA/240VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Входной ток AC | 1.4A/115VAC, 0.85A/230VAC |
| Вых. напр. от | 24 |
| Станд. безоп. | UL508, TUV EN60950-1, EAC TP TC 004, design refer to GL (meet EN60204-1) |
| Влажн. хранения | 10-95% RH |
| Рабочая влажность | 20-95% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88-264VAC, 124-370VDC |
| Пульсации и шум выхода | 100mVp-p |
| Защита от перегр. | 110-150% rated power >3s, shut down, re-power to recover; 150-170% rated power constant current limiting with auto-recovery within 3s, then shut down, re-power to recover |
| Темп. хранения | -40 to +85°C |
| Раб. температура | -30 to +70°C |
| Сопр. изоляции | >100M Ohms / 500VDC / 25°C / 70% RH |
| Защита от перенапр. | 29-33V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0-60°C) |
| Назначение клемм TB1 | 1:FG, 2:AC/N OR DC(-), 3:AC/L OR DC(+) |
| Назначение клемм TB2 | 1,2:DC OUTPUT -V, 3,4:DC OUTPUT +V |
| Диапазон регулировки напряжения | 24-28V |
| Защита от перегрева | 100°C±10°C detect on power transistor, shut down, recover after temp goes down |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 88 |
| Мин. входное напряжение DC, В | 124 |
| Степень IP | IP20 |
