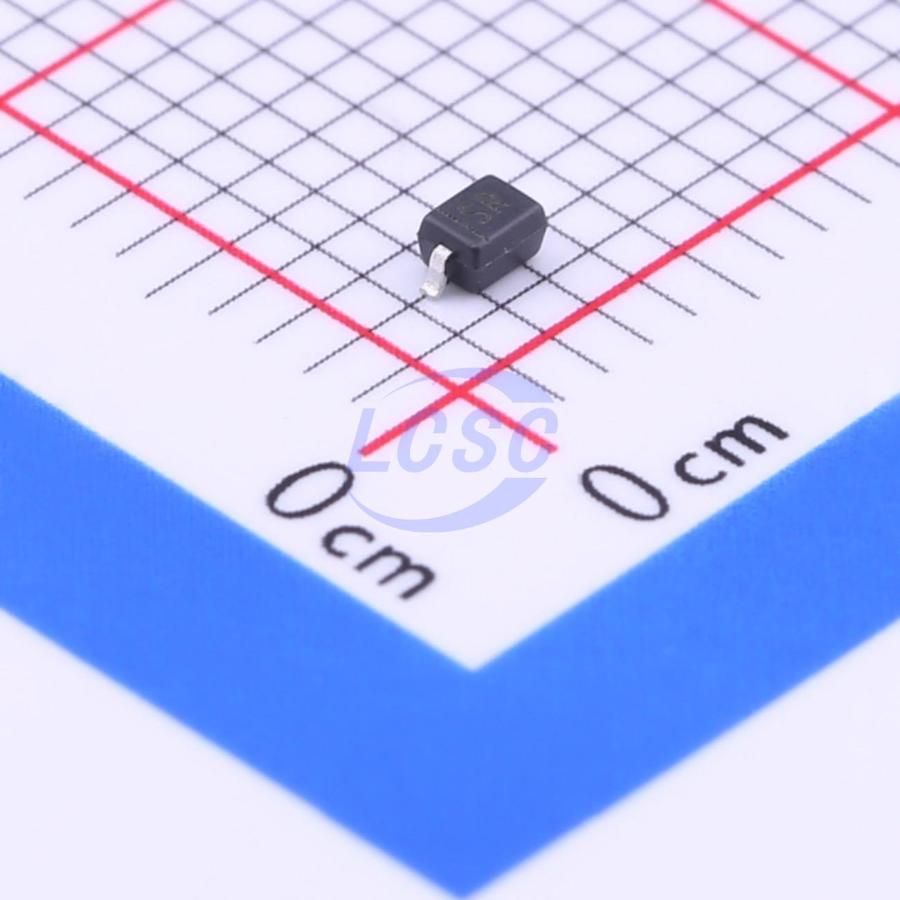

Диод Шоттки 40В 0.03А SDMK0340L-7-F
У поставщика
ПроизводительDIODES
У поставщиков
4 806 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 806 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 256 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,70 |
| от 129 | 2,37 |
| от 201 | 2,10 |
| от 401 | 1,92 |
| от 802 | 1,79 |
Описание
Диод Шоттки от DIODES на напряжение 40 В и ток 0,03 А. Выполнен в миниатюрном корпусе SOD-323F. Подходит для высокочастотных схем защиты и выпрямления в компактной бытовой электронике.
Технические характеристики
| Мощность, Вт | 160mW |
| Вес | 0.004g |
| Ток, А | 30mA |
| Корпус | SOD-323 |
| Напряжение, В | 40V |
| Тип монтажа | SMD |
| Полярность | Cathode Band |
| Компонент | SDMK0340L-7-F |
| Без свинца | Да |
| Тип диода | Schottky barrier diode |
| Описание | Surface Mount Schottky Barrier Diode |
| Покрытие выводов | Matte Tin annealed over Alloy 42 leadframe |
| Green device | Да |
| Без галогенов | Да |
| Код маркировки | SR |
| Корпус | SOD-323F |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Размеры мм | A: Max: 0.35; Min: 0.25; B: Max: 1.4; Min: 1.2; C: Max: 2.7; Min: 2.3; H: Max: 1.8; Min: 1.6; J: Max: 0.1; Min: 0; K: Max: 1.1; Min: 1; L: Max: 0.4; Min: 0.2; M: Max: 0.15; Min: 0.1; Alpha: Max: 8°; Min: 0° |
| Ordering info | SDMK0340L-7-F, SOD-323, 3000/Tape & Reel |
| Соотв. RoHS | Да |
| Ток утечки | 0.2µA typ / 0.5µA max at VR=30V |
| Leads solderable | MIL-STD-202, Method 208 |
| Рассеиваемая мощность | 160mW |
| Темп. диапазон | -40 to +125°C |
| Общая емкость | 2pF typ at VR=1V, f=1MHz |
| Напряжение блокировки DC | 40V |
| Ср.кв. обратное напряжение | 28V |
| Падение напряжения | 290mV typ / 370mV max at IF=1mA |
| Примечание | Шоттки 40В 0.03А |
| Suggested pad layout mm | C: 2.4; G: 1.05; X: 0.65; Y: 1.35; Z: 3.75 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Обратное пробивное напряжение | 40V min at IR=10µA |
| Capacitance test frequency | 1MHz |
| Уровень чувствительности к влаге | Level 1 per J-STD-020D |
| Maximum peak forward current | 30mA |
| Раб. имп. обратное напряжение | 40V |
| Описание (англ.) | Rectifier Diode Schottky 40V 0.03A 2-Pin SOD-323 T/R |
| Имп. обратное напряжение | 40V |
| Термосопротивление переход-среда | 625°C/W |
| Диапазон раб. и темп. хранения | -40 to +125°C |
| Неповтор. импульсный ток | 200mA (8.3ms single half sine-wave, JEDEC method) |
