3-фазный полномостовой драйвер (интеллектуальный силовой модуль)
У поставщика
ПроизводительSILAN
КатегорияДрайверы Full и Half-Bridge
У поставщиков
61 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:61 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 814,95 |
| от 6 | 777,68 |
| от 12 | 748,10 |
| от 24 | 722,09 |
| от 48 | 704,49 |
Описание

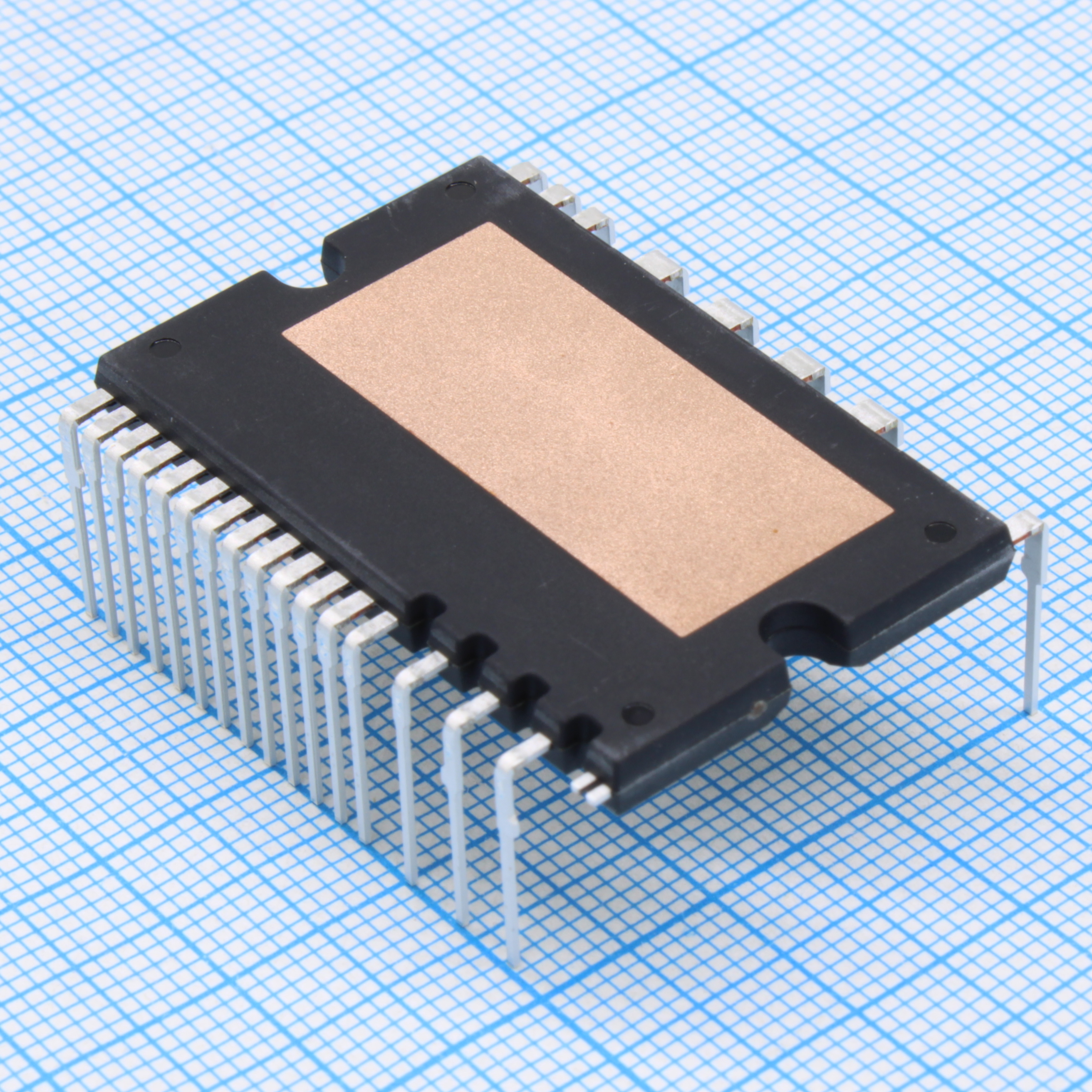

Интеллектуальный силовой модуль SDM15G60FC8 от SILAN — это 3-фазный полномостовой драйвер на основе SiC-диода Шоттки. Модуль рассчитан на напряжение 600 В и ток 15 А, отличается низкими потерями и выпускается в корпусе DIP-24HL. Применяется в промышленной автоматике и силовой электронике.
Технические характеристики
| Шаг | 2.54mm (14x) and 1.778mm (20x) |
| Ток, А | 15 |
| Корпус | DIP-24HL |
| Упаковка | трубка |
| Напряжение, В | 600 |
| Тип монтажа | Выводной |
| Eco grade | halogen-free |
| Интерфейс | 3.3V/5V MCU compatible, high-level active |
| Кол-во выводов | 25 |
| Размеры | 37.50~38.50mm x 34.85~35.15mm x 3.45~3.55mm |
| Lead count | 24 |
| Применение | air conditioner compressor, industrial servo, low power inverter |
| Напр. изоляции | 1500Vrms/min |
| Тепловое сопротивление | low (Al2O3 DBC) |
| Internal components | 6 low-loss 600V/15A IGBTs, HVIC, bootstrap diodes with current limiting resistors |
| Защита | undervoltage, overcurrent, short-circuit, temperature output |
| Negative dc terminals | 3 independent |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | SiC Schottky diode, 600V, 15A, low loss |
