Датчик температуры однопроводной 12-бит с шагом 0.0625°С ошибка ±0.8°С...±1.5°С
У поставщика
ПроизводительSDIC
КатегорияДатчики температуры
У поставщиков
19 476 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:19 208 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,33 |
Склад 13
В наличии:268 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,97 |
| от 15 | 49,69 |
| от 29 | 47,90 |
| от 58 | 45,24 |
| от 115 | 41,99 |
Описание

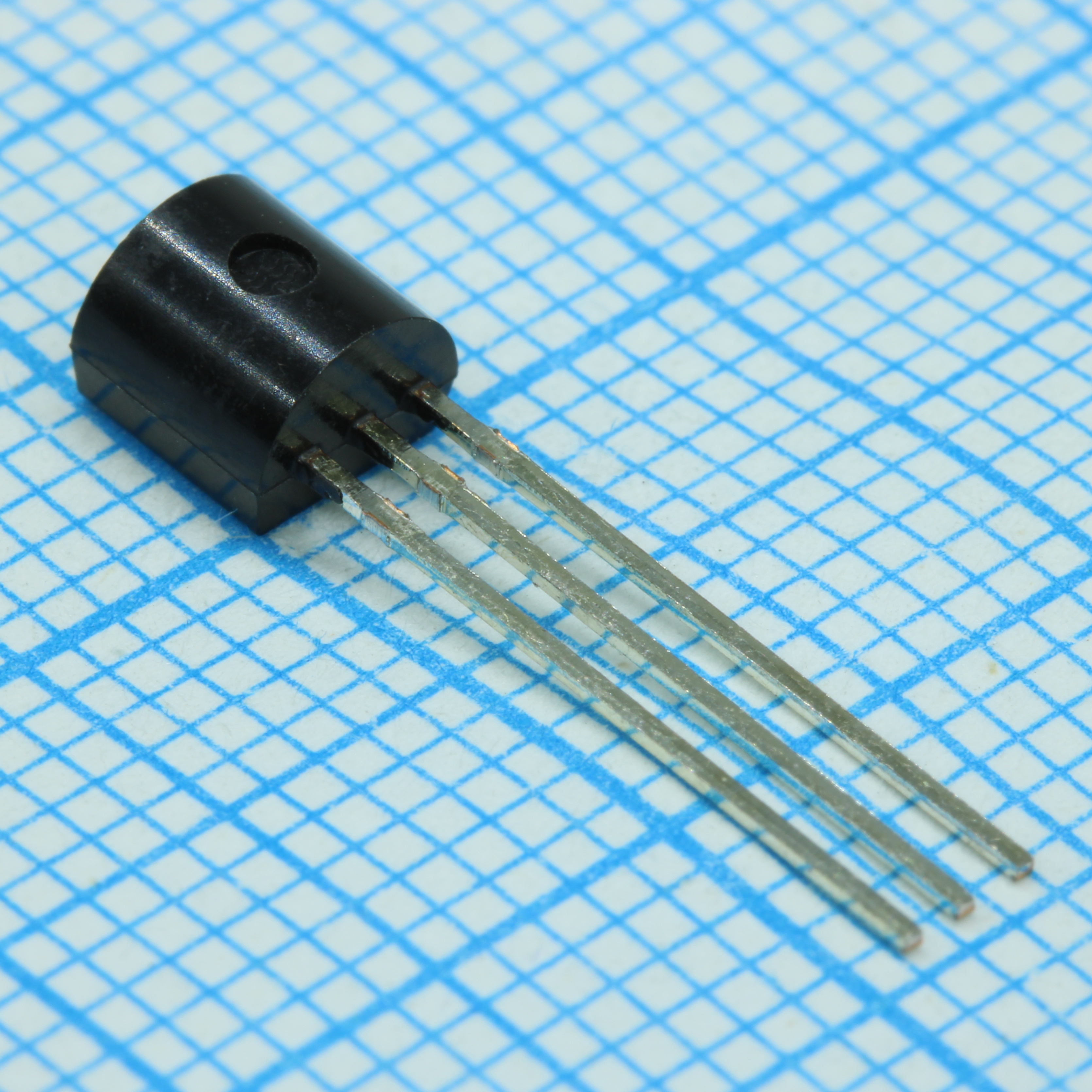

Датчик температуры SD5020A от производителя SDIC — цифровой компонент с однопроводным интерфейсом. Обеспечивает 12-битное считывание с шагом 0.0625°С и погрешностью от ±0.8°С до ±1.5°С. Подходит для систем промышленной автоматики и климатического контроля.
Технические характеристики
| Тип | Digital temperature sensor |
| Taper | Linear |
| Clock | Internal RC oscillator |
| Цоколевка | 1=GND, 2=DIO, 3=VDD |
| Корпус | TO-92 |
| Rotation | 295° |
| Adc type | Sigma-delta ADC with internal voltage reference |
| Тип монтажа | Выводной |
| Допуск, % | ±10% |
| Crc check | 8-bit CRC for registers and slave address |
| Интерфейс | Single-wire |
| Кол-во выводов | 3 |
| Dio output | Open drain, external pull-up required |
| Crc support | Да |
| Артикул | SD5020A |
| Accuracy max | ±0.8°C at -10°C to +85°C; ±1.5°C at -55°C to +125°C |
| Actuator Type | Slotted |
| Mounting Type | панельный монтаж |
| Power (Watts) | 0.5W, 1/2W |
| Output format | 12-bit two's complement |
| Slave address | 40-bit unique, programmable |
| Bushing Thread | 1/4-32 |
| Разрешение АЦП | 12 bits |
| Alarm debounce | Programmable contiguous occurrence count |
| Совместимость по выводам | DS18B20 |
| Напряжение питания | 2.7V to 5.5V |
| Actuator Length | 0.875" (22.23mm) |
| Adjustment Type | User Defined |
| Built in Switch | Нет |
| Number of Gangs | 1 |
| Number of Turns | 1.0 |
| Ток в режиме ожидания | <1uA |
| Accuracy typical | ±0.5°C at -10°C to +85°C; ±0.8°C at -55°C to +125°C |
| Measurement mode | Single measurement |
| Measurement time | 85ms typ |
| Ток отключения | <1uA |
| Описание | POT 5K OHM 1/2W PLASTIC LINEAR |
| Actuator Diameter | 0.125" (3.18mm) |
| Resistance (Ohms) | 5k |
| Termination Style | PC Pins |
| Resistive Material | Conductive Plastic |
| Temperature register | 16 bits, upper 12 bits valid |
| Over temperature alarm | Programmable threshold and hysteresis |
| Temperature resolution | 0.0625°C |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -55°C to +125°C |
| Default hysteresis threshold | 75°C |
| Описание (англ.) | Single Wire l Temperature Sensor 12 bits temp. reading with 0.0625? resolution ? ±0.8? |
| Default over temperature threshold | 80°C |
| Мощность, Вт | 0,5 |
