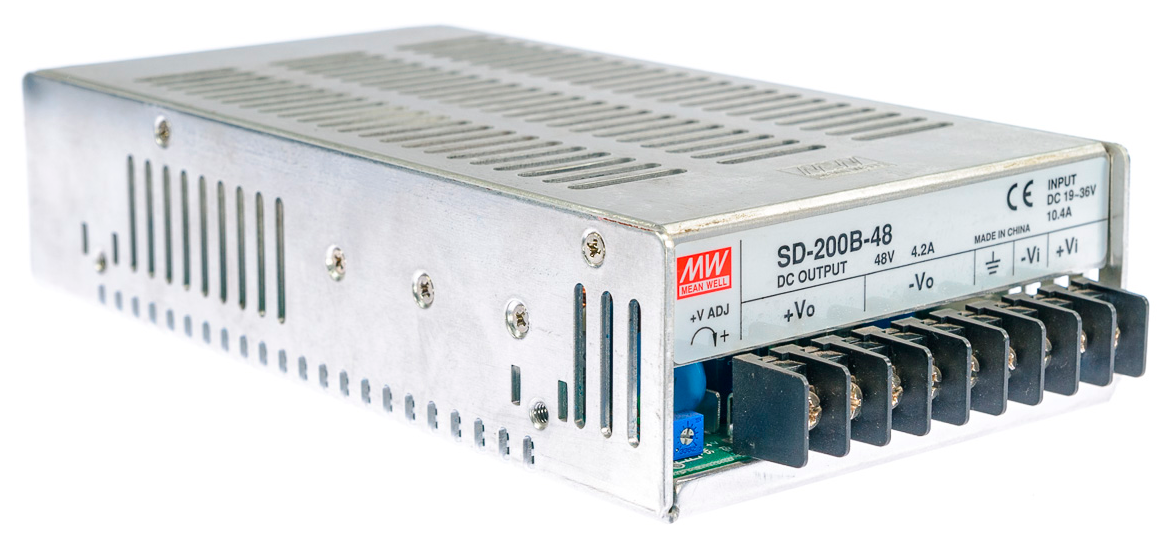

Преобразователь DC-DC SD-200B-48
У поставщика
У поставщиков
20 шт.
Норм. уп.: 12
Цены поставщиков
Склад 16
В наличии:18 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 574,47 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 896,39 |
| от 2 | 6 820,91 |
| от 3 | 6 734,52 |
| от 4 | 6 652,85 |
| от 5 | 6 566,45 |
Описание
Преобразователь DC-DC SD-200B-48 от MEAN WELL. Модель на 48 В и 4,2 А с выходной мощностью 201 Вт, КПД 86% и защитой от пыли и влаги по стандарту IP67. Устанавливается на шасси, имеет гальваническую развязку 1,5 кВ. Подходит для наружного LED-освещения и промышленной автоматики.
Технические характеристики
| Степень защиты (IP) | IP67 |
| RoHS | Соответствует |
| Тип | DC-DC converter |
| Модель | SD-200B-48 |
| Мощность, Вт | 201 |
| Ширина | 115 |
| Высота | 50 |
| Изоляция | 1.5 kV |
| Длина | 215 |
| Вес | 1.1Kg |
| Номер корпуса | 912H |
| Выходной ток, А | 4,2 |
| Упаковка | 12pcs/14.4Kg/0.9CUFT |
| Выходное напряжение, В | 48 |
| Монтаж (доп.) | Chassis |
| Тип монтажа | chassis mount, screw terminals |
| Размер | 215*115*50mm (L*W*H) |
| Время нарастания | 50ms at full load |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| КПД | 86% |
| Время установки | 300ms at full load |
| Каналов | 1 |
| Вых. ток | 4.2 |
| Выходное напряжение, В | 48 |
| Ном. мощность | 201.6W |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, light industry level, EAC TP TC 020 |
| Пульсации и шум | 200mV |
| Dc current typ | 10.4A/24V |
| Тип. КПД | 86% |
| Вх. напряжение DC, В | 19 |
| Вх. напряжение DC 2, В | 36 |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Макс. пульс. шум | 200mVp-p |
| Станд. безоп. | EAC TP TC 004 approved, design refer to AS/NZS 62368.1 (UL62368-1 approved for SD-200C-5/12/24 type only) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Выходное DC напряжение | 48V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:1.5KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| MTBF MIL-HDBK-217F | 280.6K hrs min. MIL-HDBK-217F (25℃) |
| Диап. вх. напр. | 19 ~ 36VDC |
| Защита от перегр. | 105 ~ 135% rated output power, shut down o/p voltage, re-power on to recover |
| Частота перекл. | 100KHz |
| Раб. температура | -20 ~ +60℃ (Refer to Derating Curve) |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH |
| Mtbf telcordia sr332 | 1919.7K hrs min. Telcordia SR-332 (Bellcore) |
| Защита от перенапр. | 53 ~ 65V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/℃ (0 ~ 50℃) |
| Terminal pin assignment | 1: DC INPUT V+; 2: DC INPUT V-; 3: FG; 4,5,6: DC OUTPUT V-; 7,8,9: DC OUTPUT V+ |
| Диапазон регулировки напряжения | 43 ~ 53VDC |
| Защита от перегрева | shut down o/p voltage, recovers automatically after temperature goes down |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 19 |
| Степень IP | IP67 |
