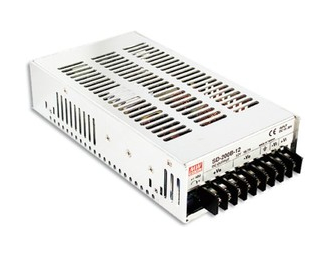

Источник питания SD-200B-12
У поставщика
У поставщиков
2 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 558,51 |
| от 2 | 7 476,52 |
| от 3 | 7 382,66 |
| от 4 | 7 293,94 |
| от 5 | 7 200,09 |
Описание
DC-DC преобразователь MEAN WELL SD-200B-12 с выходным напряжением 12 В и током до 16,7 А. Мощность 200,4 Вт, КПД 82%, защищённый корпус IP67 с монтажом на шасси. Подходит для промышленной автоматики и уличного оборудования.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 218.2K hrs min. MIL-HDBK-217F (25°C) |
| RoHS | Соответствует |
| Модель | SD-200B-12 |
| Мощность, Вт | 200,4 |
| Ширина | 115 |
| Высота | 50 |
| Изоляция | 1.5 kV |
| Длина | 215 |
| Серия | SD-200 |
| Вес | 1.1Kg |
| Охлаждение | Free air convection |
| Выходной ток, А | 16,7 |
| Выходное напряжение, В | 12 |
| Монтаж (доп.) | Chassis |
| Гарантия | 2 years |
| Время нарастания | 50ms |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 215*115*50mm (L*W*H) |
| КПД | 82% |
| Время установки | 300ms |
| Описание | 200W Single Output DC-DC Converter |
| Каналов | 1 |
| Вых. ток | 16.7 |
| Выходное напряжение, В | 12 |
| Ном. мощность | 200.4W |
| Ems immunity | Compliance to EN61000-4-2,3,4,6,8; ENV50204, light industry level, criteria A |
| Пульсации и шум | 120mV |
| ЭМС излучение | Compliance to EN55022 (CISPR22) Class B |
| Вх. напряжение DC, В | 19 |
| Вх. напряжение DC 2, В | 36 |
| Рег. линии | 0.5% |
| Рег. нагрузки | 1.0% |
| Станд. безоп. | UL60950-1 approved (for SD-200C-24 type only), IEC60950-1 CB approved by TUV (for D type only) |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | 0.03%/°C (0 ~ 50°C) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Напр. изоляции | 1500VDC I/O |
| Допуск напряжения | 1.0% |
| Выдерживаемое напр. | I/P-O/P: 1.5KVAC, I/P-FG: 1.5KVAC, O/P-FG: 0.5KVAC |
| Типовой КПД | 82% |
| Диап. вх. напр. | 19 ~ 36VDC |
| Защита от перегр. | 105 ~ 135% rated output power, shut down o/p voltage, re-power on to recover |
| Темп. хранения | -40 ~ +85°C |
| Частота перекл. | 100KHz |
| Раб. температура | -20 ~ +60°C |
| Сопр. изоляции | 100M Ohms / 500VDC |
| Макс. пульсации и шум | 120mVp-p |
| Тип. входной ток | 10.6A/24V |
| Ном. вх. напр. | 24VDC |
| Тип. пусковой ток | 45A/48VDC |
| Защита от перенапр. | 16.8 ~ 20V, shut down o/p voltage, re-power on to recover |
| Диапазон регулировки вых. напряжения | 11 ~ 16VDC |
| Защита от перегрева | 95°C ± 5°C (100°C ± 5°C for SD-200B-12 only), TSW1 detect on main power transistor, shut down o/p voltage, recovers automatically after temperature goes down |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 19 |
| Степень IP | IP67 |
| Тип монтажа | Chassis |
