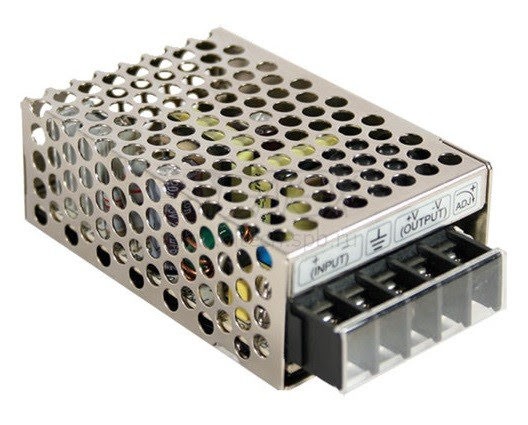

Источник питания SD-15C-24
У поставщика
У поставщиков
62 шт.
Норм. уп.: 60
Цены поставщиков
Склад 16
В наличии:35 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 224,85 |
Склад 13
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 216,76 |
| от 2 | 1 204,30 |
| от 3 | 1 188,97 |
| от 6 | 1 169,02 |
| от 11 | 1 140,96 |
Описание
DC-DC преобразователь MEAN WELL SD-15C-24 — компактный источник питания на 15 Вт. Модель выдает стабильные 24 В при токе до 0,625 А, имеет КПД 78% и низкий уровень пульсаций 150 мВ. Корпус IP20 с габаритами 51×28×78 мм подходит для встраиваемого монтажа. Применяется в промышленной автоматике и контроллерах.
Технические характеристики
| Степень защиты (IP) | IP20 |
| Тип | DC/DC |
| MTBF | 3861.2K hrs min. Telcordia SR-332 (Bellcore) ; 644.2K hrs min. MIL-HDBK-217F (25℃) |
| Модель | SD-15C-24 |
| Мощность, Вт | 15 |
| Ширина | 51 |
| Высота | 28 |
| Изоляция | 3 |
| Длина | 78 |
| Серия | SD-15 |
| Вес | 0.18 |
| Выходной ток, А | 0,625 |
| Упаковка | 0.18Kg,60 PCS/11.8Kg |
| Выходное напряжение, В | 24 |
| Тип монтажа | Выводной |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min.each along X,Y, Z axes |
| Размеры | 78*51*28mm (L*W*H) |
| КПД | 78% |
| Описание | 15W Single Output DC-DC Converter |
| Каналов | 1 |
| Вых. ток | 0.625 |
| Выходное напряжение, В | 24 |
| Ном. мощность | 15W |
| ЭМС излучение | Compliance to BS EN/EN55032(CISPR32),EACTPTC020 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, light industry level, EACTPTC020 |
| Пульсации и шум | 150mV |
| Вх. напряжение DC, В | 36 |
| Вх. напряжение DC 2, В | 72 |
| Рег. линии | ±0.2% |
| Рег. нагрузки | ±0.2% |
| Станд. безоп. | EACTPTC 004 approved, design refer to AS/NZS 62368.1 |
| Температурный коэффициент | ±0.03%/℃(0 ~ 50℃) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:1.5KVAC I/P-FG:1KVAC O/P-FG:0.5KVAC |
| Диап. вх. напр. | 36~72VDC |
| Раб. температура | -10 ~ +60℃ |
| Input dc current typ | 0.45A/48VDC |
| Input efficiency typ | 78% |
| Сопр. изоляции | I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Защита от перегрузки | 105 ~160% rated output power, Hiccup mode, recovers automatically after fault condition is removed |
| Setup rise hold time | 2.5s, 25ms, --- |
| Диапазон регулировки напряжения | 21.6~26.4VDC |
| Пульсации вых. макс. | 150mVp-p |
| Защита от перенапр. | 27.6 ~ 32.4V, Shut off o/p voltage, clamping by zener diode |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% RH |
| Гальваническая развязка | 3 |
| Каналы | 1 |
| Корпус | 79*51*28 |
| Макс. входное напряжение DC, В | 72 |
| Мин. входное напряжение DC, В | 36 |
| Степень IP | IP20 |
