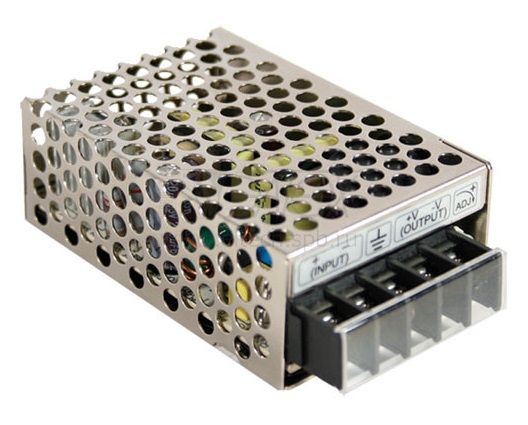

Источник питания SD-15A-24
У поставщика
У поставщиков
11 шт.
Норм. уп.: 60
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 1 207,34 |
| от 6 | 1 126,86 |
| от 12 | 1 086,61 |
| от 25 | 1 030,27 |
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 402,82 |
| от 3 | 1 334,77 |
| от 5 | 1 279,35 |
| от 9 | 1 238,21 |
| от 17 | 1 207,59 |
Склад 16
В наличии:3 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 199,31 |
Описание
DC-DC преобразователь MEAN WELL SD-15A-24 выдает стабильные 24 В при токе до 0,625 А и мощности 15 Вт. Корпус защищен по стандарту IP67, что позволяет использовать устройство в условиях повышенной влажности и пыли. Модель монтируется на панель и имеет КПД 70%. Подходит для промышленной автоматики, наружного освещения и систем безопасности.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 644.2K hrs min. (MIL-HDBK-217F, 25℃) |
| RoHS | Соответствует |
| Модель | SD-15A-24 |
| Мощность, Вт | 15 |
| Ширина | 50.8 |
| Высота | 27.94 |
| Изоляция | 3 |
| Длина | 77.978 |
| Серия | SD-15 |
| Номер корпуса | 931A |
| Выходной ток, А | 0,625 |
| Упаковка | 0.18kg, 60 PCS/11.8kg |
| Выходное напряжение, В | 24 |
| Монтаж (доп.) | панель |
| Тип монтажа | Выводной |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 78*51*28mm (L*W*H) |
| КПД | 70% |
| Описание | 15W Single Output DC-DC Converter |
| Каналов | 1 |
| Вых. ток | 0.625 |
| Выходное напряжение, В | 24 |
| Ном. мощность | 15W |
| ЭМС излучение | Compliance to EN55022 (CISPR22) |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,6,8, EN55024, light industry level, criteria A |
| Пульсации и шум | 150mV |
| Кривая снижения мощности | Vertical: -10 to 55℃; Horizontal: -10 to 60℃ |
| Вх. напряжение DC, В | 9.2 |
| Вх. напряжение DC 2, В | 18 |
| Рег. линии | ±0.2% |
| Рег. нагрузки | ±0.2% |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Выходное DC напряжение | 24V |
| Диапазон регулировки напряжения | 21.6~26.4VDC |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:1.5KVAC I/P-FG:1KVAC O/P-FG:0.5KVAC |
| Input voltage type | A |
| Диап. вх. напр. | 9.2 ~ 18VDC |
| Частота перекл. | 96KHz |
| Input dc current typ | 1.9A/12VDC |
| Input efficiency typ | 70% |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃ / 70% RH |
| Защита от перегрузки | 105 ~ 160% rated output power, Hiccup mode, recovers automatically after fault condition is removed |
| Setup rise hold time | 2.5s, 25ms, --- |
| Storage temp humidity | -20 ~ +85℃, 10 ~ 95% RH |
| Пульсации вых. макс. | 150mVp-p |
| Защита от перенапр. | 27.6 ~ 32.4V, Shut off o/p voltage, clamping by zener diode |
| Terminal pin assignment | 1: DC INPUT V+; 2: DC INPUT V-; 3: FG; 4: DC OUTPUT +V; 5: DC OUTPUT -V |
| Гальваническая развязка | 3 |
| Каналы | 1 |
| Корпус | 79*51*28 |
| Макс. входное напряжение DC, В | 18 |
| Мин. входное напряжение DC, В | 9,2 |
| Степень IP | IP67 |
