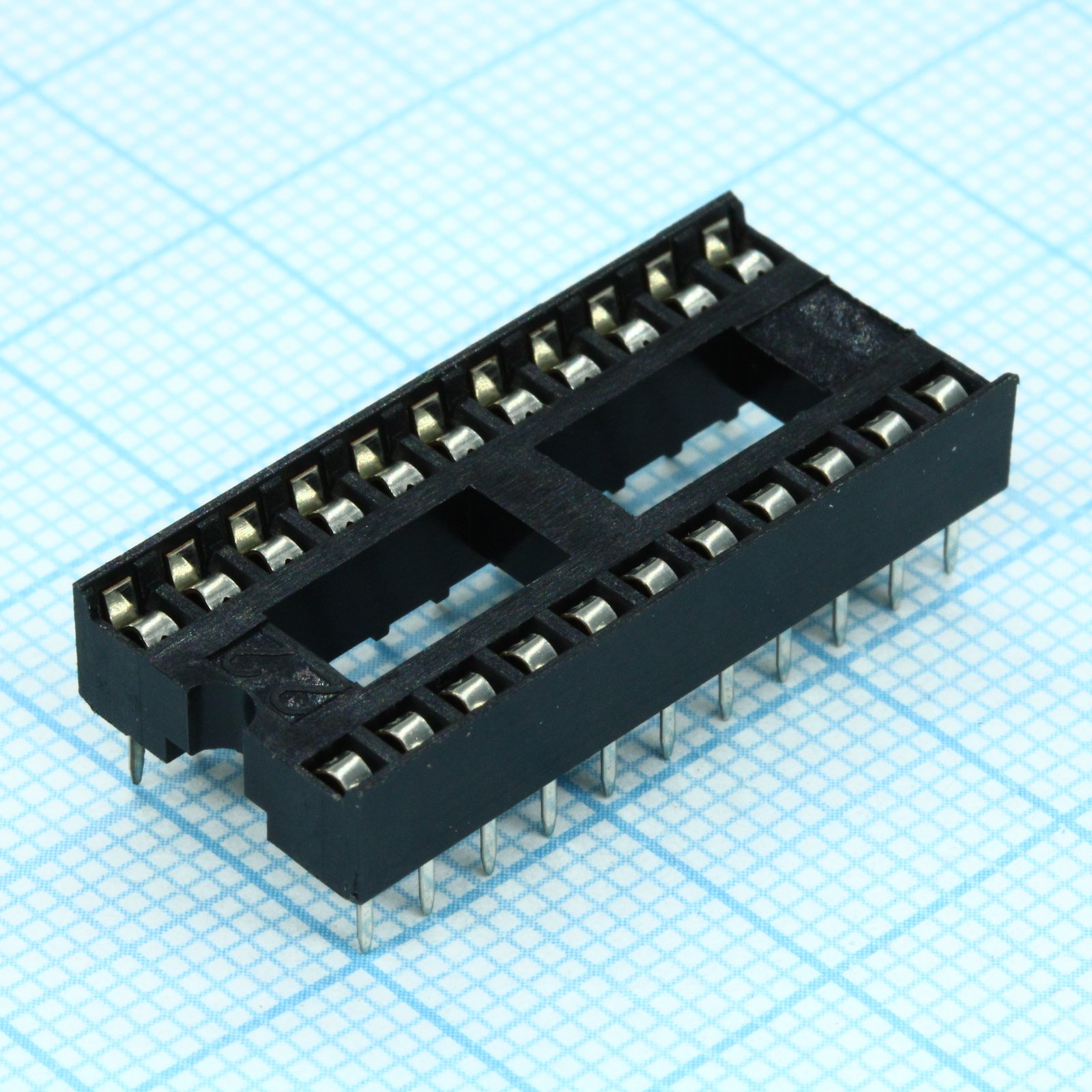

Панельки под микросхемы SCS-22 (2.54mm)
У поставщика
ПроизводительAUK
У поставщиков
1 107 шт.
Норм. уп.: 21
Цены поставщиков
Склад 13
В наличии:1 107 шт
Срок поставки: до недели
Норм. уп.: 21
Минимальная партия: 132 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,28 |
| от 67 | 4,77 |
| от 126 | 4,30 |
| от 231 | 3,96 |
| от 462 | 3,68 |
Описание
Панелька под микросхемы SCS-22 (2.54mm) от производителя AUK предназначена для установки DIP-компонентов с шагом выводов 2.54 мм. Конструкция обеспечивает надежный электрический контакт и удобство замены микросхем без пайки. Применяется в макетировании, ремонте и серийном производстве электронных устройств.
Технические характеристики
| Шаг | 2.54mm |
| Ширина | 0.6 Inch |
| Корпус | DIP Straight |
| Тип монтажа | THT |
| Позиции | 24: A: 30.48; B: 27.94; 28: A: 35.56; B: 33.02; 32: A: 40.64; B: 38.10; 40: A: 50.80; B: 48.26; 42: A: 53.34; B: 50.80; 48: A: 60.96; B: 58.42 |
| Размеры | 1: ±0.10; A: ±0.20; B: ±0.20; 0.35: ±0.08; 0.58: ±0.03; 2.54: ±0.1; 3.15: ±0.30; 4.75: ±0.15; 5.10: ±0.15; 15.24: ±0.20; 17.78: ±0.20 |
| Ном. ток | 1A |
| Соотв. RoHS | Да |
| Материал контакта | Phosphor Bronze, Tin Plated Over Nickel |
| Материал изолятора | PBT(UL94V-0) |
| Сопротивление изоляции | 5000 Megaohms Min. |
| Раб. температура | -55°C To 85°C |
| Тип упаковки | Tube (туба) |
| Начальное сопротивление контакта | 20 Milliohms |
| Contact resistance after test | 30 Milliohms |
| Диэлектрическая прочность | 1000V RMS/Minute |
