Узел запуска контроллера преобразователя питания
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
410 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:410 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,05 |
| от 54 | 36,59 |
| от 107 | 33,76 |
| от 213 | 31,63 |
| от 425 | 30,03 |
Описание

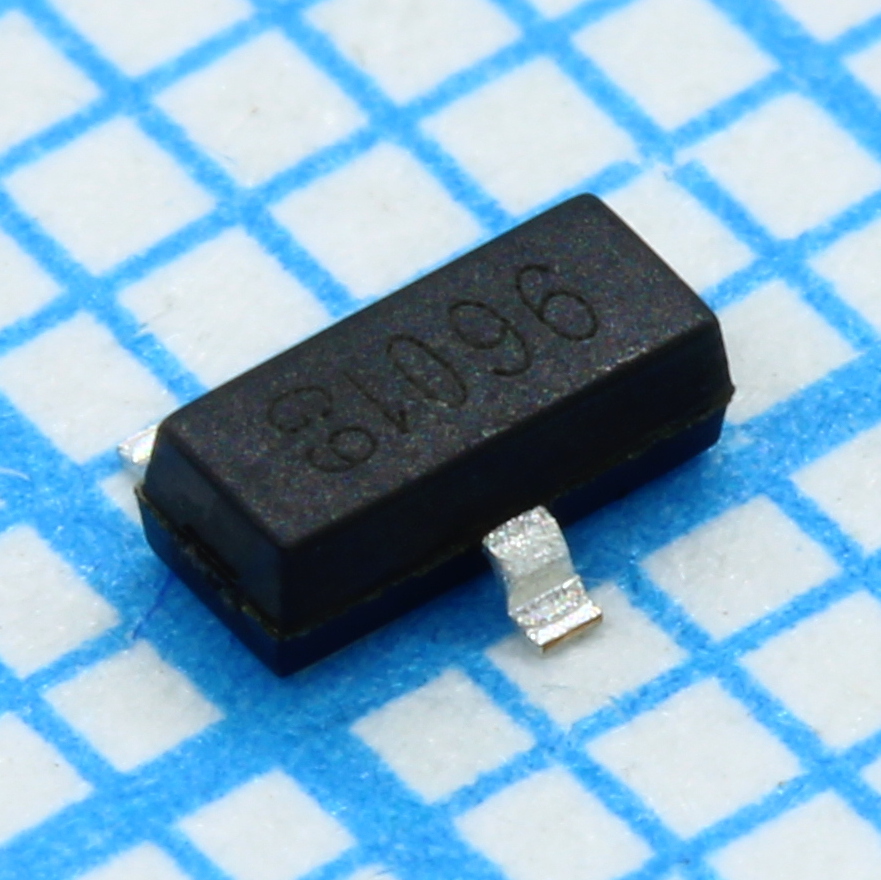

Микросхема MORNSUN SCM9601ATA — это ультравысоковольтный узел запуска контроллера преобразователя питания. Работает при входном напряжении от 40 до 700 В постоянного тока, выпускается в компактном корпусе SOT-23. Применяется в промышленных блоках питания и преобразователях напряжения.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Pin1 name | VIN |
| Pin2 name | VDD |
| Pin3 name | VSS |
| Кол-во выводов | 3 |
| Tch1 duration | 49152 TOSC |
| Tch2 duration | 2048 TOSC |
| Vdd absolute max | 40V |
| Vin absolute max | 700V |
| Макс. вх. напр. | 700V |
| Мин. входное напряжение | 40V |
| Vdd bias voltage max | 20V |
| Vdd bias voltage min | 9V |
| Vin turn off current | 5uA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -40C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reset voltage vvdd reset | 3.1V |
| Charging current max isth | 4mA |
| Charging current max istl | 550uA |
| Charging current min isth | 0.8mA |
| Charging current min istl | 250uA |
| Charging current typ isth | 2.5mA |
| Charging current typ istl | 400uA |
| Charging voltage limit vcm | 22V |
| Input voltage extended max | 5000V |
| Температура пайки выводов | 260C |
| Operating current max ivdd | 150uA |
| Operating current min ivdd | 40uA |
| Vdd bypass capacitance max | 22uF |
| Vdd bypass capacitance min | 0.047uF |
| Oscillation period vvdd 18v | 3.1us |
| Oscillation period vvdd 22v | 1.5us |
| Oscillation period vvdd 4 3v | 22us |
| Описание (англ.) | ultra-high voltage start-up controller. Operates from 40VDC to 700VDC |
| Oscillation voltage vvdd start | 4.3V |
| Макс. темп. перехода | 125C |
| Мин. темп. перехода | -40C |
