Документация
Изолятор цифровой 2-х канальный
У поставщика
ПроизводительMORNSUN
КатегорияДрайверы изоляторов шин данных
У поставщиков
9 363 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:5 868 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,09 |
| от 113 | 31,58 |
| от 191 | 29,58 |
| от 317 | 28,01 |
| от 529 | 26,87 |
Склад 13
В наличии:3 245 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,25 |
| от 93 | 33,38 |
| от 185 | 31,11 |
| от 370 | 29,12 |
| от 740 | 27,80 |
Склад 12
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,51 |
| от 20 | 40,92 |
Описание

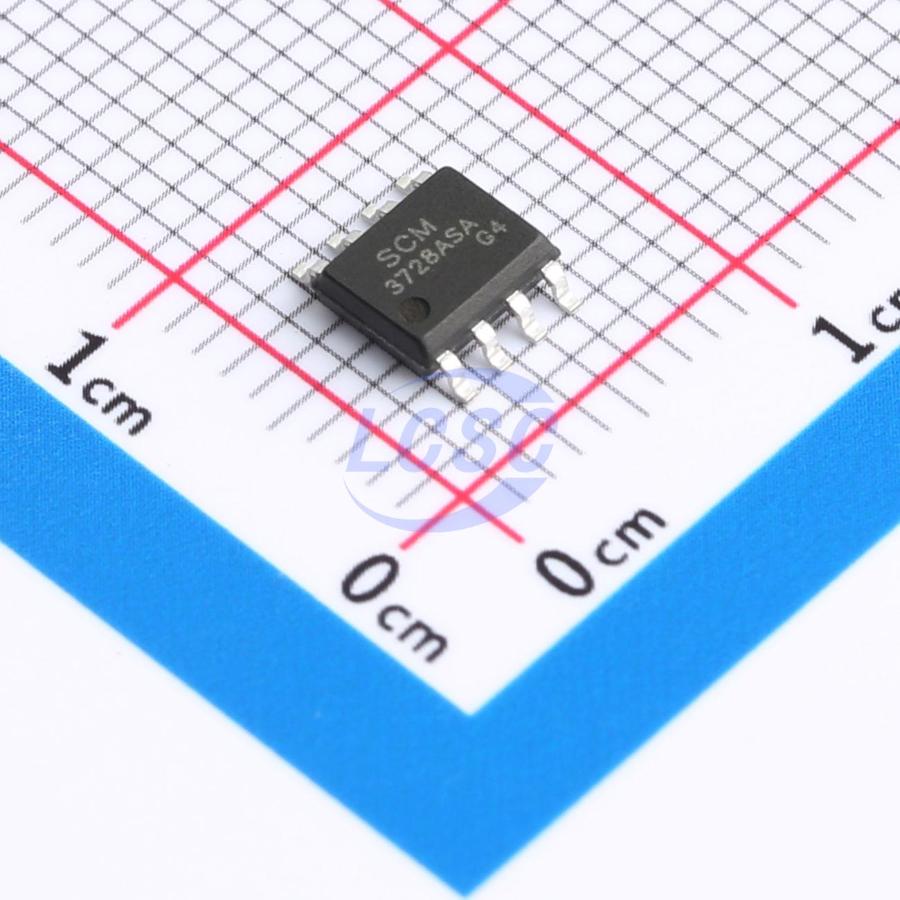

Двухканальный цифровой изолятор MORNSUN SCM3728ASA в корпусе SOIC-8 для поверхностного монтажа. Обеспечивает гальваническую развязку до 3 кВ переменного тока, поддерживает скорость передачи данных до 10 Мбит/с и работает от напряжения от 3 до 5,5 В. Подходит для промышленной автоматики, систем управления и интерфейсов связи.
Технические характеристики
| Тип | Dual-Channel Digital Isolator |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| ESD рейтинг | высокий |
| Описание | Dual-Channel Digital Isolator |
| Артикул | SCM3728ASA |
| Макс. скорость передачи данных | 10 Mbps |
| Channel number | 2 |
| Выход по умолчанию | low |
| Fail safe output | Да |
| Напр. изоляции | 3kVrms AC |
| Level translation | 3V to 5.5V |
| Выдерживаемое напр. | 3kVrms |
| Количество каналов | 2 |
| Макс. вых. ток | ±6 mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Input low level max | 0.3 * VDDx |
| Мин. длит. импульса | 100 ns |
| Default output state | low |
| Input high level min | 0.7 * VDDx |
| Isolation technology | Capacitance pulse isolation |
| Isolation voltage ac | 3kVrms |
| Диапазон питания | 3.0V to 5.5V |
| Output channel number | 2 |
| Part to part skew max | 1 ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Propagation delay 5v max | 12.5ns |
| Propagation delay 5v typ | 5.5ns |
| Propagation delay max 5V | 12.5 ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay 3v3 max | 13.5ns |
| Propagation delay 3v3 typ | 6.5ns |
| Propagation delay max 3v3 | 13.5 ns |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | -0.5V to VDDx+0.5V |
| Pulse width distortion max | 0.8 ns |
| Absolute max output voltage | -0.5V to VDDx+0.5V |
| Макс. напряжение питания | -0.5V to +7.0V |
| Channel to channel skew max | 1 ns |
| Макс. входное низкое напряжение | 0.3*VDDx |
| Low level input voltage min | 0V |
| Диап. раб. темп. | -40°C to 125°C |
| High level input voltage max | VDDx |
| Мин. Uвх высокого уровня | 0.7*VDDx |
| Low level output current max | 6mA |
| Output signal rise fall time | см. технический паспорт |
| Propagation delay typical 5V | 8 ns |
| Описание (англ.) | Dual-ChannelDigital Isolators |
| High level output current max | -6mA |
| Power consumption per channel | 0.58mA/channel (1Mbps) |
| Propagation delay typical 3v3 | 9 ns |
| Pulse width distortion 5v max | 0.8ns |
| Pulse width distortion 5v typ | 0.3ns |
| Pulse width distortion 3v3 max | 0.8ns |
| Pulse width distortion 3v3 typ | 0.3ns |
| Pulse width distortion typical | 0.3 ns |
| Common mode transient immunity max | 150 kV/µs |
| Common mode transient immunity typ | 75kV/µs |
| Absolute max output current per pin | -10mA to +10mA |
| Common mode transient immunity typical | 75 kV/µs |
| Power consumption per channel at 1mbps | 0.58 mA |
| Part to part propagation delay skew 5v max | 1ns |
| Part to part propagation delay skew 3v3 max | 1ns |
| Channel to channel propagation delay skew 5v max | 1ns |
| Channel to channel propagation delay skew 3v3 max | 0.8ns |
