Изолятор цифровой 2-х канальный
У поставщика
ПроизводительMORNSUN
КатегорияДрайверы изоляторов шин данных
У поставщиков
50 192 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:44 152 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,45 |
| от 137 | 26,31 |
| от 228 | 24,53 |
| от 377 | 23,12 |
| от 630 | 22,11 |
Склад 13
В наличии:6 040 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,26 |
| от 109 | 27,75 |
| от 218 | 25,77 |
| от 436 | 24,04 |
| от 872 | 22,89 |
Описание

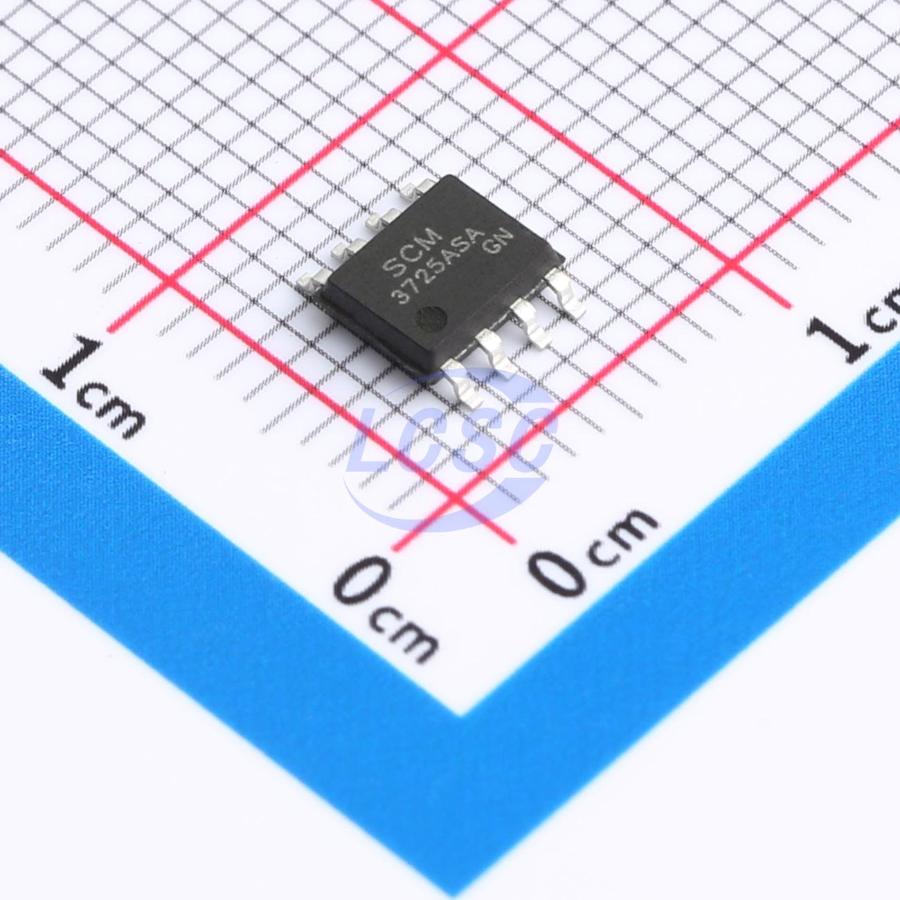

Цифровой изолятор MORNSUN SCM3725ASA — двухканальная микросхема для гальванической развязки сигналов. Выполнена в компактном корпусе SOIC8, поставляется на ленте в катушке. Применяется в промышленной автоматике, системах управления и интерфейсах передачи данных.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| ESD рейтинг | высокий |
| Описание | Dual-Channel Digital Isolator |
| Артикул | SCM3725ASA |
| Макс. скорость передачи данных | 10Mbps |
| Channel number | 2 |
| Выход по умолчанию | высокий |
| Fail safe state | outputs transition to preset state when input power supply not applied |
| Напр. изоляции | AC 3kVrms |
| Level translation | 3V to 5.5V |
| Powered threshold | VDDx ≥ 2.9V |
| Выдерживаемое напр. | 3kVrms |
| Мин. длит. импульса | 100ns |
| Unpowered threshold | VDDx < 2.3V |
| Диапазон питания | 3.0V to 5.5V |
| Output channel number | 1 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low level output current | 6mA |
| Propagation delay 5v max | 12.5ns |
| Propagation delay 5v min | 5.5ns |
| Propagation delay 5v typ | 8ns |
| High level output current | -6mA |
| Propagation delay 3v3 max | 13.5ns |
| Propagation delay 3v3 min | 6.5ns |
| Propagation delay 3v3 typ | 9ns |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | -0.5V to VDDx+0.5V |
| Диапазон темп. перехода | -40°C to 150°C |
| Absolute max output voltage | -0.5V to VDDx+0.5V |
| Макс. напряжение питания | -0.5V to +7.0V |
| Макс. входное низкое напряжение | 0.3*VDDx |
| Low level input voltage min | 0V |
| Диап. раб. темп. | -40°C to 125°C |
| Default output delay powered | 3µs |
| High level input voltage max | VDDx |
| Мин. Uвх высокого уровня | 0.7*VDDx |
| Описание (англ.) | Dual-ChannelDigital Isolators |
| Power consumption per channel | 0.58mA/channel at 1Mbps |
| Pulse width distortion 5v max | 0.8ns |
| Pulse width distortion 5v min | 0ns |
| Pulse width distortion 5v typ | 0.3ns |
| Default output delay unpowered | 1µs |
| Pulse width distortion 3v3 max | 0.8ns |
| Pulse width distortion 3v3 min | 0ns |
| Pulse width distortion 3v3 typ | 0.3ns |
| Recommended supply voltage max | 5.5V |
| Recommended supply voltage min | 3V |
| Recommended supply voltage typ | 5V |
| Common mode transient immunity typ | 75kV/µs |
| Absolute max output current per pin | -10mA to +10mA |
| Common mode transient immunity range | -150kV/µs to +150kV/µs |
| Part to part propagation delay skew 5v max | 1ns |
| Part to part propagation delay skew 3v3 max | 1ns |
| Channel to channel propagation delay skew 5v max | 1ns |
| Channel to channel propagation delay skew 5v min | 0ns |
| Channel to channel propagation delay skew 3v3 max | 0.8ns |
| Channel to channel propagation delay skew 3v3 min | 0ns |
